プラスチックベアリング 外周フランジタイプ
- 通常単価(税別)
- 221円～293円
- 税込単価
- 243円～322円
外周フランジタイプのプラスチックベアリングです。【特長】・ベアリングの材料とし...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
製品仕様
特長
- ベアリングの材料として最適なポリアセタールを使用。
- 耐摩耗性が大変優れており、摩擦係数が低く、潤滑油なしで軽快、低騒音の回転が得られる。
- 耐腐蝕性、耐薬品性、耐候性に優れている。
- 射出成形加工で製作するため低価格。
用途
- 事務用機器（電子プリンター、机、キャビネット、レジスター、タイプライター、複写機、製図器）
- 輸送用機械（コンベヤー、エレベーター、各種ドア）
- 電気機器（ステレオ、自動販売機、排気装置）
- 産業機械（各種省力機械、各種自動機）
- 建築（戸車、雨戸、シャッター）
- 医療理化学機器（医療用機器、各種計測器、現像処理装置）
- 家庭用、レジャー機器（魚釣り用リール、玩具、自転車、編物機械）
使用条件
- 荷重と回転数の限界：392N×1,000r.p.m.
- 摩擦係数：0.005（ローラーの場合0.06）
- 使用温度範囲：0～40℃
- クリアランス：ラジアルクリアランス0.1～0.3mm
外形図と部品構成例
プラスチックベアリングの外形図
| 型番 | 部品名 | 材料 |
|---|---|---|
| （1） | 外輪 | ポリアセタール（POM） |
| （2） | 内輪 | 鋼 |
| （3） | ボール | 鋼 |
| （4） | リテーナー | ポリプロピレン（PP） |
| （5） | 軸 | 鋼 |
| - | 潤滑油 | グリース |
プラスチックベアリング 外周フランジタイプ DFの仕様
製品仕様
DF-22-B0.5の外観
DF-22-B0.5の外形図
| 品番 | 許容荷重/300r.p.m | 質量 | |
|---|---|---|---|
| DF-22-B0.5 | 196N | 20kgf | 9.2g |
製品仕様
DF-26-B1の外観
DF-26-B1の外形図
| 品番 | 許容荷重/300r.p.m | 質量 | |
|---|---|---|---|
| DF-26-B1 | 196N | 20kgf | 13.4g |
製品仕様
DF-30-H10-3の外観
DF-30-H10-3の外形図
| 品番 | 外ローラー許容荷重/300r.p.m | 内軸許容荷重/300r.p.m | 質量 | ||
|---|---|---|---|---|---|
| DF-30-H10-3 | 245N | 25kgf | 58.8N | 6kgf | 13.4g |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
221円 ( 243円 ) | 4日目 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
293円 ( 322円 ) | 4日目 |
詳細情報
基本情報
外周フランジタイプのプラスチックベアリングです。
【特長】
・ベアリングの材料として最適なポリアセタールを使用しているため、耐摩耗性が大変優れており、摩擦係数が低く、潤滑油なしで軽快、低騒音の回転が得られます。
・耐腐蝕性、耐薬品性、耐候性に優れています。
・射出成形加工で製作するため低価格です。
【用途】
・事務用機器、輸送用機械、電気機器、産業機械、建築、医療理化学機器、家庭用、レジャー機器に適用。
・金属が適さない環境向き。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

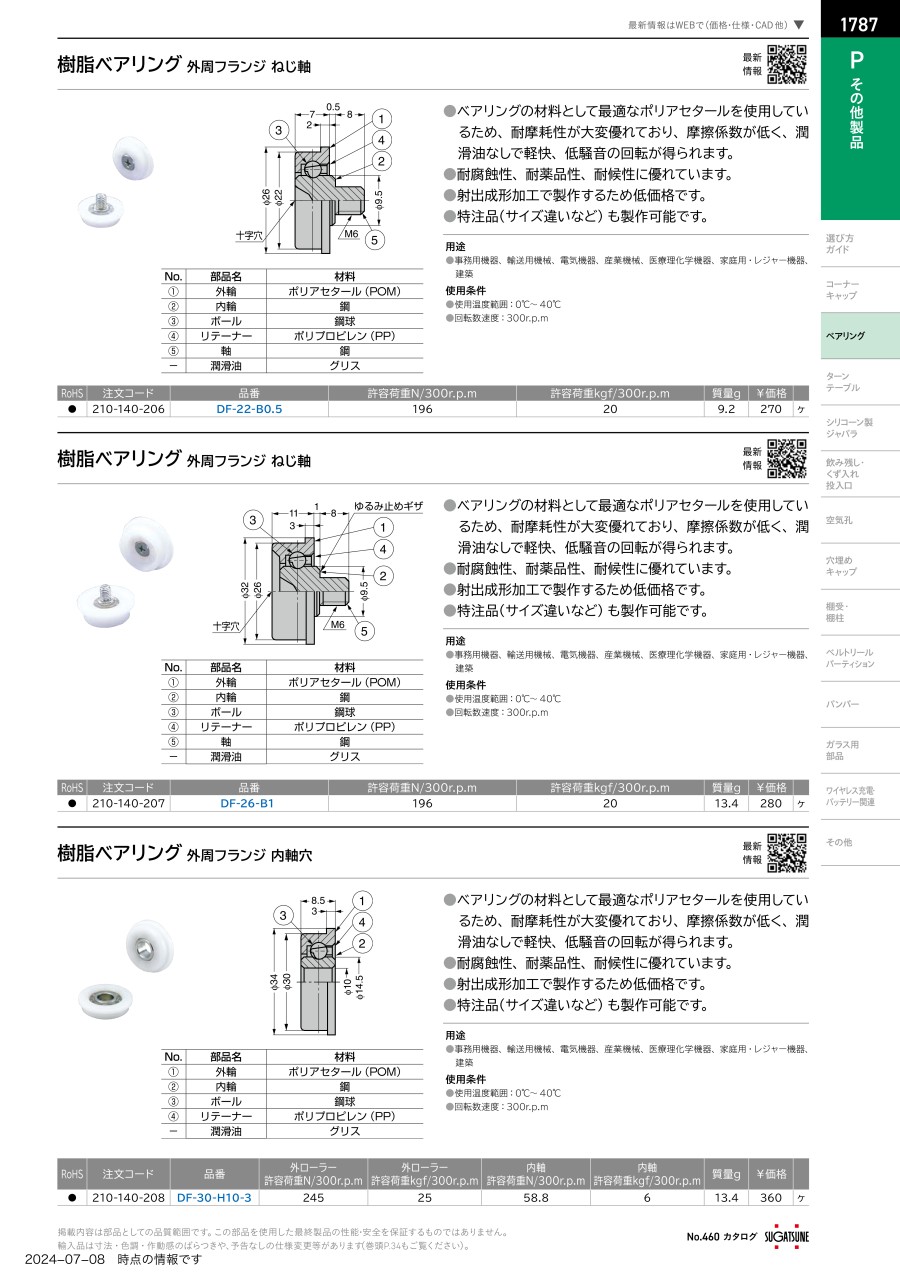

カタログ
