インデックスプランジャ PXZ
- 通常単価(税別)
- 1,681円～11,157円
- 税込単価
- 1,849円～12,273円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・本体ねじ部はすべて装置の中へ埋め込むことができ、美観にすぐれています。【用途】・ワークの位置...
詳細を確認- 【PXZSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08
未確定：候補が40型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ノブつき・ロックナットなし
ノブつき・ロックナットつき
ノブなし・ロックナットなし
ノブなし・ロックナットつき
PXZ-Gインデックスプランジャ-ノブなしタイプの特長
商品画像
- PXZ-G
- PXZ-GK
- PXZS-G
- PXZS-GK
寸法図
材質・仕上げ
| PXZ-G | PXZ-GK | PXZS-G | PXZS-GK | |
|---|---|---|---|---|
| 本体 | SUM22L 四三酸化鉄皮膜(黒) | SUM22L 四三酸化鉄皮膜(黒) | SUS303 | SUS303 |
| ピン | S45C(硬度50 - 60HRC) | S45C(硬度50 - 60HRC) | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ |
| スプリング | SWPB | SWPB | SUS301 | SUS301 |
| ロックナット | S45C四三酸化鉄皮膜(黒) | SUS303 |
PXZ-G(ロックナットなし)・PXZ-GK(ロックナットつき)
単位:mm
| 品番 スティール製 | B | s | M(細目) | M1(並目) | L1 | Lb | Lm | sw1 | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PXZ-5-G | 5 | 5 | M10×1 | M5 | 22 | 6 | 7/17 | 1750 | 14 | ||
| PXZ-6-G | 6 | 6 | M12×1.5 | M6 | 26 | 10 | 9/24 | 2530 | 27 | ||
| PXZ-8-G | 8 | 8 | M16×1.5 | M8 | 34 | 12 | 11/30 | 4500 | 59 | ||
| PXZ-10-G | 10 | 10 | M20×1.5 | M8 | 43 | 12 | 19/45 | 7030 | 86 | ||
| PXZ-5-GK | 5 | 5 | M10×1 | M5 | 22 | 5 | 6 | 17 | 7/17 | 1750 | 21 |
| PXZ-6-GK | 6 | 6 | M12×1.5 | M6 | 26 | 6 | 10 | 18 | 9/24 | 2530 | 37 |
| PXZ-8-GK | 8 | 8 | M16×1.5 | M8 | 34 | 8 | 12 | 24 | 11/30 | 4500 | 79 |
| PXZ-10-GK | 10 | 10 | M20×1.5 | M8 | 43 | 10 | 12 | 30 | 19/45 | 7030 | 121 |
PXZS-G(ロックナットなし)・PXZS-GK(ロックナットつき)
単位:mm
| 品番 ステンレス製 | B | s | M(細目) | M1(並目) | L1 | Lb | Lm | sw1 | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PXZS-5-G | 5 | 5 | M10×1 | M5 | 22 | 6 | 6/15 | 1820 | 14 | ||
| PXZS-6-G | 6 | 6 | M12×1.5 | M6 | 26 | 10 | 8/21 | 2620 | 27 | ||
| PXZS-8-G | 8 | 8 | M16×1.5 | M8 | 34 | 12 | 9/26 | 4660 | 59 | ||
| PXZS-10-G | 10 | 10 | M20×1.5 | M8 | 43 | 12 | 17/40 | 7280 | 86 | ||
| PXZS-5-GK | 5 | 5 | M10×1 | M5 | 22 | 5 | 6 | 17 | 6/15 | 1820 | 21 |
| PXZS-6-GK | 6 | 6 | M12×1.5 | M6 | 26 | 6 | 10 | 18 | 8/21 | 2620 | 37 |
| PXZS-8-GK | 8 | 8 | M16×1.5 | M8 | 34 | 8 | 12 | 24 | 9/26 | 4660 | 79 |
| PXZS-10-GK | 10 | 10 | M20×1.5 | M8 | 43 | 10 | 12 | 30 | 17/40 | 7280 | 121 |
本体材質・ロックナットの有無
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PXZ-G | スティール | なし |
| PXZ-GK | スティール | あり |
| PXZS-G | ステンレス | なし |
| PXZS-GK | ステンレス | あり |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,752円 ( 1,927円 ) | 4日目 |
2,045円 ( 2,250円 ) | 3日目 |
1,681円 ( 1,849円 ) | 4日目 |
1,909円 ( 2,100円 ) | 3日目 |
1,809円 ( 1,990円 ) | 4日目 |
2,195円 ( 2,415円 ) | 4日目 |
1,871円 ( 2,058円 ) | 4日目 |
2,027円 ( 2,230円 ) | 4日目 |
2,178円 ( 2,396円 ) | 4日目 |
2,361円 ( 2,597円 ) | 4日目 |
2,155円 ( 2,371円 ) | 4日目 |
1,998円 ( 2,198円 ) | 4日目 |
3,081円 ( 3,389円 ) | 4日目 |
3,155円 ( 3,471円 ) | 3日目 |
3,225円 ( 3,548円 ) | 4日目 |
3,581円 ( 3,939円 ) | 4日目 |
2,737円 ( 3,011円 ) | 4日目 |
2,866円 ( 3,153円 ) | 4日目 |
2,809円 ( 3,090円 ) | 4日目 |
3,085円 ( 3,394円 ) | 4日目 |
5,284円 ( 5,812円 ) | 4日目 |
5,450円 ( 5,995円 ) | 4日目 |
2,859円 ( 3,145円 ) | 4日目 |
3,187円 ( 3,506円 ) | 在庫品1日目当日出荷可能 |
3,062円 ( 3,368円 ) | 4日目 |
2,973円 ( 3,270円 ) | 3日目 |
6,331円 ( 6,964円 ) | 4日目 |
6,493円 ( 7,142円 ) | 4日目 |
3,741円 ( 4,115円 ) | 4日目 |
4,090円 ( 4,499円 ) | 3日目 |
3,728円 ( 4,101円 ) | 4日目 |
4,072円 ( 4,479円 ) | 4日目 |
7,897円 ( 8,687円 ) | 4日目 |
9,076円 ( 9,984円 ) | 3日目 |
5,268円 ( 5,795円 ) | 4日目 |
6,205円 ( 6,826円 ) | 4日目 |
5,413円 ( 5,954円 ) | 4日目 |
6,324円 ( 6,956円 ) | 4日目 |
9,905円 ( 10,896円 ) | 4日目 |
11,157円 ( 12,273円 ) | 4日目 |
詳細情報
基本情報
【特長】
・本体ねじ部はすべて装置の中へ埋め込むことができ、美観にすぐれています。
【用途】
・ワークの位置決め用途。
ご注意
- 【PXZSタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08

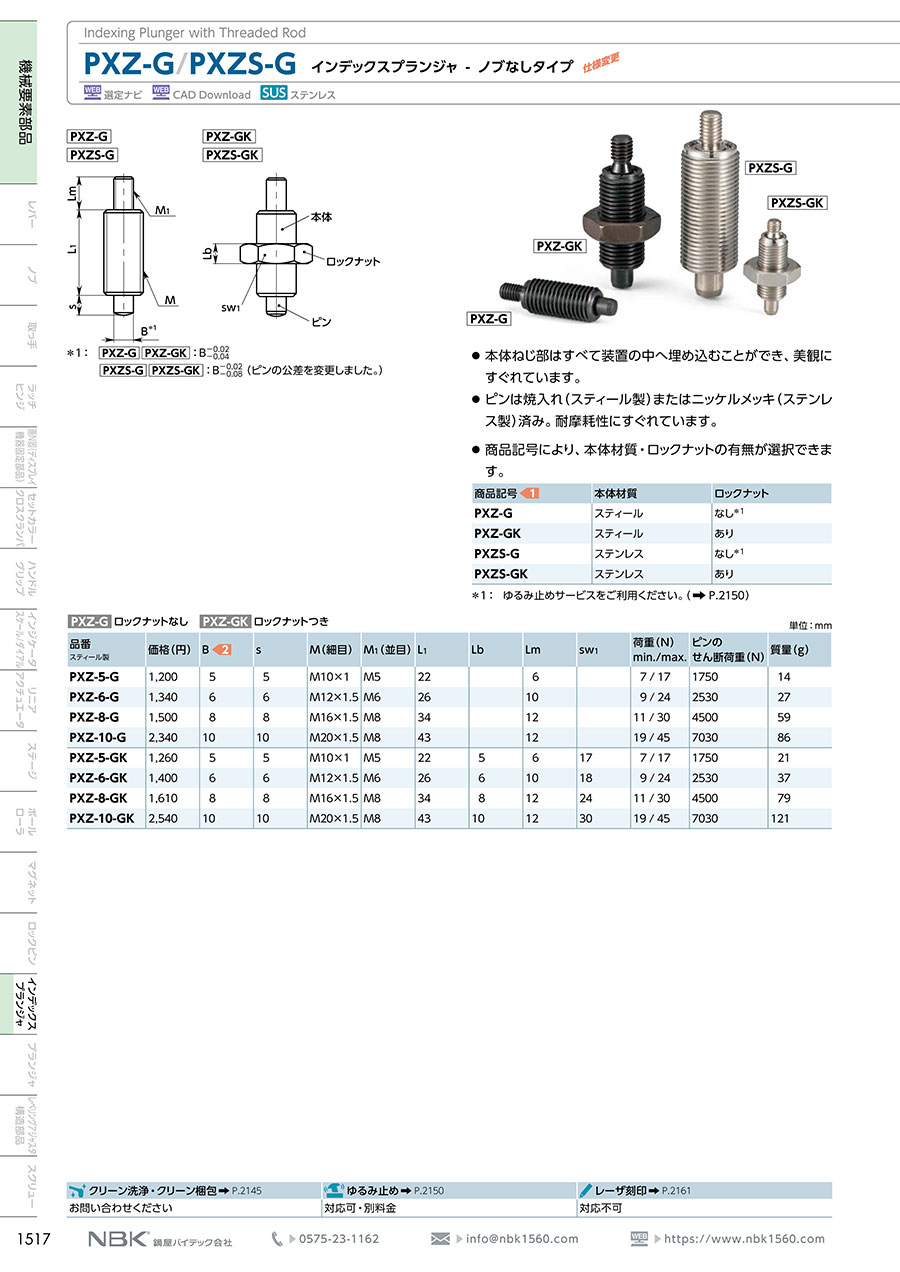

カタログ
商品担当おすすめ
インデックスプランジャ PXZのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q特殊品の対応は可能ですか。
A
可能です。ご希望のサイズ、荷重、材質をご連絡ください
