インデックスプランジャ PXVS-A／PXVS-B
- 通常単価(税別)
- 4,655円～9,882円
- 税込単価
- 5,121円～10,870円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・ステンレス製。耐蝕性にすぐれています。・レバーを回してピンの出入りを操作するインデックスプラ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が42型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
レバーキャップなし・ロックナットなし
レバーキャップなし・ロックナットつき
レバーキャップつき・ロックナットなし
レバーキャップつき・ロックナットつき

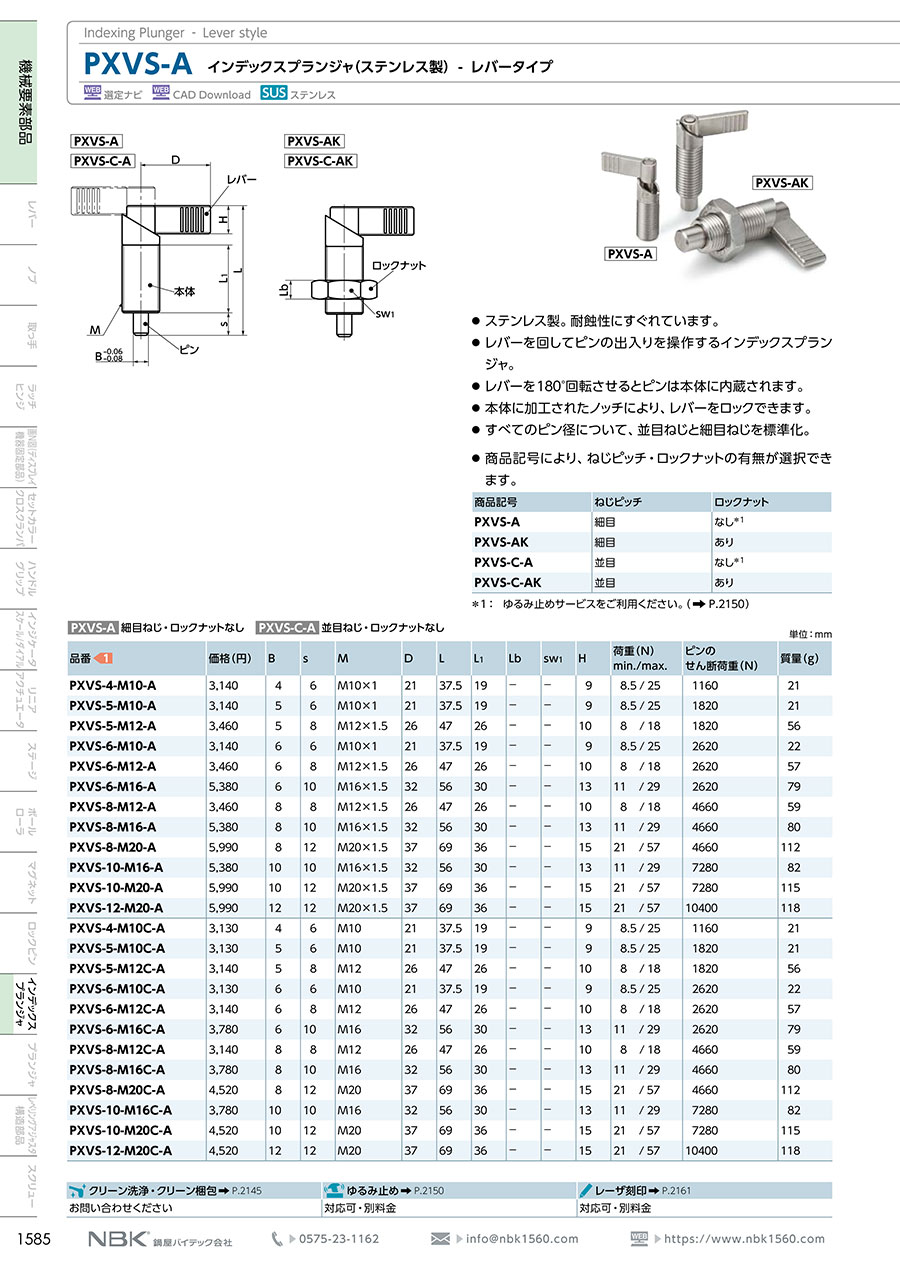

PXVS-A インデックスプランジャ(ステンレス製)-レバータイプ
商品画像
- PXVS-A
- PXVS-AK
寸法図
PXVS-A(細目ねじ)
単位:mm
| 品番 | B | s | M | D | L | L1 | H | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|
| PXVS-5-M12-A | 5 | 8 | M12×1.5 | 26 | 47 | 26 | 10 | 8/18 | 1820 | 56 |
| PXVS-6-M12-A | 6 | 8 | M12×1.5 | 26 | 47 | 26 | 10 | 8/18 | 2620 | 57 |
| PXVS-6-M16-A | 6 | 10 | M16×1.5 | 32 | 56 | 30 | 13 | 11/29 | 2620 | 79 |
| PXVS-8-M12-A | 8 | 8 | M12×1.5 | 26 | 47 | 26 | 10 | 8/18 | 4660 | 59 |
| PXVS-8-M16-A | 8 | 10 | M16×1.5 | 32 | 56 | 30 | 13 | 11/29 | 4660 | 80 |
| PXVS-8-M20-A | 8 | 12 | M20×1.5 | 37 | 69 | 36 | 15 | 21/57 | 4660 | 112 |
| PXVS-10-M16-A | 10 | 10 | M16×1.5 | 32 | 56 | 30 | 13 | 11/29 | 7280 | 82 |
| PXVS-10-M20-A | 10 | 12 | M20×1.5 | 37 | 69 | 36 | 15 | 21/57 | 7280 | 115 |
| PXVS-12-M20-A | 12 | 12 | M20×1.5 | 37 | 69 | 36 | 15 | 21/57 | 10400 | 118 |
PXVS-AK(細目ねじ)
単位:mm
| 品番 | B | s | M | D | L | L1 | Lb | sw1 | H | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXVS-5-M12-AK | 5 | 8 | M12×1.5 | 26 | 47 | 26 | 6 | 18 | 10 | 8/18 | 1820 | 66 |
| PXVS-6-M12-AK | 6 | 8 | M12×1.5 | 26 | 47 | 26 | 6 | 18 | 10 | 8/18 | 2620 | 67 |
| PXVS-6-M16-AK | 6 | 10 | M16×1.5 | 32 | 56 | 30 | 8 | 24 | 13 | 11/29 | 2620 | 99 |
| PXVS-8-M12-AK | 8 | 8 | M12×1.5 | 26 | 47 | 26 | 6 | 18 | 10 | 8/18 | 4660 | 69 |
| PXVS-8-M16-AK | 8 | 10 | M16×1.5 | 32 | 56 | 30 | 8 | 24 | 13 | 11/29 | 4660 | 100 |
| PXVS-8-M20-AK | 8 | 12 | M20×1.5 | 37 | 69 | 36 | 10 | 30 | 15 | 21/57 | 4660 | 147 |
| PXVS-10-M16-AK | 10 | 10 | M16×1.5 | 32 | 56 | 30 | 8 | 24 | 13 | 11/29 | 7280 | 102 |
| PXVS-10-M20-AK | 10 | 12 | M20×1.5 | 37 | 69 | 36 | 10 | 30 | 15 | 21/57 | 7280 | 150 |
| PXVS-12-M20-AK | 12 | 12 | M20×1.5 | 37 | 69 | 36 | 10 | 30 | 15 | 21/57 | 10400 | 153 |
材質・仕上げ
| PXVS-A | PXVS-AK | |
|---|---|---|
| レバー | SUS303 | SUS303 |
| 本体 | SUS303 | SUS303 |
| ピン | SUS303＊1 | SUS303＊1 |
| スプリング | SUS301 | SUS301 |
| ロックナット | SUS303 |
*1:PXVS-A , PXVS-AK のピンの仕上げをニッケルメッキから表面処理なしに変更しました。
PXVS-B インデックスプランジャ(ステンレス製)-レバータイプ-レバーキャップ付き
商品画像
- PXVS-B
- PXVS-BK
寸法図
PXVS-B(細目ねじ)
単位:mm
| 品番 | B | s | M | D | L | L1 | H | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|
| PXVS-5-M12-B | 5 | 8 | M12×1.5 | 32 | 48 | 26 | 12 | 8/18 | 1820 | 56 |
| PXVS-6-M12-B | 6 | 8 | M12×1.5 | 32 | 48 | 26 | 12 | 8/18 | 2620 | 57 |
| PXVS-6-M16-B | 6 | 10 | M16×1.5 | 42 | 57.25 | 30 | 15.5 | 11/29 | 2620 | 79 |
| PXVS-8-M12-B | 8 | 8 | M12×1.5 | 32 | 48 | 26 | 12 | 8/18 | 4660 | 59 |
| PXVS-8-M16-B | 8 | 10 | M16×1.5 | 42 | 57.25 | 30 | 15.5 | 11/29 | 4660 | 80 |
| PXVS-8-M20-B | 8 | 12 | M20×1.5 | 52 | 71 | 36 | 19 | 21/57 | 4660 | 112 |
| PXVS-10-M16-B | 10 | 10 | M16×1.5 | 42 | 57.25 | 30 | 15.5 | 11/29 | 7280 | 82 |
| PXVS-10-M20-B | 10 | 12 | M20×1.5 | 52 | 71 | 36 | 19 | 21/57 | 7280 | 115 |
| PXVS-12-M20-B | 12 | 12 | M20×1.5 | 52 | 71 | 36 | 19 | 21/57 | 10400 | 118 |
PXVS-BK(細目ねじ)
単位:mm
| 品番 | B | s | M | D | L | L1 | Lb | sw1 | H | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXVS-5-M12-BK | 5 | 8 | M12×1.5 | 32 | 48 | 26 | 6 | 18 | 12 | 8/18 | 1820 | 66 |
| PXVS-6-M12-BK | 6 | 8 | M12×1.5 | 32 | 48 | 26 | 6 | 18 | 12 | 8/18 | 2620 | 67 |
| PXVS-6-M16-BK | 6 | 10 | M16×1.5 | 42 | 57.25 | 30 | 8 | 24 | 15.5 | 11/29 | 2620 | 99 |
| PXVS-8-M12-BK | 8 | 8 | M12×1.5 | 32 | 48 | 26 | 6 | 18 | 12 | 8/18 | 4660 | 69 |
| PXVS-8-M16-BK | 8 | 10 | M16×1.5 | 42 | 57.25 | 30 | 8 | 24 | 15.5 | 11/29 | 4660 | 100 |
| PXVS-8-M20-BK | 8 | 12 | M20×1.5 | 52 | 71 | 36 | 10 | 30 | 19 | 21/57 | 4660 | 147 |
| PXVS-10-M16-BK | 10 | 10 | M16×1.5 | 42 | 57.25 | 30 | 8 | 24 | 15.5 | 11/29 | 7280 | 102 |
| PXVS-10-M20-BK | 10 | 12 | M20×1.5 | 52 | 71 | 36 | 10 | 30 | 19 | 21/57 | 7280 | 150 |
| PXVS-12-M20-BK | 12 | 12 | M20×1.5 | 52 | 71 | 36 | 10 | 30 | 19 | 21/57 | 10400 | 153 |
材質・仕上げ
| PXVS-B | PXVS-BK | |
|---|---|---|
| レバー | SUS303 | SUS303 |
| レバーキャップ | ナイロン6(つや消し黒) | ナイロン6(つや消し黒) |
| 本体 | SUS303 | SUS303 |
| ピン | SUS303＊1 | SUS303＊1 |
| スプリング | SUS301 | SUS301 |
| ロックナット | SUS303 |
*1:PXVS-B , PXVS-BK のピンの仕上げをニッケルメッキから表面処理なしに変更しました。
