インデックスプランジャ PPY

カタログ |

通常単価(税別): 3,997円～4,470円

税込単価: 4,397円～4,917円

通常出荷日：4日目

PPYインデックスプランジャのロック機構つき薄板用です。【特長】・ピンはニッケルメッキ済み。・耐...

【PPYタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
変更前公差(B)-0.02/-0.04
変更後公差(B)-0.02/-0.08

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ショートピン

ロングピン

PPYインデックスプランジャのロック機構つき薄板用の特長

商品画像

使用例

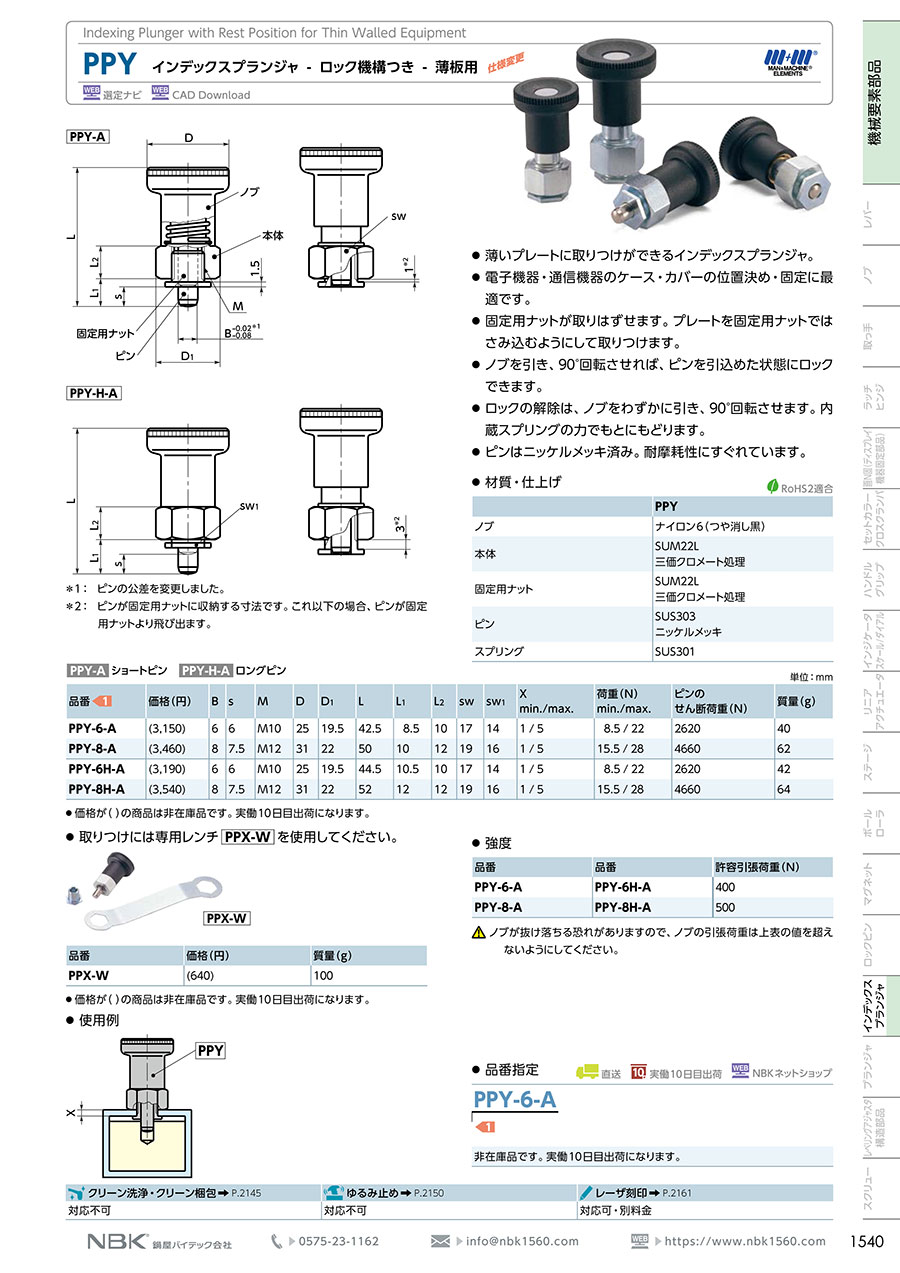

寸法

寸法図(PPY-A)

寸法図(PPY-H-A)

ピンが固定用ナットに収納する寸法。これ以下の場合、ピンが固定用ナットより飛び出る。

PPY-A(ショートピン)/PPY-H-A(ロングピン)

単位:mm

品番	B	s	M	D	D₁	L	L₁	L₂	sw	sw₁	X min./max.	荷重(N) min./max.	ピンのせん断荷重(N)	質量(g)
PPY-6-A	6	6	M10	25	19.5	42.5	8.5	10	17	14	1/5	8.5/22	2620	40
PPY-8-A	8	7.5	M12	31	22	50	10	12	19	16	1/5	15.5/28	4660	62
PPY-6H-A	6	6	M10	25	19.5	44.5	10.5	10	17	14	1/5	8.5/22	2620	42
PPY-8H-A	8	7.5	M12	31	22	52	12	12	19	16	1/5	15.5/28	4660	64

強度

品番	品番	許容引張荷重(N)
PPY-6-A	PPY-6H-A	400
PPY-8-A	PPY-8H-A	500

ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上表の値を超えないようにしてください。

材質・仕上げ

	PPY
ノブ	ナイロン6(つや消し黒)
本体	SUM22L 三価クロメート処理
固定用ナット	SUM22L 三価クロメート処理
ピン	SUS303 ニッケルメッキ
スプリング	SUS301

型番リスト

表示件数

型番

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

長さ L

(mm)

商品タイプ

最小発注数量

10	6	6	42.5	ショートピン	1個
10	6	6	44.5	ロングピン	1個
12	8	7.5	50	ショートピン	1個
12	8	7.5	52	ロングピン	1個

通常単価(税別) (税込単価)	通常出荷日

4,271円 ( 4,698円 )	4日目
3,997円 ( 4,397円 )	4日目
4,297円 ( 4,727円 )	4日目
4,470円 ( 4,917円 )	4日目

詳細情報

基本情報

基本情報

PPYインデックスプランジャのロック機構つき薄板用です。
【特長】
・ピンはニッケルメッキ済み。
・耐摩耗性にすぐれています。
・固定用ナットの取りはずせます。
・プレートを固定用ナットではさみ込むようにして取りつけます。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロック解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
・薄いプレートに取りつけができるインデックスプランジャです。
【用途】
・電子機器・通信機器のケース・カバーの位置決め・固定に。

ご注意

【PPYタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
変更前公差(B)-0.02/-0.04
変更後公差(B)-0.02/-0.08
