インデックスプランジャ PPX
- 通常単価(税別)
- 3,830円～4,197円
- 税込単価
- 4,213円～4,617円
薄いプレートに取り付け可能なPPXインデックスプランジャの薄板用。 【特長】 ...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
ショートピン
ロングピン
PPXインデックスプランジャ薄板用の特長
商品画像
使用例
寸法
寸法図（PPX-A）
寸法図（PPX-H-A）
ピンが固定用ナットに収納する寸法。これ以下の場合、ピンが固定用ナットより飛び出る。
PPX-A（ショートピン）/PPX-H-A（ロングピン）
単位:mm
| 品番 | B | s | M | D | D1 | L | L1 | L2 | sw | sw1 | X min./max. | 荷重(N) min./max. | ピンの せん断荷重(N) | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPX-6-A | 6 | 6 | M10 | 25 | 19.5 | 42.5 | 8.5 | 10 | 17 | 14 | 1/5 | 8.5/22 | 2620 | 40 |
| PPX-8-A | 8 | 7.5 | M12 | 31 | 22 | 50 | 10 | 12 | 19 | 16 | 1/5 | 15.5/28 | 4660 | 62 |
| PPX-6H-A | 6 | 6 | M10 | 25 | 19.5 | 44.5 | 10.5 | 10 | 17 | 14 | 1/5 | 8.5/22 | 2620 | 42 |
| PPX-8H-A | 8 | 7.5 | M12 | 31 | 22 | 52 | 12 | 12 | 19 | 16 | 1/5 | 15.5/28 | 4660 | 64 |
強度
| 品番 | 品番 | 許容引張荷重(N) |
|---|---|---|
| PPX-6-A | PPX-6H-A | 400 |
| PPX-8-A | PPX-8H-A | 500 |
ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上表の値を超えないようにしてください。
材質・仕上げ
| PPX | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| 本体 | SUM22L 三価クロメート処理 |
| 固定用ナット | SUM22L 三価クロメート処理 |
| ピン | SUS303 ニッケルメッキ |
| スプリング | SUS301 |
詳細情報
基本情報
薄いプレートに取り付け可能なPPXインデックスプランジャの薄板用。
【特長】
・ピンはニッケルメッキ済。耐摩耗性に優れている。
・固定用ナットの取り外し可能。
【用途】
・電子機器、通信機器のケース・カバーの位置決め・固定。
ご注意
- 【PPXタイプ】 ピン径の公差(B)を、製造上の都合により、変更致します。
変更前 公差(B)-0.02/-0.04
変更後 公差(B)-0.02/-0.08

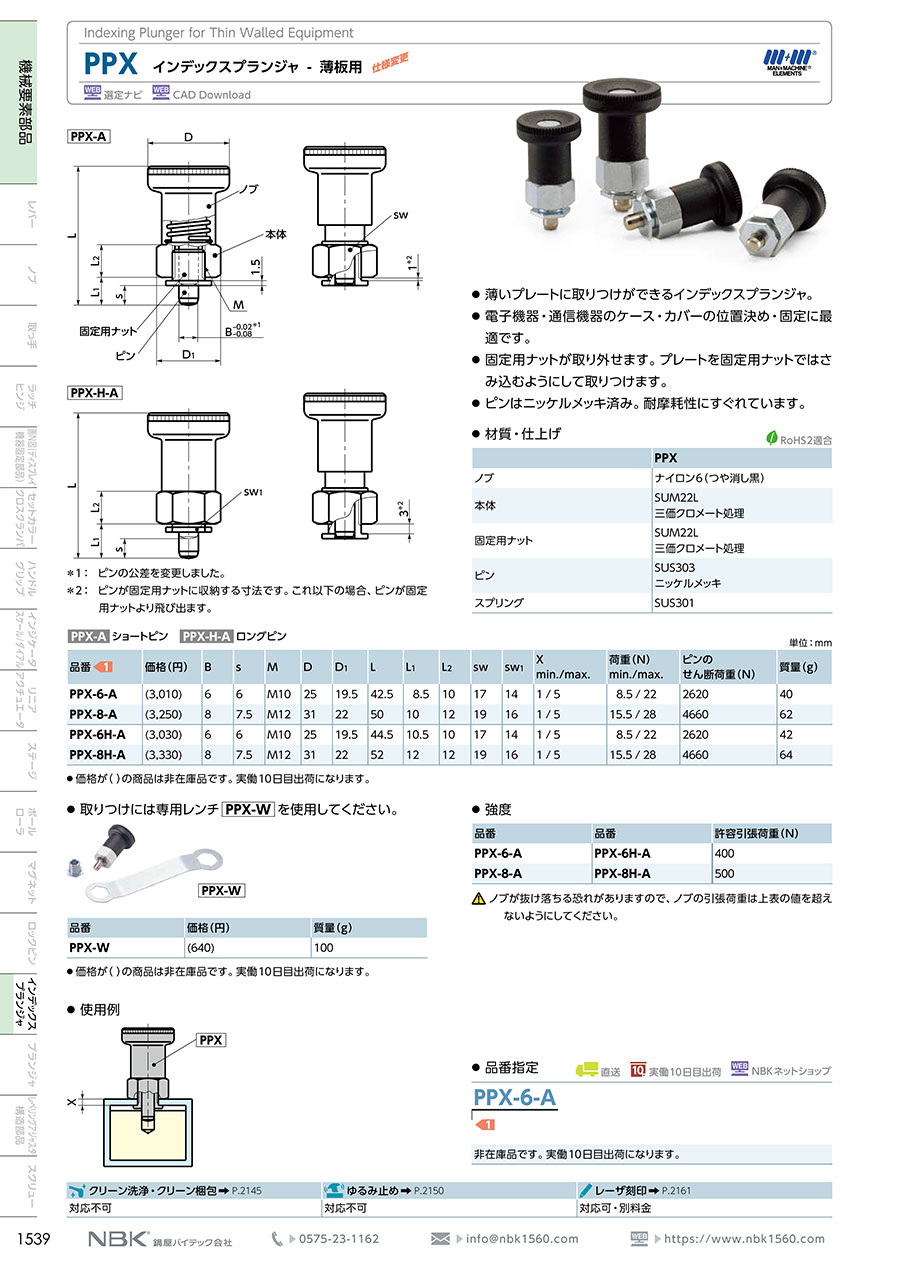

カタログ
