インデックスプランジャ PPLX
未確定：候補が2型番あります。
商品情報
PPLXフランジつきインデックスプランジャ高精度タイプの特長
商品画像
使用例
寸法
外形図
単位:mm
| 品番 | B | s | D | L | L2 | Lc | C | R | E | F | G | t | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPLX-8-20 | 8 | 10 | 28 | 71 | 20 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 8.5 / 28 | 75 |
| PPLX-8-26 | 8 | 10 | 28 | 77 | 26 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 8.5 / 28 | 77 |
| PPLX-10-24 | 10 | 12 | 28 | 75 | 24 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 9.5 / 38 | 78 |
| PPLX-10-32 | 10 | 12 | 28 | 83 | 32 | 5.5 | 9.5 | 5.5 | 26 | 38 | 16 | 8 | 9.5 / 38 | 82 |
強度
| 品番 | ピンのせん断荷重（N） |
|---|---|
| PPLX-8-20 | 4500 |
| PPLX-8-26 | 4500 |
| PPLX-10-24 | 7030 |
| PPLX-10-32 | 7030 |
材質・仕上げ
| PPLX | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
| ピン | S45C（硬度50-60HRC） |
| スプリング | SWPB |
詳細情報
基本情報
PPLXフランジつきインデックスプランジャ高精度タイプです。
【特長】
・正確な位置決めを可能にしたインデックスプランジャです。
・ピン径の公差はh6です。
・相手側の穴の推奨公差はG6です。
・六角穴付きボルト（M5）を使用して取りつけてください。
・各ピン径について2種類のピン長さを標準化。
【用途】
・ワークの位置決め用途に。

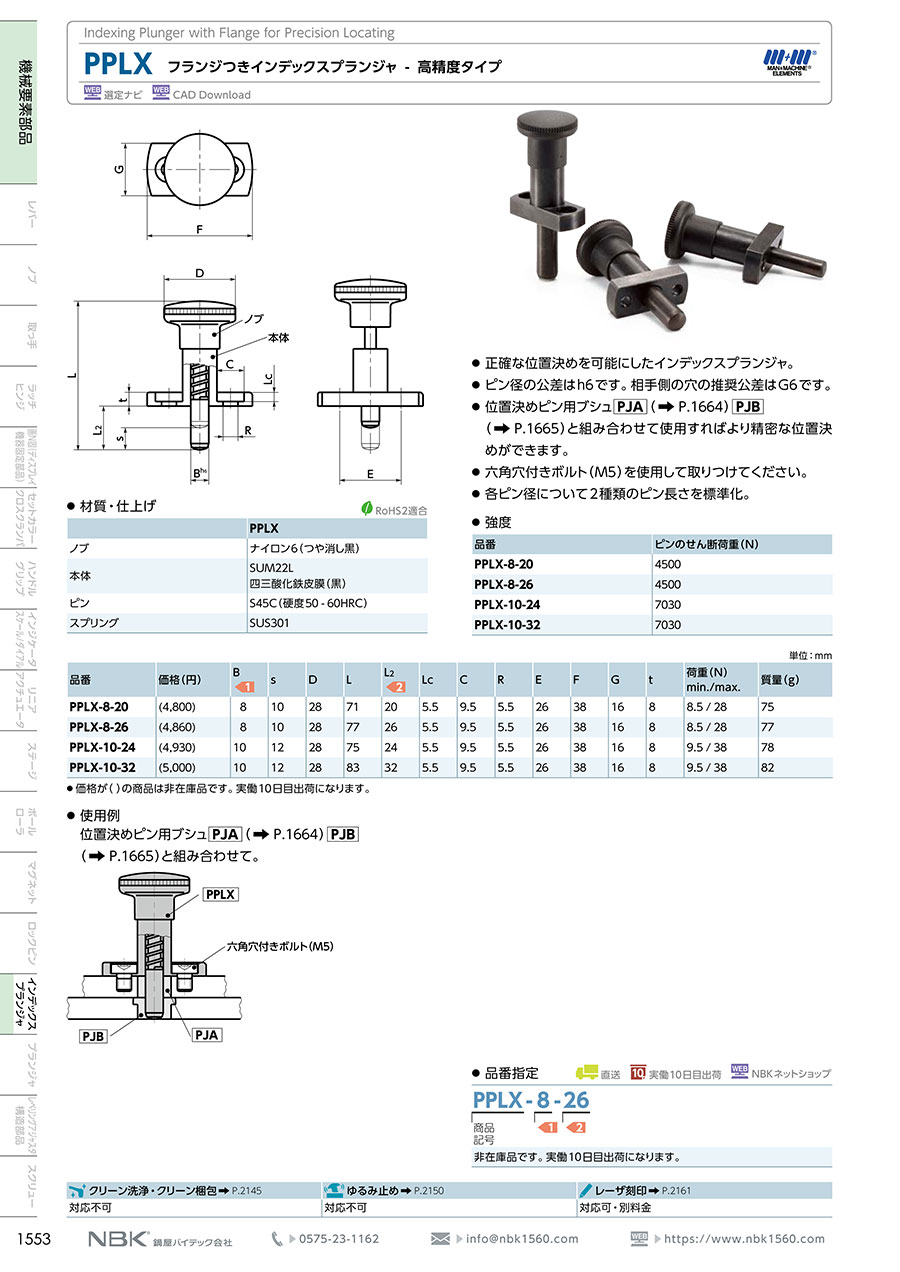

カタログ
商品担当おすすめ
インデックスプランジャ PPLXのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q特殊品の対応は可能ですか?
A
可能です。ご希望のサイズ、荷重、材質をご連絡ください。
