インデックスプランジャ PMX／PMXS
- 通常単価(税別)
- 1,108円～3,780円
- 税込単価
- 1,219円～4,158円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
シンプル構造のインデックスプランジャです。【特長】・コストパフォーマンスにすぐれています・商品記号によ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が46型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

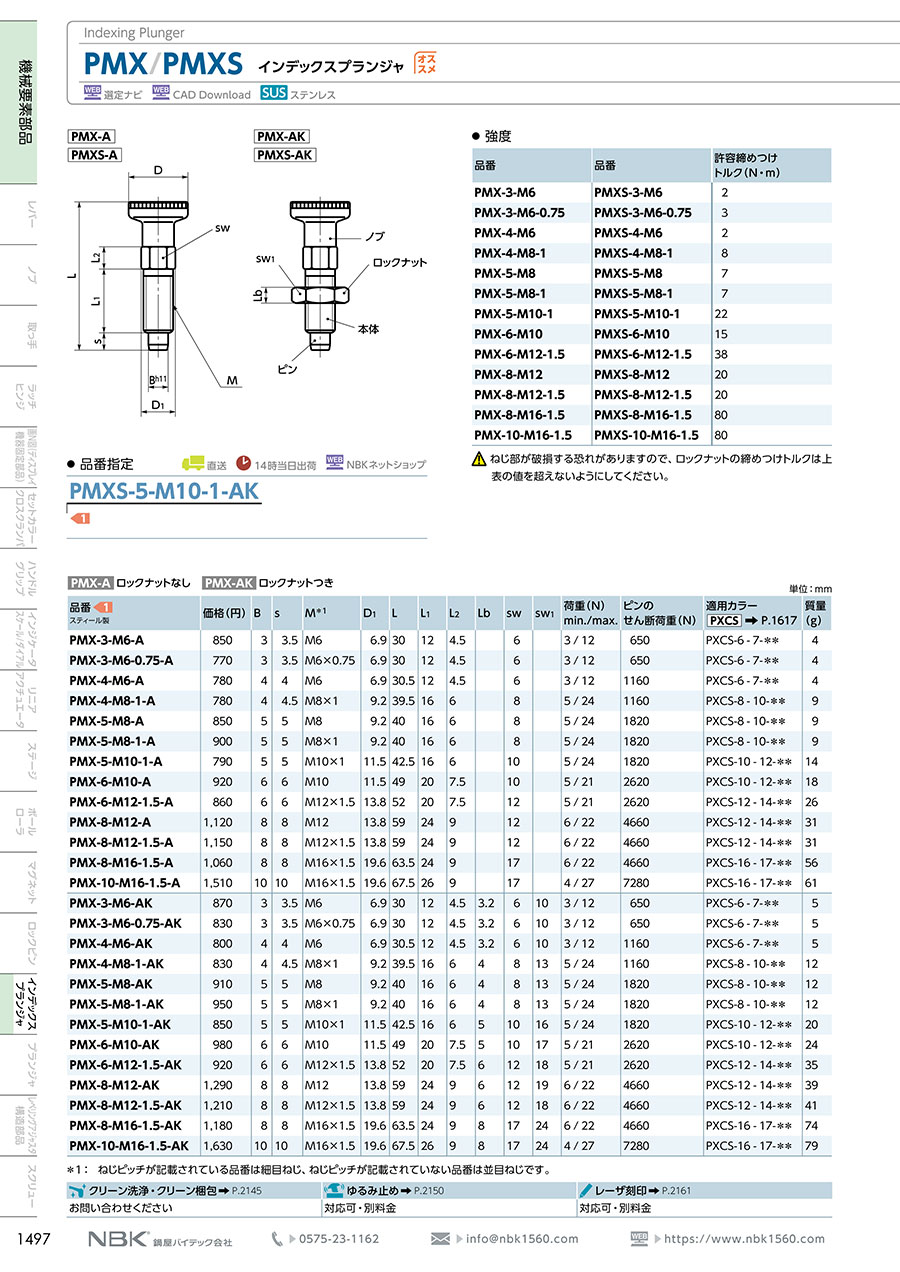

外形図
PMX-A/PMXS-A：ノブつき・ロックナットなし
PMX-AK/PMXS-AK：ノブつき・ロックナットつき
PMX-R/PMXS-R：ノブなし・ロックナットなし
PMX-RK/PMXS-RK：ノブなし・ロックナットつき
規格表
PMX-A：ロックナットなし、PMX-AK：ロックナットつき
単位：mm
| 品番 スティール製 | B | s | M*1 | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMX-3-M6-A | 3 | 3.5 | M6 | 6.9 | 30 | 12 | 4.5 | - | 6 | - | 3/12 | 650 | PXCS-6-7-** | 4 |
| PMX-3-M6-0.75-A | 3 | 3.5 | M6×0.75 | 6.9 | 30 | 12 | 4.5 | - | 6 | - | 3/12 | 650 | PXCS-6-7-** | 4 |
| PMX-4-M6-A | 4 | 4 | M6 | 6.9 | 30.5 | 12 | 4.5 | - | 6 | - | 3/12 | 1160 | PXCS-6-7-** | 4 |
| PMX-5-M8-A | 5 | 5 | M8 | 9.2 | 40 | 16 | 6 | - | 8 | - | 5/24 | 1820 | PXCS-8-10-** | 9 |
| PMX-6-M10-A | 6 | 6 | M10 | 11.5 | 49 | 20 | 7.5 | - | 10 | - | 5/21 | 2620 | PXCS-10-12-** | 18 |
| PMX-8-M12-A | 8 | 8 | M12 | 13.8 | 59 | 24 | 9 | - | 12 | - | 6/22 | 4660 | PXCS-12-14-** | 31 |
| PMX-3-M6-AK | 3 | 3.5 | M6 | 6.9 | 30 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 650 | PXCS-6-7-** | 5 |
| PMX-4-M6-AK | 4 | 4 | M6 | 6.9 | 30.5 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 1160 | PXCS-6-7-** | 5 |
| PMX-4-M8-1-AK | 4 | 4.5 | M8×1 | 9.2 | 39.5 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1160 | PXCS-8-10-** | 12 |
| PMX-5-M8-AK | 5 | 5 | M8 | 9.2 | 40 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1820 | PXCS-8-10-** | 12 |
| PMX-5-M8-1-AK | 5 | 5 | M8×1 | 9.2 | 40 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1820 | PXCS-8-10-** | 12 |
| PMX-6-M10-AK | 6 | 6 | M10 | 11.5 | 49 | 20 | 7.5 | 5 | 10 | 17 | 5/21 | 2620 | PXCS-10-12-** | 24 |
| PMX-6-M12-1.5-AK | 6 | 6 | M12×1.5 | 13.8 | 52 | 20 | 7.5 | 6 | 12 | 18 | 5/21 | 2620 | PXCS-12-14-** | 35 |
| PMX-8-M12-AK | 8 | 8 | M12 | 13.8 | 59 | 24 | 9 | 6 | 12 | 19 | 6/22 | 4660 | PXCS-12-14-** | 39 |
| PMX-10-M16-1.5-AK | 10 | 10 | M16×1.5 | 19.6 | 67.5 | 26 | 9 | 8 | 17 | 24 | 4/27 | 7280 | PXCS-16-17-** | 79 |
*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。
PMXS-A：ロックナットなし、PMXS-AK：ロックナットつき
単位：mm
| 品番 ステンレス製 | B | s | M*1 | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMXS-3-M6-A | 3 | 3.5 | M6 | 6.9 | 30 | 12 | 4.5 | - | 6 | - | 3/12 | 650 | PXCS-6-7-** | 4 |
| PMXS-4-M6-A | 4 | 4 | M6 | 6.9 | 30.5 | 12 | 4.5 | - | 6 | - | 3/12 | 1160 | PXCS-6-7-** | 4 |
| PMXS-5-M8-A | 5 | 5 | M8 | 9.2 | 40 | 16 | 6 | - | 8 | - | 5/24 | 1820 | PXCS-8-10-** | 8 |
| PMXS-8-M12-A | 8 | 8 | M12 | 13.8 | 59 | 24 | 9 | - | 12 | - | 6/22 | 4660 | PXCS-12-14-** | 30 |
| PMXS-3-M6-0.75-AK | 3 | 3.5 | M6×0.75 | 6.9 | 30 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 650 | PXCS-6-7-** | 4 |
| PMXS-4-M6-AK | 4 | 4 | M6 | 6.9 | 30.5 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 1160 | PXCS-6-7-** | 4 |
| PMXS-4-M8-1-AK | 4 | 4.5 | M8×1 | 9.2 | 39.5 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1160 | PXCS-8-10-** | 11 |
| PMXS-5-M8-AK | 5 | 5 | M8 | 9.2 | 40 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1820 | PXCS-8-10-** | 11 |
| PMXS-5-M10-1-AK | 5 | 5 | M10×1 | 11.5 | 42.5 | 16 | 6 | 5 | 10 | 17 | 5/24 | 1820 | PXCS-10-12-** | 19 |
| PMXS-6-M10-AK | 6 | 6 | M10 | 11.5 | 49 | 20 | 7.5 | 5 | 10 | 16 | 5/21 | 2620 | PXCS-10-12-** | 23 |
| PMXS-8-M12-AK | 8 | 8 | M12 | 13.8 | 59 | 24 | 9 | 6 | 12 | 19 | 6/22 | 4660 | PXCS-12-14-** | 35 |
| PMXS-8-M16-1.5-AK | 8 | 8 | M16×1.5 | 19.6 | 63.5 | 24 | 9 | 8 | 17 | 24 | 6/22 | 4660 | PXCS-16-17-** | 73 |
| PMXS-10-M16-1.5-AK | 10 | 10 | M16×1.5 | 19.6 | 67.5 | 26 | 9 | 8 | 17 | 24 | 4/27 | 7280 | PXCS-16-17-** | 83 |
PMX-R：ロックナットなし、PMX-RK：ロックナットつき
単位：mm
| 品番 ステンレス製 | B | s | M*1 | D1 | D | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMX-5-M8-R | 5 | 5 | M8 | 9.2 | 18 | 16 | 6 | 8 | 5/24 | 1820 | PXCS-8-10-** | 9 | ||
| PMX-6-M10-R | 6 | 6 | M10 | 11.5 | 24 | 20 | 7.5 | 10 | 5/21 | 2620 | PXCS-10-12-** | 18 | ||
| PMX-8-M12-R | 8 | 8 | M12 | 13.8 | 30 | 24 | 9 | 12 | 6/22 | 4660 | PXCS-12-14-** | 32 | ||
| PMX-3-M6-0.75-RK | 3 | 3.5 | M6×0.75 | 6.9 | 14 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 650 | PXCS-6-7-** | 5 |
| PMX-3-M6-RK | 3 | 3.5 | M6 | 6.9 | 14 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 650 | PXCS-6-7-** | 5 |
| PMX-4-M6-RK | 4 | 4 | M6 | 6.9 | 14 | 12 | 4.5 | 3.2 | 6. | 10 | 3/12 | 1160 | PXCS-6-7-** | 5 |
| PMX-4-M8-1-RK | 4 | 4.5 | M8×1 | 9.2 | 18 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1160 | PXCS-8-10-** | 12 |
| PMX-5-M8-RK | 5 | 5 | M8 | 9.2 | 18 | 16 | 6 | 4 | 8 | 13 | 5/24 | 1820 | PXCS-8-10-** | 12 |
| PMX-6-M10-RK | 6 | 6 | M10 | 11.5 | 24 | 20 | 7.5 | 5 | 10 | 17 | 5/21 | 2620 | PXCS-10-12-** | 25 |
| PMX-8-M12-RK | 8 | 8 | M12 | 13.8 | 30 | 24 | 9 | 6 | 12 | 19 | 6/22 | 4660 | PXCS-12-14-** | 40 |
*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。
PMXS-R：ロックナットなし、PMXS-RK：ロックナットつき
単位：mm
| 品番 ステンレス製 | B | s | M*1 | D1 | D | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMXS-4-M6-R | 4 | 4 | M6 | 6.9 | 14 | 12 | 4.5 | 6 | 3/12 | 1160 | PXCS-6-7-** | 4 | ||
| PMXS-5-M8-R | 5 | 5 | M8 | 9.2 | 18 | 16 | 6 | 8 | 5/24 | 1820 | PXCS-8-10-** | 8 | ||
| PMXS-6-M10-R | 6 | 6 | M10 | 11.5 | 24 | 20 | 7.5 | 10 | 5/21 | 2620 | PXCS-10-12-** | 17 | ||
| PMXS-8-M12-R | 8 | 8 | M12 | 13.8 | 30 | 24 | 9 | 12 | 6/22 | 4660 | PXCS-12-14-** | 30 | ||
| PMXS-3-M6-0.75-RK | 3 | 3.5 | M6×0.75 | 6.9 | 14 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 650 | PXCS-6-7-** | 5 |
| PMXS-3-M6-RK | 3 | 3.5 | M6 | 6.9 | 14 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 650 | PXCS-6-7-** | 5 |
| PMXS-4-M6-RK | 4 | 4 | M6 | 6.9 | 14 | 12 | 4.5 | 3.2 | 6 | 10 | 3/12 | 1160 | PXCS-6-7-** | 5 |
| PMXS-6-M10-RK | 6 | 6 | M10 | 11.5 | 24 | 20 | 7.5 | 5 | 10 | 16 | 5/21 | 2620 | PXCS-10-12-** | 22 |
| PMXS-8-M12-RK | 8 | 8 | M12 | 13.8 | 30 | 24 | 9 | 6 | 12 | 19 | 6/22 | 4660 | PXCS-12-14-** | 38 |
*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。
製品仕様
強度
| 品番 | 許容締めつけトルク（N・m） | |
|---|---|---|
| PMX-3-M6 | PMXS-3-M6 | 2 |
| PMX-3-M6-0.75 | PMXS-3-M6-0.75 | 3 |
| PMX-4-M6 | PMXS-4-M6 | 2 |
| PMX-4-M8-1 | PMXS-4-M8-1 | 8 |
| PMX-5-M8 | PMXS-5-M8 | 7 |
| PMX-5-M8-1 | PMXS-5-M8-1 | 7 |
| PMX-5-M10-1 | PMXS-5-M10-1 | 22 |
| PMX-6-M10 | PMXS-6-M10 | 15 |
| PMX-6-M12-1.5 | PMXS-6-M12-1.5 | 38 |
| PMX-8-M12 | PMXS-8-M12 | 20 |
| PMX-8-M12-1.5 | PMXS-8-M12-1.5 | 20 |
| PMX-8-M16-1.5 | PMXS-8-M16-1.5 | 80 |
| PMX-10-M16-1.5 | PMXS-10-M16-1.5 | 80 |
ねじ部が破損する恐れがありますので、ロックナットの締めつけトルクは上表の値を超えないようにしてください。
材質・仕上げ
| PMX-A | PMX-AK | PMXS-A | PMXS-AK | |
|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 三価クロメート処理 | SUM22L 三価クロメート処理 | SUS303 | SUS303 |
| ピン | SUS303 | SUS303 | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | - | S45C*1 三価クロメート処理 | - | SUS303 |
*1：PMX-3-M6-0.75-AKのロックナットの材質はSUS303になります。
| PMX-R | PMX-RK | PMXS-R | PMXS-RK | |
|---|---|---|---|---|
| リング | SUS301 | SUS301 | SUS301 | SUS301 |
| 本体 | SUM22L 三価クロメート処理 | SUM22L 三価クロメート処理 | SUS303 | SUS303 |
| ピン | SUS303 | SUS303 | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | - | S45C*1 三価クロメート処理 | - | SUS303 |
*1：PMX-3-M6-0.75-RKのロックナットの材質はSUS303になります。
選定サポート情報
商品記号により、本体材質・ロックナットの有無が選択できます。
| 商品記号 | 本体材質 | ロックナットの有無 |
|---|---|---|
| PMX-A | スティール | なし |
| PMX-AK | スティール | あり |
| PMXS-A | ステンレス | なし |
| PMXS-AK | ステンレス | あり |
| PMX-R | スティール | なし |
| PMX-RK | スティール | あり |
| PMXS-R | ステンレス | なし |
| PMXS-RK | ステンレス | あり |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,133円 ( 1,246円 ) | 4日目 |
1,110円 ( 1,221円 ) | 4日目 |
1,196円 ( 1,316円 ) | 4日目 |
1,108円 ( 1,219円 ) | 4日目 |
1,415円 ( 1,557円 ) | 4日目 |
1,229円 ( 1,352円 ) | 在庫品1日目当日出荷可能 |
1,251円 ( 1,376円 ) | 在庫品1日目当日出荷可能 |
1,276円 ( 1,404円 ) | 在庫品1日目当日出荷可能 |
1,555円 ( 1,711円 ) | 4日目 |
1,495円 ( 1,645円 ) | 4日目 |
1,490円 ( 1,639円 ) | 4日目 |
1,262円 ( 1,388円 ) | 在庫品1日目当日出荷可能 |
1,251円 ( 1,376円 ) | 在庫品1日目当日出荷可能 |
1,206円 ( 1,327円 ) | 4日目 |
1,346円 ( 1,481円 ) | 4日目 |
1,278円 ( 1,406円 ) | 4日目 |
1,469円 ( 1,616円 ) | 在庫品1日目当日出荷可能 |
1,382円 ( 1,520円 ) | 4日目 |
1,494円 ( 1,643円 ) | 在庫品1日目当日出荷可能 |
1,663円 ( 1,829円 ) | 4日目 |
1,661円 ( 1,827円 ) | 4日目 |
1,936円 ( 2,130円 ) | 4日目 |
1,536円 ( 1,690円 ) | 4日目 |
1,749円 ( 1,924円 ) | 4日目 |
2,663円 ( 2,929円 ) | 4日目 |
2,242円 ( 2,466円 ) | 4日目 |
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 4日目 |
1,744円 ( 1,918円 ) | 4日目 |
1,810円 ( 1,991円 ) | 4日目 |
1,822円 ( 2,004円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 4日目 |
1,762円 ( 1,938円 ) | 4日目 |
1,872円 ( 2,059円 ) | 4日目 |
1,867円 ( 2,054円 ) | 4日目 |
2,109円 ( 2,320円 ) | 在庫品1日目当日出荷可能 |
2,302円 ( 2,532円 ) | 4日目 |
2,406円 ( 2,647円 ) | 3日目 |
1,982円 ( 2,180円 ) | 4日目 |
2,250円 ( 2,475円 ) | 4日目 |
2,527円 ( 2,780円 ) | 4日目 |
2,612円 ( 2,873円 ) | 4日目 |
2,083円 ( 2,291円 ) | 4日目 |
2,306円 ( 2,537円 ) | 4日目 |
3,004円 ( 3,304円 ) | 4日目 |
3,780円 ( 4,158円 ) | 4日目 |
詳細情報
基本情報
シンプル構造のインデックスプランジャです。
【特長】
・コストパフォーマンスにすぐれています
・商品記号により、本体材質・ロックナットの有無が選択できます
【用途】
・ワークの位置決めに
・ワークの取りつけ、取りはずしに
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
インデックスプランジャ PMX／PMXSのレビュー
点検窓のロック
5
5.02023/05/31
色んなタイプのロックがありますが、これが一番使い勝手が良かったです。
取り付けも簡単でした。
0人が参考にしています。
簡易検査装置
4
4.02021/02/27
作業毎に、位置決め・解除を繰り返す必要がある時に簡単操作ができて便利です。
0人が参考にしています。
作業色々
5
5.02019/02/20
これは使い勝手良いですね。 今まで知らなくて損してた気分です。商品も2回目の購入ですが、全く問題ありません。
0人が参考にしています。
