鍋屋バイテック

インデックスプランジャ PLY

Name: インデックスプランジャ PLY
Brand: 鍋屋バイテック
SKU: 221000120042
Rating: 4.2 (4 reviews)

カタログ |

通常単価(税別): 1,522円～9,107円

税込単価: 1,674円～10,018円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

保持機構つきのノブ操作インデックスプランジャです。【特長】・各ピン径について2種類のストロークを標準化...

詳細を確認

4.24.2

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【PLYSタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
変更前公差(B)-0.02/-0.04
変更後公差(B)-0.02/-0.08

詳細を確認

よく一緒に見られています

鍋屋バイテック

インデックスプランジャ PXY／PXYS／PXYS-S

通常価格(税別)： 2,742円 (税込価格：3,016円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

インデックスプランジャ PLX

通常価格(税別)： 1,323円 (税込価格：1,455円)

通常出荷日：在庫品1日目

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

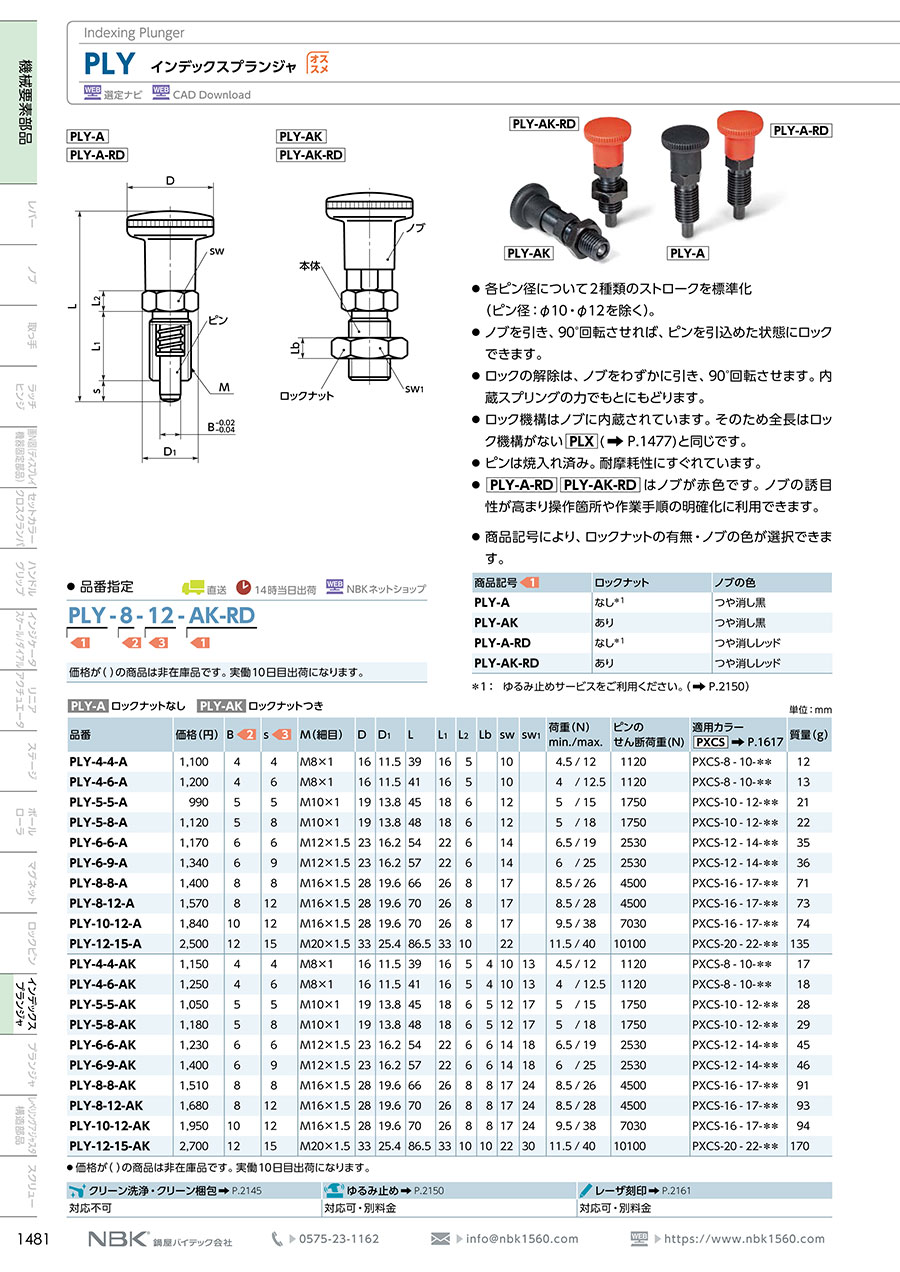

カタログ

商品情報

外形図

PLY-A、PLY-A-RD

PLY-AK、PLY-AK-RD

製品仕様

材質・仕上げ

商品記号	PLY-A	PLY-AK	PLY-A-RD	PLY-AK-RD
ノブ	ナイロン6（つや消し黒）	ナイロン6（つや消し黒）	ナイロン6（つや消しレッド）	ナイロン6（つや消しレッド）
本体	SUM22L四三酸化鉄皮膜（黒）	SUM22L四三酸化鉄皮膜（黒）	SUM22L四三酸化鉄皮膜（黒）	SUM22L四三酸化鉄皮膜（黒）
ピン	S45C（硬度50-60HRC）	S45C（硬度50-60HRC）	S45C（硬度50-60HRC）	S45C（硬度50-60HRC）
スプリング	SWPB	SWPB	SWPB	SWPB
ロックナット	-	S45C四三酸化鉄皮膜（黒）	-	S45C四三酸化鉄皮膜（黒）

規格表

PLY-A：ロックナットなし、PLY-AK：ロックナットつき

単位：mm

型番	B	s	M （細目）	D	D1	L	L1	L2	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	適用カラー	質量（g）
PLY-4-4-A	4	4	M8×1	16	11.5	39	16	5	-	10	-	4.5/12	1,120	PXCS-8-10-**	12
PLY-4-6-A	4	6	M8×1	16	11.5	41	16	5	-	10	-	4/12.5	1,120	PXCS-8-10-**	13
PLY-5-5-A	5	5	M10×1	19	13.8	45	18	6	-	12	-	5/15	1,750	PXCS-10-12-**	21
PLY-5-8-A	5	8	M10×1	19	13.8	48	18	6	-	12	-	5/18	1,750	PXCS-10-12-**	22
PLY-6-6-A	6	6	M12×1.5	23	16.2	54	22	6	-	14	-	6.5/19	2,530	PXCS-12-14-**	35
PLY-6-9-A	6	9	M12×1.5	23	16.2	57	22	6	-	14	-	6/25	2,530	PXCS-12-14-**	36
PLY-8-8-A	8	8	M16×1.5	28	19.6	66	26	8	-	17	-	8.5/26	4,500	PXCS-16-17-**	71
PLY-8-12-A	8	12	M16×1.5	28	19.6	70	26	8	-	17	-	8.5/28	4,500	PXCS-16-17-**	73
PLY-10-12-A	10	12	M16×1.5	28	19.6	70	26	8	-	17	-	9.5/38	7,030	PXCS-16-17-**	74
PLY-12-15-A	12	15	M20×1.5	33	25.4	86.5	33	10	-	22	-	11.5/40	10,100	PXCS-20-22-**	135
PLY-4-4-AK	4	4	M8×1	16	11.5	39	16	5	4	10	13	4.5/12	1,120	PXCS-8-10-**	17
PLY-4-6-AK	4	6	M8×1	16	11.5	41	16	5	4	10	13	4/12.5	1,120	PXCS-8-10-**	18
PLY-5-5-AK	5	5	M10×1	19	13.8	45	18	6	5	12	17	5/15	1,750	PXCS-10-12-**	28
PLY-5-8-AK	5	8	M10×1	19	13.8	48	18	6	5	12	17	5/18	1,750	PXCS-10-12-**	29
PLY-6-6-AK	6	6	M12×1.5	23	16.2	54	22	6	6	14	18	6.5/19	2,530	PXCS-12-14-**	45
PLY-6-9-AK	6	9	M12×1.5	23	16.2	57	22	6	6	14	18	6/25	2,530	PXCS-12-14-**	46
PLY-8-8-AK	8	8	M16×1.5	28	19.6	66	26	8	8	17	24	8.5/26	4,500	PXCS-16-17-**	91
PLY-8-12-AK	8	12	M16×1.5	28	19.6	70	26	8	8	17	24	8.5/28	4,500	PXCS-16-17-**	93
PLY-10-12-AK	10	12	M16×1.5	28	19.6	70	26	8	8	17	24	9.5/38	7,030	PXCS-16-17-**	94
PLY-12-15-AK	12	15	M20×1.5	33	25.4	86.5	33	10	10	22	30	11.5/40	10,100	PXCS-20-22-**	170

PLY-A-RD：ロックナットなし、PLY-AK-RD：ロックナットつき

単位：mm

型番	B	s	M （細目）	D	D1	L	L1	L2	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	適用カラー	質量（g）
PLY-4-4-A-RD	4	4	M8×1	16	11.5	39	16	5	-	10	-	4.5/12	1,120	PXCS-8-10-**	12
PLY-4-6-A-RD	4	6	M8×1	16	11.5	41	16	5	-	10	-	4/12.5	1,120	PXCS-8-10-**	13
PLY-5-5-A-RD	5	5	M10×1	19	13.8	45	18	6	-	12	-	5/15	1,750	PXCS-10-12-**	21
PLY-5-8-A-RD	5	8	M10×1	19	13.8	48	18	6	-	12	-	5/18	1,750	PXCS-10-12-**	22
PLY-6-6-A-RD	6	6	M12×1.5	23	16.2	54	22	6	-	14	-	6.5/19	2,530	PXCS-12-14-**	35
PLY-6-9-A-RD	6	9	M12×1.5	23	16.2	57	22	6	-	14	-	6/25	2,530	PXCS-12-14-**	36
PLY-8-8-A-RD	8	8	M16×1.5	28	19.6	66	26	8	-	17	-	8.5/26	4,500	PXCS-16-17-**	71
PLY-8-12-A-RD	8	12	M16×1.5	28	19.6	70	26	8	-	17	-	8.5/28	4,500	PXCS-16-17-**	73
PLY-10-12-A-RD	10	12	M16×1.5	28	19.6	70	26	8	-	17	-	9.5/38	7,030	PXCS-16-17-**	74
PLY-12-15-A-RD	12	15	M20×1.5	33	25.4	86.5	33	10	-	22	-	11.5/40	10,100	PXCS-20-22-**	135
PLY-4-4-AK-RD	4	4	M8×1	16	11.5	39	16	5	4	10	13	4.5/12	1,120	PXCS-8-10-**	17
PLY-4-6-AK-RD	4	6	M8×1	16	11.5	41	16	5	4	10	13	4/12.5	1,120	PXCS-8-10-**	18
PLY-5-5-AK-RD	5	5	M10×1	19	13.8	45	18	6	5	12	17	5/15	1,750	PXCS-10-12-**	28
PLY-5-8-AK-RD	5	8	M10×1	19	13.8	48	18	6	5	12	17	5/18	1,750	PXCS-10-12-**	29
PLY-6-6-AK-RD	6	6	M12×1.5	23	16.2	54	22	6	6	14	18	6.5/19	2,530	PXCS-12-14-**	45
PLY-6-9-AK-RD	6	9	M12×1.5	23	16.2	57	22	6	6	14	18	6/25	2,530	PXCS-12-14-**	46
PLY-8-8-AK-RD	8	8	M16×1.5	28	19.6	66	26	8	8	17	24	8.5/26	4,500	PXCS-16-17-**	91
PLY-8-12-AK-RD	8	12	M16×1.5	28	19.6	70	26	8	8	17	24	8.5/28	4,500	PXCS-16-17-**	93
PLY-10-12-AK-RD	10	12	M16×1.5	28	19.6	70	26	8	8	17	24	9.5/38	7,030	PXCS-16-17-**	94
PLY-12-15-AK-RD	12	15	M20×1.5	33	25.4	86.5	33	10	10	22	30	11.5/40	10,100	PXCS-20-22-**	170

選定サポート情報

注文例

（1）商品記号（2）B （3）s

商品記号により、ロックナットの有無・ノブの色が選択できる。

商品記号	ロックナット	ノブの色
PLY-A	なし	つや消し黒
PLY-AK	あり	つや消し黒
PLY-A-RD	なし	つや消しレッド
PLY-AK-RD	あり	つや消しレッド

型番リスト

表示件数

型番

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

本体材質

ピン材質

本体表面処理

長さ L

(mm)

先端表面処理

先端熱処理

ロックナット

ノブ材質

最小発注数量

8	4	4	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	39	なし	焼入	なし	ナイロン6（つや消し黒）	1個
8	4	4	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	39	なし	焼入	あり	ナイロン6（つや消し黒）	1個
8	4	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	41	なし	焼入	なし	ナイロン6（つや消し黒）	1個
8	4	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	41	なし	焼入	あり	ナイロン6（つや消し黒）	1個
10	5	5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	45	なし	焼入	なし	ナイロン6（つや消し黒）	1個
10	5	5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	45	なし	焼入	あり	ナイロン6（つや消し黒）	1個
10	5	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	48	なし	焼入	なし	ナイロン6（つや消し黒）	1個
10	5	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	48	なし	焼入	あり	ナイロン6（つや消し黒）	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	なし	焼入	なし	ナイロン6（つや消し黒）	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	なし	焼入	あり	ナイロン6（つや消し黒）	1個
12	6	9	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	57	なし	焼入	なし	ナイロン6（つや消し黒）	1個
12	6	9	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	57	なし	焼入	あり	ナイロン6（つや消し黒）	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	66	なし	焼入	なし	ナイロン6（つや消し黒）	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	66	なし	焼入	あり	ナイロン6（つや消し黒）	1個
16	8	12	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	70	なし	焼入	なし	ナイロン6（つや消し黒）	1個
16	8	12	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	70	なし	焼入	あり	ナイロン6（つや消し黒）	1個
16	10	12	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	70	なし	焼入	あり	ナイロン6(つや消しレッド)	1個
16	10	12	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	70	なし	焼入	なし	ナイロン6（つや消し黒）	1個
16	10	12	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	70	なし	焼入	あり	ナイロン6（つや消し黒）	1個
20	12	15	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	82	なし	焼入	なし	ナイロン6（つや消し黒）	1個
20	12	15	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	82	なし	焼入	あり	ナイロン6（つや消し黒）	1個
8	4	4	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	39	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
8	4	4	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	39	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
8	4	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	41	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
8	4	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	41	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
10	5	5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	45	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
10	5	5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	45	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
10	5	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	48	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
10	5	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	48	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
12	6	9	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	57	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
12	6	9	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	57	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	66	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	66	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
16	8	12	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	70	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
16	10	12	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	70	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
16	10	12	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	70	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個
20	12	15	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	82	ニッケルメッキ	なし	あり	ナイロン6(つや消しレッド)	1個
20	12	15	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	82	ニッケルメッキ	なし	なし	ナイロン6（つや消し黒）	1個
20	12	15	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	82	ニッケルメッキ	なし	あり	ナイロン6（つや消し黒）	1個

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	4日目
1,670円 ( 1,837円 )	4日目
1,523円 ( 1,675円 )	4日目
1,826円 ( 2,009円 )	在庫品1日目当日出荷可能
1,761円 ( 1,937円 )	在庫品1日目当日出荷可能
1,676円 ( 1,844円 )	4日目
1,522円 ( 1,674円 )	4日目
2,092円 ( 2,301円 )	在庫品1日目当日出荷可能
1,654円 ( 1,819円 )	4日目
2,173円 ( 2,390円 )	在庫品1日目当日出荷可能
2,372円 ( 2,609円 )	在庫品1日目当日出荷可能
2,473円 ( 2,720円 )	在庫品1日目当日出荷可能
2,114円 ( 2,325円 )	4日目
2,293円 ( 2,522円 )	4日目
2,180円 ( 2,398円 )	4日目
2,915円 ( 3,207円 )	4日目
4,240円 ( 4,664円 )	8日目
2,564円 ( 2,820円 )	4日目
2,862円 ( 3,148円 )	在庫品1日目当日出荷可能
3,353円 ( 3,688円 )	4日目
4,457円 ( 4,903円 )	在庫品1日目当日出荷可能
2,591円 ( 2,850円 )	4日目
2,946円 ( 3,241円 )	4日目
2,643円 ( 2,907円 )	4日目
2,446円 ( 2,691円 )	在庫品1日目当日出荷可能
2,176円 ( 2,394円 )	4日目
2,736円 ( 3,010円 )	4日目
2,142円 ( 2,356円 )	4日目
2,628円 ( 2,891円 )	4日目
2,768円 ( 3,045円 )	4日目
2,503円 ( 2,753円 )	4日目
2,901円 ( 3,191円 )	4日目
3,176円 ( 3,494円 )	在庫品1日目当日出荷可能
3,291円 ( 3,620円 )	4日目
4,597円 ( 5,057円 )	4日目
4,717円 ( 5,189円 )	4日目
4,356円 ( 4,792円 )	4日目
4,736円 ( 5,210円 )	在庫品1日目当日出荷可能
9,107円 ( 10,018円 )	1日目
6,865円 ( 7,552円 )	4日目
7,673円 ( 8,440円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

保持機構つきのノブ操作インデックスプランジャです。
【特長】
・各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
・ロック機構はノブに内蔵されています。
・耐摩耗性にすぐれています。
【用途】
・ワークの位置決めに。
・ワークの取りつけ、取りはずしに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【PLYSタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
変更前公差(B)-0.02/-0.04
変更後公差(B)-0.02/-0.08

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プレスフィットプランジャ PPR／PPR-KU／PPR-KD
圧入タイプのボールプランジャです。取りつけ穴の推奨寸法公差はH7ですワークの位置決めや、金型の位置決めや、ワークの押し出しに最適です。
鍋屋バイテック
インデックスプランジャ PXY／PXYS／PXYS-S
ロック機構つきのインデックスプランジャです。<br/>ノブを引き、90°回転させれば、ピンを引込めた状態にロックでき、ロック解除は、ノブをわずかに引き、90°回転させます。<br/>内臓スプリングの力で元に戻ります。コストパフォーマンスにすぐれています。ワークの位置決めや、ワークの取りつけ、取りはずしに最適です。
鍋屋バイテック
インデックスプランジャ PXZ
本体ねじ部はすべて装置の中へ埋めこむことができ、ノブだけが露出しています。ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済みです。耐摩耗性にすぐれています。インデックスプランジャの固定にはゆるみ止めサービスをご利用ください。
