インデックスプランジャ PFY
- 通常単価(税別)
- 2,087円～2,497円
- 税込単価
- 2,296円～2,747円
【特長】・皿ボルト・リベットなどで取りつけるフランジタイプのインデック スプランジャ。ロック機構つき。...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PFYフランジつきインデックスプランジャのロック機構つきの特長

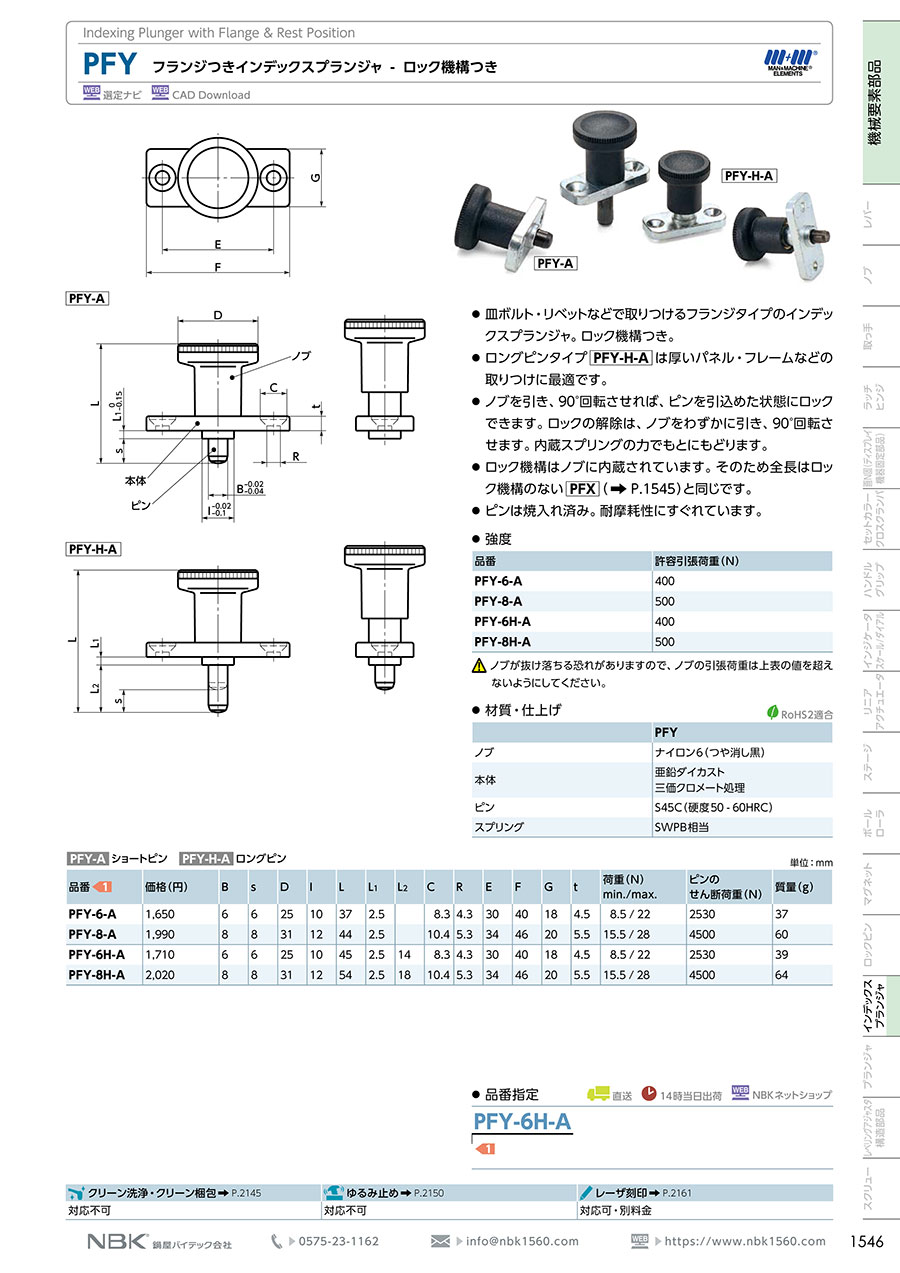

商品画像（PFY-A/PFY-H-A）
寸法図（上部）
寸法図（PFY-A）
寸法図（PFY-H-A）
PFY-A（ショートピン）/PFY-H-A（ロングピン）
単位:mm
| 品番 | B | s | D | I | L | L1 | L2 | C | R | E | F | G | t | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFY-6-A | 6 | 6 | 25 | 10 | 37 | 2.5 | 8.3 | 4.3 | 30 | 40 | 18 | 4.5 | 8.5 / 22 | 2530 | 37 | |
| PFY-8-A | 8 | 8 | 31 | 12 | 44 | 2.5 | 10.4 | 5.3 | 34 | 46 | 20 | 5.5 | 15.5 / 28 | 4500 | 60 | |
| PFY-6H-A | 6 | 6 | 25 | 10 | 45 | 2.5 | 14 | 8.3 | 4.3 | 30 | 40 | 18 | 4.5 | 8.5 / 22 | 2530 | 39 |
| PFY-8H-A | 8 | 8 | 31 | 12 | 54 | 2.5 | 18 | 10.4 | 5.3 | 34 | 46 | 20 | 5.5 | 15.5 / 28 | 4500 | 64 |
強度
| 品番 | 許容引張荷重（N） |
|---|---|
| PFY-6-A | 400 |
| PFY-8-A | 500 |
| PFY-6H-A | 400 |
| PFY-8H-A | 500 |
材質・仕上げ
| PFY | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| 本体 | 亜鉛ダイカスト 三価クロメート処理 |
| ピン | S45C（硬度50-60HRC） |
| スプリング | SWPB |
詳細情報
基本情報
【特長】
・皿ボルト・リベットなどで取りつけるフランジタイプのインデック スプランジャ。ロック機構つき。
・ロングピンタイプPFY-H-Aは厚いパネル・フレームなどの取りつけに最適です。
・正確な位置決めを可能にしたインデックスプランジャです。
・ピンロングタイプもラインアップしています。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
・ピンは焼入れ済み。耐摩耗性にすぐれています。
・ロック機構はノブに内蔵されています。
・そのため全長はロック機構のないPFXと同じです。
【用途】
・ワークの位置決め用途に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
