鍋屋バイテック

インデックスプランジャ PFX

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 1,897円～2,544円

税込単価: 2,087円～2,798円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

高精度タイプのPFYフランジつきインデックスプランジャです。【特長】・正確な位...

種類
標準ノブ
ロック機構
リターン
取付方法
フランジ
全長
ショート
本体材質
亜鉛ダイカスト
ピン材質
スチール
本体表面処理
三価クロメート処理
オールステンレス
非対応
先端熱処理
焼入

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ショートピン

ロングピン

PFYフランジつきインデックスプランジャの特長

ロングピンタイプPFX-H-Aは、厚いパネル・フレームなどの取りつけに最適です。

商品画像（PFX-A/PFX-H-A）

寸法図（上部）

寸法図（PFX-A）

寸法図（PFX-H-A）

PFX-A（ショートピン）/PFX-H-A（ロングピン）

単位:mm

品番	B	s	D	I	L	L1	L2	C	R	E	F	G	t	荷重（N） min./max.	ピンのせん断荷重（N）	質量（g）
PFX-6-A	6	6	25	10	37	2.5		8.3	4.3	30	40	18	4.5	8.5 / 22	2530	37
PFX-8-A	8	8	31	12	44	2.5		10.4	5.3	34	46	20	5.5	15.5 / 28	4500	60
PFX-6H-A	6	6	25	10	45	2.5	14	8.3	4.3	30	40	18	4.5	8.5 / 22	2530	39
PFX-8H-A	8	8	31	12	54	2.5	18	10.4	5.3	34	46	20	5.5	15.5 / 28	4500	64

強度

品番	許容引張荷重（N）
PFX-6-A	400
PFX-8-A	500
PFX-6H-A	400
PFX-8H-A	500

材質・仕上げ

	PFX
ノブ	ナイロン6（つや消し黒）
本体	亜鉛ダイカスト三価クロメート処理
ピン	S45C（硬度50-60HRC）
スプリング	SWPB

型番リスト

表示件数

型番

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

長さ L

(mm)

商品タイプ

最小発注数量

10	6	6	37	ショートピン	1個
10	6	6	45	ロングピン	1個
12	8	8	44	ショートピン	1個
12	8	8	54	ロングピン	1個

通常単価(税別) (税込単価)	通常出荷日

2,132円 ( 2,345円 )	4日目
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,544円 ( 2,798円 )	4日目
2,251円 ( 2,476円 )	4日目

詳細情報

基本情報

基本情報

高精度タイプのPFYフランジつきインデックスプランジャです。
【特長】
・正確な位置決めを可能にしたインデックスプランジャです。
・皿ボルト・リベットなどで取りつけるフランジタイプのインデックスプランジャです。
・ピンロングタイプもラインアップしています。
・ピンは焼入れ済み。耐摩耗性にすぐれています。
【用途】
・ワークの位置決め用途に。

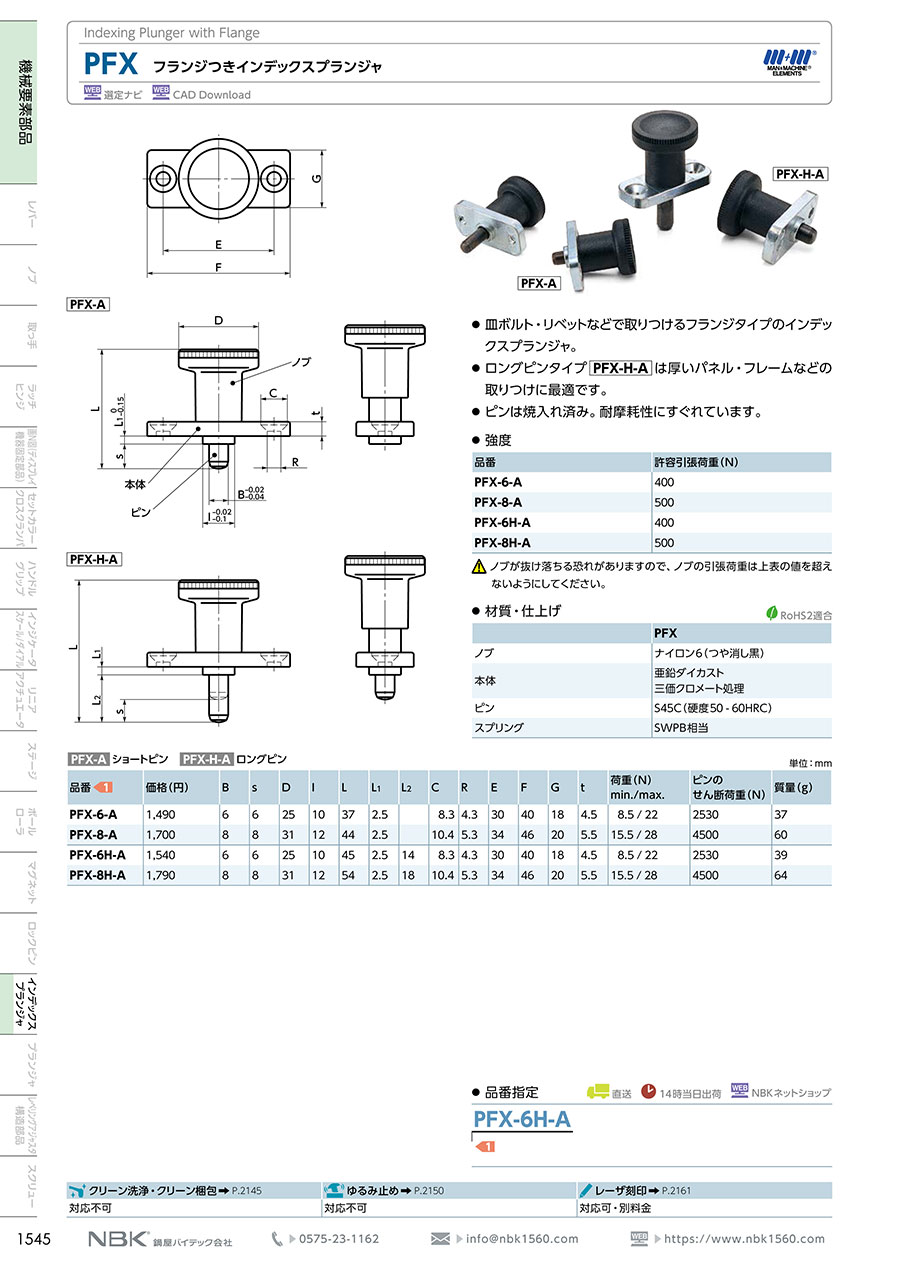

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャ PFXのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q特殊品の対応は可能ですか。

可能です。ご希望のサイズ、荷重、材質をご連絡ください
