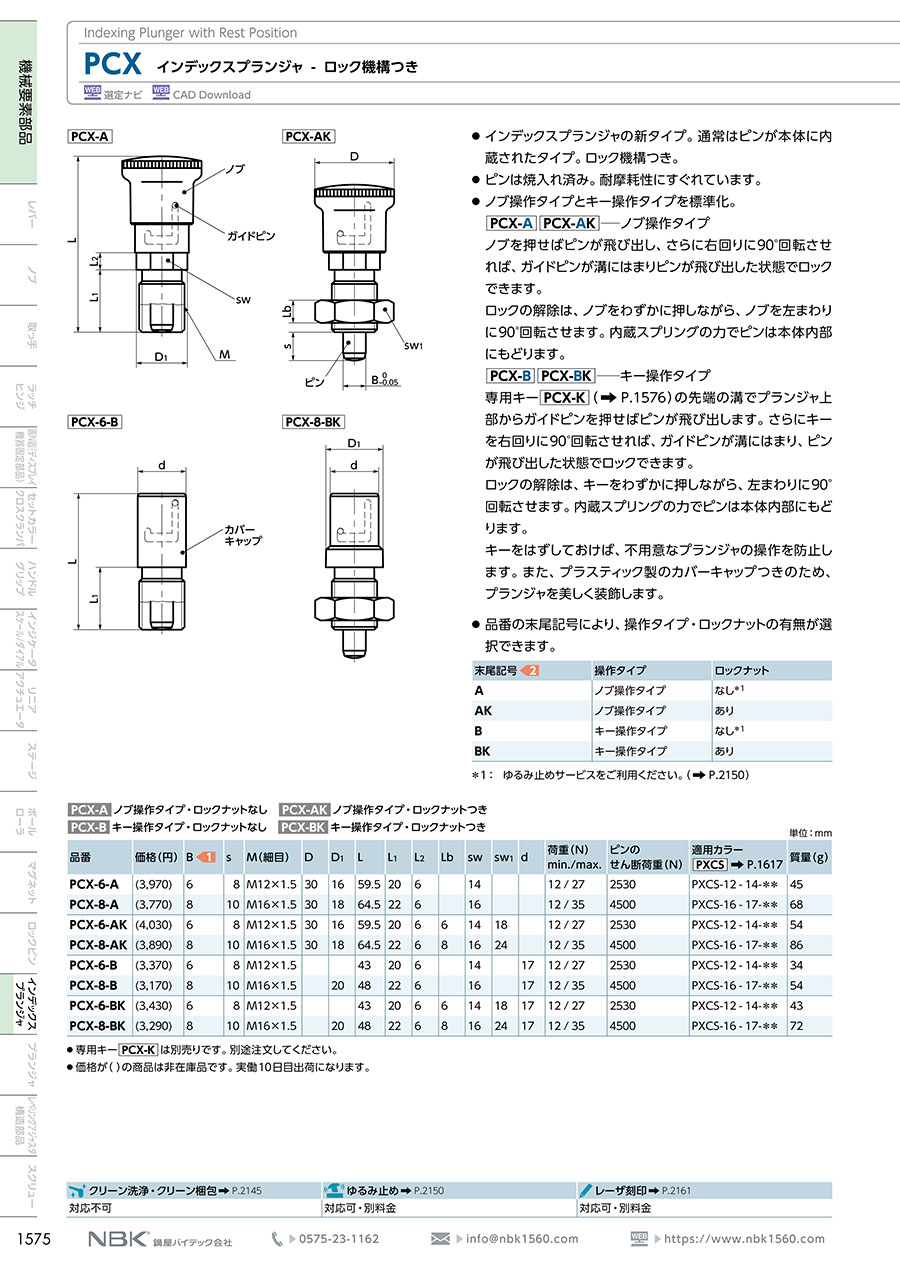

インデックスプランジャ PCX

PCXインデックスプランジャのロック機構つきです。
【特長】
・インデックスプランジャの新タイプです。
・通常はピンが本体に内蔵されたタイプです。
・ロック機構つき。
・ピンは焼入れ済み。
・耐摩耗性にすぐれています。
・ノブ操作タイプとキー操作タイプを標準化。
・PCX-A、PCX-AKはノブ操作タイプです。
・ ノブを押せばピンが飛び出し、さらに右回りに90°回転させれば、ガイドピンが溝にはまりピンが飛び出した状態でロックできます。
・ロック解除は、ノブをわずかに押しながら、ノブを左まわりに90°回転させます。
・内蔵スプリングの力でピンは本体内部にもどります。
・PCX-B、PCX-BKはキー操作タイプです。
・専用キーPCX-Kの先端の溝でプランジャ上部からガイドピンを押せばピンが飛び出します。
・さらにキーを右回りに90°回転させれば、ガイドピンが溝にはまり、ピンが飛び出した状態でロックできます。
・ ロックの解除は、キーをわずかに押しながら、左まわりに90°回転させます。
・内蔵スプリングの力でピンは本体内部にもどります。
・キーをはずしておけば、不用意なプランジャの操作を防止します。
・プラスティック製のカバーキャップつきのため、プランジャを美しく装飾します。
【用途】
・ワークの位置決め用途に。
