ミニボールプランジャ PBSH／PBSHS
- 通常単価(税別)
- 1,087円～3,585円
- 税込単価
- 1,196円～3,944円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
ボルトタイプのボールプランジャです。【特長】・頭部座面で取りつけ位置が決まります。【用途】・ワークの位...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

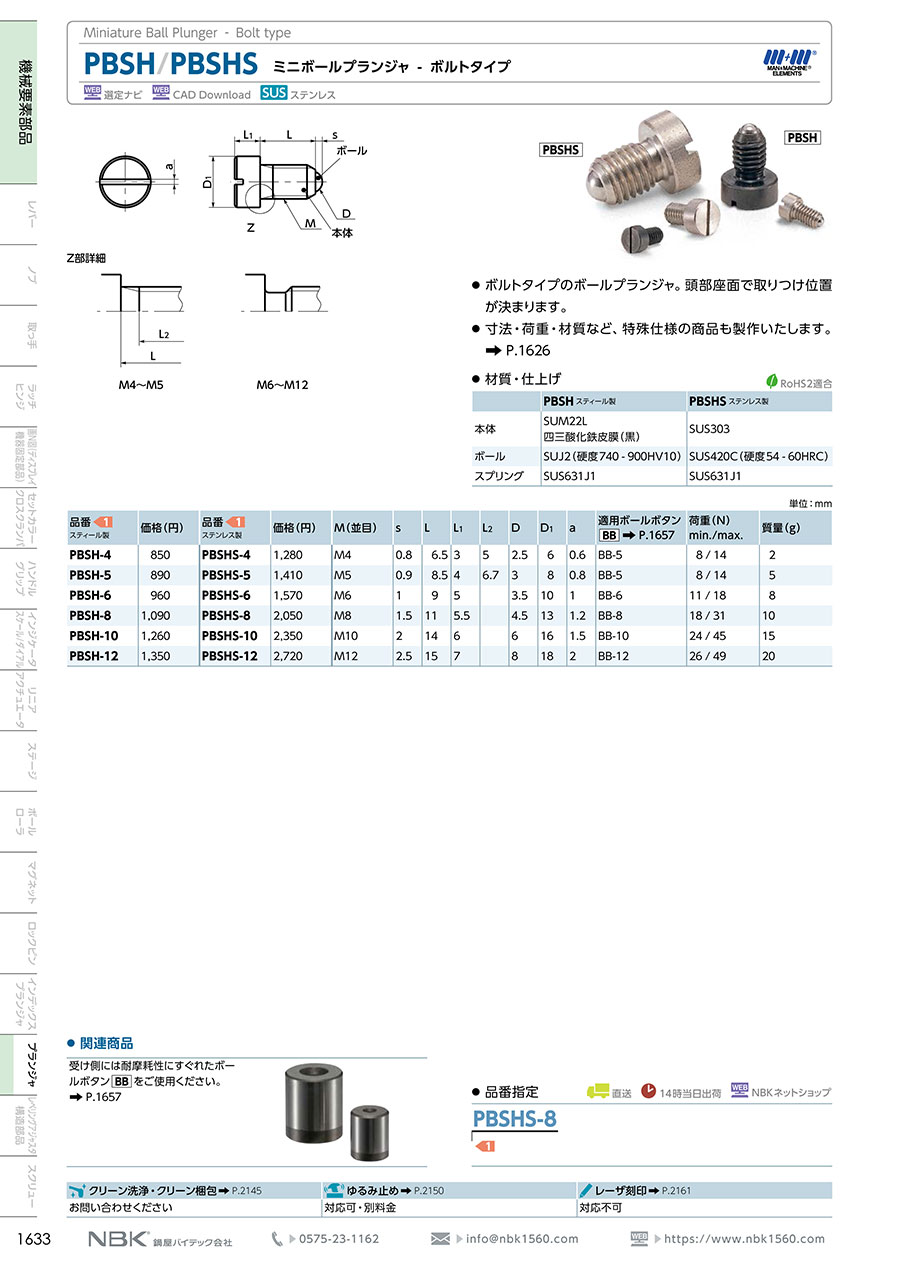

ミニボールプランジャの外観
ミニボールプランジャの寸法図
M4～M5の寸法図
- ※ Ｚ部詳細
M6～M12の寸法図
- ※ Ｚ部詳細
| PBSH スティール製 | PBSHS スティール製 | |
|---|---|---|
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUS303 四三酸化鉄皮膜（黒） |
| ボール | SUJ2（硬度55-60HRC） | SUS440C（硬度54-60HRC） |
| スプリング | SUS631J1 | SUS631J1 |
材質・仕上げ
| 品番 スティール製 | 品番 ステンレス製 | M(並目) | s | L | L1 | L2 | D | D1 | a | 適用ボールボタン BB→P.1268 | 荷重(N) min./max. | 質量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBSH-4 | PBSHS-4 | M4 | 0.8 | 6.5 | 3 | 5 | 2.5 | 6 | 0.6 | BB-5 | 8/14 | 2 |
| PBSH-5 | PBSHS-5 | M5 | 0.9 | 8.5 | 4 | 6.7 | 3 | 8 | 0.8 | BB-5 | 8/14 | 5 |
| PBSH-6 | PBSHS-6 | M6 | 1 | 9 | 5 | - | 3.5 | 10 | 1 | BB-6 | 11/18 | 8 |
| PBSH-8 | PBSHS-8 | M8 | 1.5 | 11 | 5.5 | - | 4.5 | 13 | 1.2 | BB-8 | 18/31 | 10 |
| PBSH-10 | PBSHS-10 | M10 | 2 | 14 | 6 | - | 6 | 16 | 1.5 | BB-10 | 24/45 | 15 |
| PBSH-12 | PBSHS-12 | M12 | 2.5 | 15 | 7 | - | 8 | 18 | 2 | BB-12 | 26/49 | 20 |
単位 : mm
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,117円 ( 1,229円 ) | 在庫品1日目当日出荷可能 |
1,393円 ( 1,532円 ) | 在庫品1日目当日出荷可能 |
1,509円 ( 1,660円 ) | 在庫品1日目当日出荷可能 |
1,651円 ( 1,816円 ) | 3日目 |
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 4日目 |
2,370円 ( 2,607円 ) | 在庫品1日目当日出荷可能 |
2,878円 ( 3,166円 ) | 4日目 |
3,101円 ( 3,411円 ) | 在庫品1日目当日出荷可能 |
3,585円 ( 3,944円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボルトタイプのボールプランジャです。
【特長】
・頭部座面で取りつけ位置が決まります。
【用途】
・ワークの位置決めに。
・金型の位置決めに。
・ワークの押し出しに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
