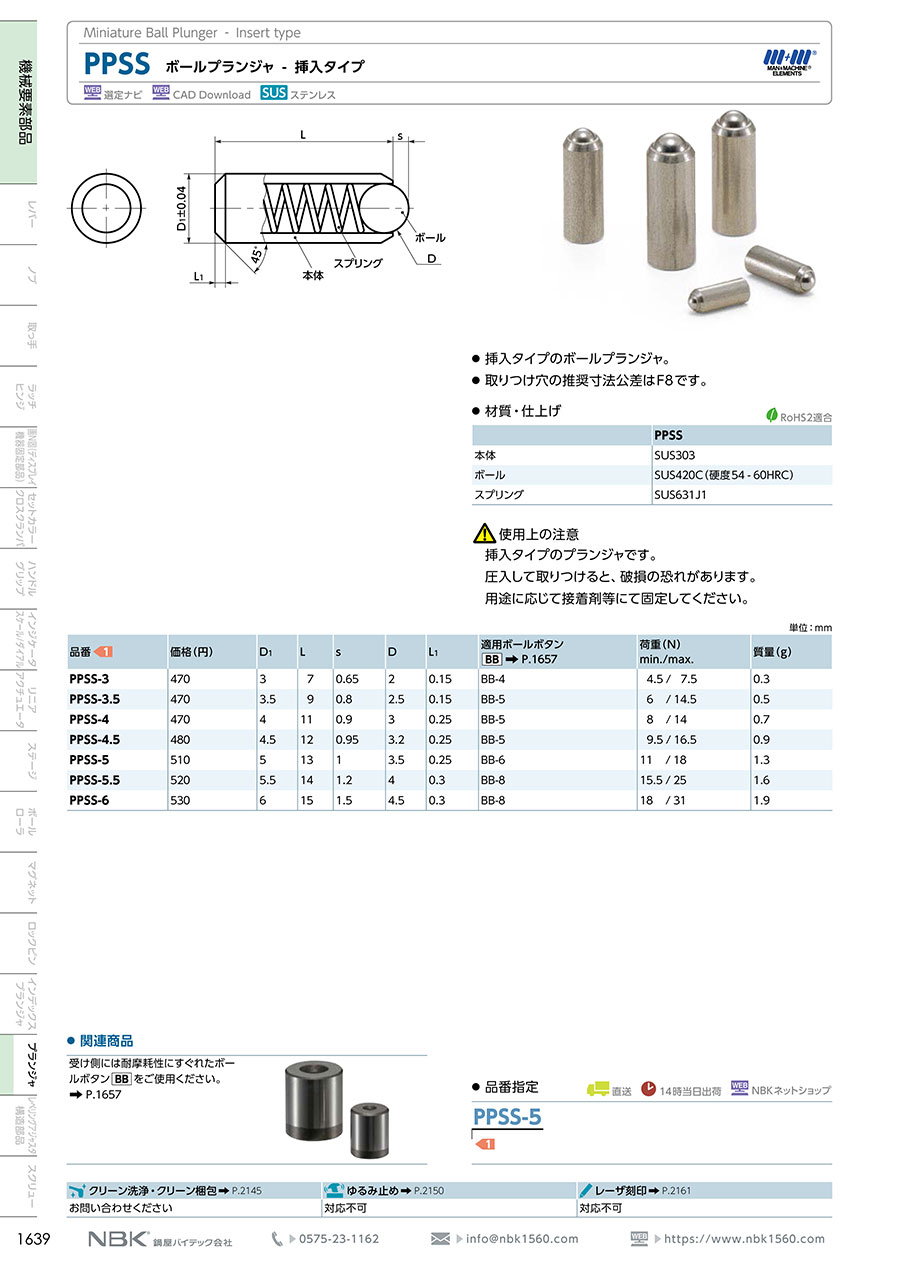

ボールプランジャ PPSS
未確定：候補が7型番あります。
商品情報
耐摩耗性にすぐれたプレスボールプランジャ
プレスボールプランジャの外観。
プレスボールプランジャ（本体、スプリング、ボール）。
| PPSS | |
|---|---|
| 本体 | SUS303 |
| ボール | SUS440C（硬度54 - 60HRC） |
| スプリング | SUS631J1 |
材質・仕上げ。
| 品番 | D1 | L | s | D | L1 | 適用ボールボタン BB→P.xxxx | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| PPSS-3 | 3 | 7 | 0.65 | 2 | 0.15 | BB-4 | 4.5/7.5 | 0.3 |
| PPSS-3.5 | 3.5 | 9 | 0.8 | 2.5 | 0.15 | BB-5 | 6/14.5 | 0.5 |
| PPSS-4 | 4 | 11 | 0.9 | 3 | 0.25 | BB-5 | 8/14 | 0.7 |
| PPSS-4.5 | 4.5 | 12 | 0.95 | 3.2 | 0.25 | BB-5 | 9.5/16.5 | 0.9 |
| PPSS-5 | 5 | 13 | 1 | 3.5 | 0.25 | BB-6 | 11/18 | 1.3 |
| PPSS-5.5 | 5.5 | 14 | 1.2 | 4 | 0.3 | BB-8 | 15.5/25 | 1.6 |
| PPSS-6 | 6 | 15 | 1.5 | 4.5 | 0.3 | BB-8 | 18/31 | 1.9 |
単位 : mm。
詳細情報
基本情報
挿入タイプのボールプランジャ。
【特長】
・受け側には耐摩耗性にすぐれたボールボタン。
・ワークの位置決めに。
・金型の位置決めに。
・取りつけ穴の推奨寸法公差はF8。
【用途】
・ワークの押し出しに。
