鍋屋バイテック

ダブルボールプランジャ PWF

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 818円～1,150円

税込単価: 900円～1,265円

両側にボールを内蔵したミニボールプランジャ。【特長】・両側面での位置決めが可能...

種類
ダブルサイドタイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

PWFダブルボールプランジャの特長

商品画像

寸法図

品番	D₁	D₂	L	L₁	s	D	荷重(N) min./max.	質量（g）
PWF-2.5	2.5	2.52	5.3	2.5	0.65	2	1.3 /2.5	0.1
PWF-3	3	3.02	7.3	2.5	0.8	2.5	2/4.5	0.2
PWF-4	4	4.03	9	3	0.9	3	2.5 /7.5	0.6
PWF-5	5	5.03	10.8	3	1.2	4	3.5 /8	1.2
PWF-7	7	7.03	14	4	2	6	4/ 12	3
PWF-8	8	8.03	18	4	2.1	6.5	6/ 15	5

単位:mm

材質・仕上げ

	PWF
本体	真鍮
ボール	SUS440C（硬度54-60HRC）
スプリング	SUS631相当

使用例

最小荷重（初期荷重）は、両側のボールのうちのどれか一方が沈み始めるときの荷重を表す。（図1）
最大荷重は、両側のボールが沈みきった状態における荷重を表す。（図2）

型番リスト

表示件数

型番

長さ L

(mm)

外径

(mm)

最小発注数量

5.3	2.5	1個
7.3	3	1個
9	4	1個
10.8	5	1個
12.6	6	1個
14	7	1個
18	8	1個

通常単価(税別) (税込単価)	通常出荷日

818円 ( 900円 )	4日目
901円 ( 991円 )	4日目
886円 ( 975円 )	在庫品1日目当日出荷可能
967円 ( 1,064円 )	在庫品1日目当日出荷可能
1,001円 ( 1,101円 )	在庫品1日目当日出荷可能
1,025円 ( 1,128円 )	4日目
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

両側にボールを内蔵したミニボールプランジャ。
【特長】
・両側面での位置決めが可能。
・取りつけは圧入するだけ。
・外周に加工されたローレットで回転を防止する。
・取りつけ穴の推奨寸法公差はH8。
【用途】
・ワークの位置決めに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

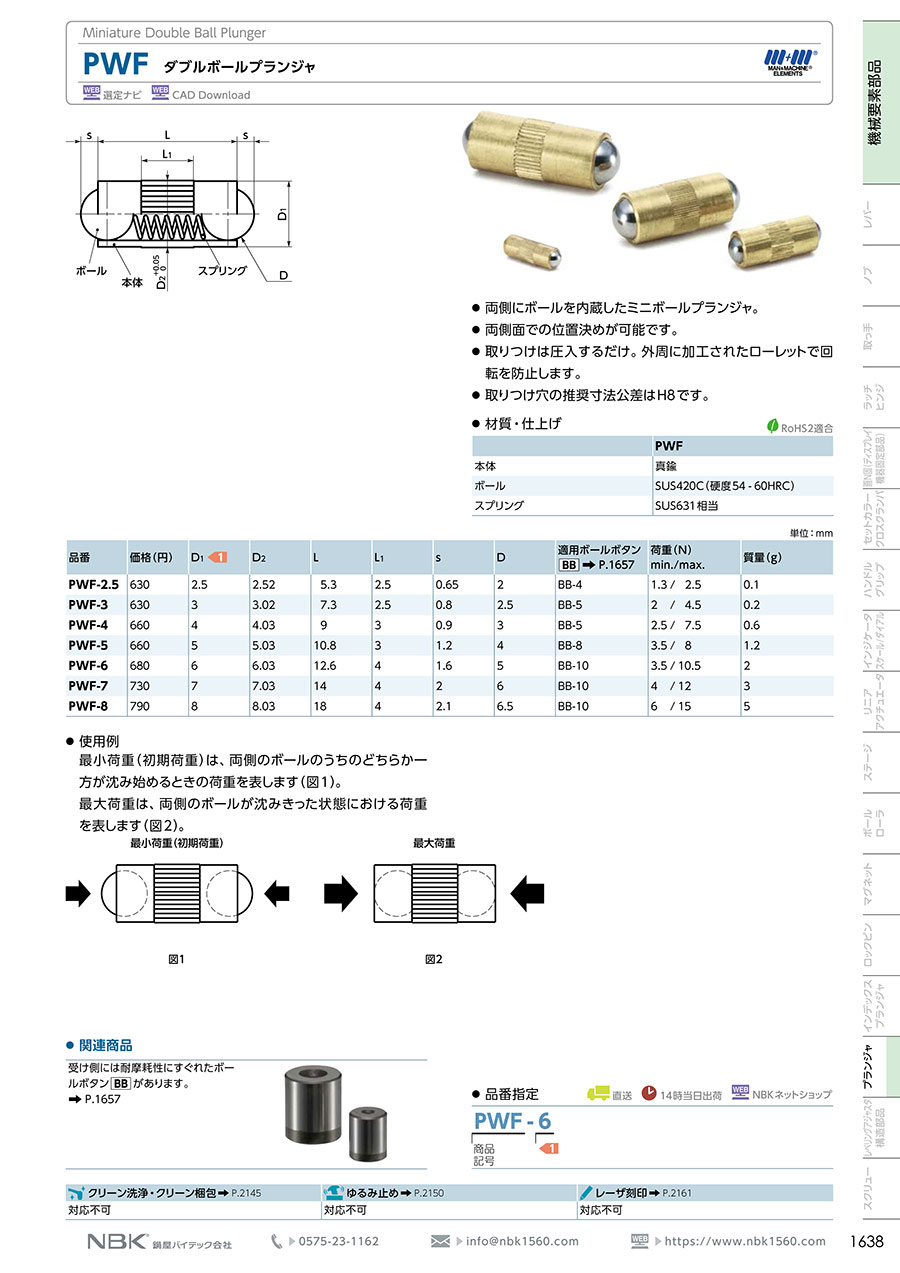

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルボールプランジャ PWFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q最小荷重、最大荷重について教えてください

最小荷重は両側のどちらかのボールが沈み始める時の荷重を表しており、最大荷重は両側のボールが沈みきった時の荷重を表します
