スプリングプランジャ PSF／PSN

Name: スプリングプランジャ PSF／PSN
Brand: 鍋屋バイテック
SKU: 221000119927
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 638円～4,489円

税込単価: 702円～4,938円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

スモールプランジャ PCF

通常価格(税別)： 358円 (税込価格：394円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

スモールプランジャ PSS／PSSS

通常価格(税別)： 366円 (税込価格：403円)

通常出荷日：在庫品1日目

豊富な種類のピンプランジャです。【特長】・スティール製とステンレス製のそれぞれ...

詳細情報を確認する

取付方法
ねじ込み
ゆるみ止め
なし
ピンプランジャ種類
球面 / 六角穴付
レンチ穴形状
六角

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が37型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

商品記号	PSF^*1	PSF-SN	PSN	PSF-KN	PSF-SS^*1
本体	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUM22L 四三酸化鉄皮膜（黒）
六角穴付き止めねじ	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUM22L 四三酸化鉄皮膜（黒）
ピン	SUM22L （硬度54 - 60HRC）四三酸化鉄皮膜（黒）	SUS303 窒化処理	デルリン^*2 （ポリアセタール白）	デルリン^*2 （ポリアセタール白）	SUM22L （硬度54 - 60HRC）四三酸化鉄皮膜（黒）
スプリング	SUS631J1	SUS631J1	SUS631J1	SUS631J1	SUS631J1

*1：PSF-SSはPSFと区別するため、ねじ部に2本線のレーザー刻印を施しています。
*2：デルリンはデュポン社の登録商標です。

規格表

PSF 本体：スティール製／ピン：スティール製・軽荷重、PSF-SS 本体：スティール製／ピン：スティール製・重荷重

単位：mm

型番	M （並目）	s	L	D	a	B	適用ボールボタン	適用レンチ	荷重（N） min./max.	質量（g）
PSF-3	M3	1	12	1	0.4	0.7	BB-4	-	2 / 4	0.4
PSF-4	M4	1.5	15	1.5	0.6	1.3	BB-4	-	4.5 / 16	0.8
PSF-5	M5	2.3	18	2.4	1.2	1.5	BB-5	PPW-5	6 / 19	1.3
PSF-6	M6	2.5	20	2.7	1.3	2	BB-6	PPW-6	6 / 19	2.5
PSF-8	M8	3	22	3.5	1.5	2.5	BB-8	PPW-8	10 / 39	6
PSF-10	M10	3	22	4	1.5	3	BB-8	PPW-10	10 / 39	9
PSF-12	M12	4	28	6	2.7	4	BB-12	PPW-12	12 / 53	16
PSF-16	M16	5	32	7.5	3.2	5	BB-12	PPW-16	45 / 100	35
PSF-20	M20	7	40	10	3.5	6	BB-16	PPW-24	52 / 125	66
PSF-24	M24	10	52	12	3.5	8	BB-16	PPW-24	70 / 170	120
PSF-5-SS	M5	2.3	18	2.4	1.2	1.5	BB-5	PPW-5	11 / 40	1.3
PSF-6-SS	M6	2.5	20	2.7	1.3	2	BB-6	PPW-6	15 / 43	2.5
PSF-8-SS	M8	3	22	3.5	1.5	2.5	BB-8	PPW-8	20 / 75	6
PSF-10-SS	M10	3	22	4	1.5	3	BB-8	PPW-10	20 / 75	9
PSF-12-SS	M12	4	28	6	2.7	4	BB-12	PPW-12	45 / 120	16
PSF-16-SS	M16	5	32	7.5	3.2	5	BB-12	PPW-16	64 / 160	35
PSF-20-SS	M20	7	40	10	3.5	6	BB-16	PPW-24	75 / 195	66
PSF-24-SS	M24	10	52	12	3.5	8	BB-16	PPW-24	75 / 245	120

PSF-SN 本体：ステンレス製／ピン：ステンレス製・軽荷重

単位：mm

型番	M （並目）	s	L	D	a	適用ボールボタン	適用レンチ	B	荷重（N） min./max.	質量（g）
PSF-4-SN	M4	1.5	15	1.5	0.6	BB-4	-	1.3	4.5 / 16	0.8
PSF-5-SN	M5	2.3	18	2.4	1.2	BB-5	PPW-5	1.5	6 / 19	1.3
PSF-6-SN	M6	2.5	20	2.7	1.3	BB-6	PPW-6	2	6 / 19	2.5
PSF-8-SN	M8	3	22	3.5	1.5	BB-8	PPW-8	2.5	10 / 39	6
PSF-10-SN	M10	3	22	4	1.5	BB-8	PPW-10	3	10 / 39	9
PSF-12-SN	M12	4	28	6	2.7	BB-12	PPW-12	4	12 / 53	16
PSF-16-SN	M16	5	32	7.5	3.2	BB-12	PPW-16	5	45 / 100	35

PSN 本体：スティール製／ピン：プラスティック製・軽荷重、PSF-KN 本体：ステンレス製／ピン：プラスティック製・軽荷重

単位：mm

型番		M （並目）	s	L	D	a	B	適用ボールボタン	適用レンチ	荷重（N） min./max.	質量（g）
PSN-4	PSF-4-KN	M4	1.5	15	1.5	0.6	1.3	BB-4	-	4.5 / 16	0.8
PSN-5	PSF-5-KN	M5	2.3	18	2.4	1.2	1.5	BB-5	PPW-5	6 / 19	1.3
PSN-6	PSF-6-KN	M6	2.5	20	2.7	1.3	2	BB-6	PPW-6	6 / 19	2.5
PSN-8	PSF-8-KN	M8	3	22	3.5	1.5	2.5	BB-8	PPW-8	10 / 39	6
PSN-10	PSF-10-KN	M10	3	22	4	1.5	3	BB-8	PPW-10	10 / 39	9
PSN-12	PSF-12-KN	M12	4	28	6	2.7	4	BB-12	PPW-12	12 / 53	16
PSN-16	PSF-16-KN	M16	5	32	7.5	3.2	5	BB-12	PPW-16	45 / 100	35

選定サポート情報

注文例

（1）商品記号（2）M（並目）

型番リスト

表示件数

型番

先端材質

本体材質

外径

(mm)

ストローク

(mm)

本体表面処理

先端表面処理

先端熱処理

初期荷重（範囲）

(N)

初期荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径

(mm)

最小発注数量

スチール	スチール	3	1	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	2	4	12	1	1個
スチール	スチール	4	1.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	4.5	16	15	1.5	1個
樹脂	ステンレス	4	1.5	なし	なし	なし	0.01～50	4.5	16	15	1.5	1個
ステンレス	ステンレス	4	1.5	なし	窒化処理	なし	0.01～50	4.5	16	15	1.5	1個
スチール	スチール	5	2.3	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	6	19	18	2.4	1個
樹脂	ステンレス	5	2.3	なし	なし	なし	0.01～50	6	19	18	2.4	1個
ステンレス	ステンレス	5	2.3	なし	窒化処理	なし	0.01～50	6	19	18	2.4	1個
スチール	スチール	5	2.3	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	11	40	18	2.4	1個
スチール	スチール	6	2.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	6	19	20	2.7	1個
樹脂	ステンレス	6	2.5	なし	なし	なし	0.01～50	6	19	20	2.7	1個
ステンレス	ステンレス	6	2.5	なし	窒化処理	なし	0.01～50	6	19	20	2.7	1個
スチール	スチール	6	2.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	15	43	20	2.7	1個
スチール	スチール	8	3	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	10	39	22	3.5	1個
樹脂	ステンレス	8	3	なし	なし	なし	0.01～50	10	39	22	3.5	1個
ステンレス	ステンレス	8	3	なし	窒化処理	なし	0.01～50	10	39	22	3.5	1個
スチール	スチール	8	3	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	20	75	22	3.5	1個
スチール	スチール	10	3	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	10	39	22	4	1個
樹脂	ステンレス	10	3	なし	なし	なし	0.01～50	10	39	22	4	1個
ステンレス	ステンレス	10	3	なし	窒化処理	なし	0.01～50	10	39	22	4	1個
スチール	スチール	10	3	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	20	75	22	4	1個
スチール	スチール	12	4	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	12	53	28	6	1個
樹脂	ステンレス	12	4	なし	なし	なし	0.01～50	12	53	28	6	1個
スチール	スチール	12	4	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	45	120	28	6	1個
スチール	スチール	16	5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.01～50	45	100	32	7.5	1個
樹脂	ステンレス	16	5	なし	なし	なし	0.01～50	45	100	32	7.5	1個
ステンレス	ステンレス	16	5	なし	窒化処理	なし	0.01～50	45	100	32	7.5	1個
スチール	スチール	16	5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	50.01～100	64	160	32	7.5	1個
スチール	スチール	20	7	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	50.01～100	52	125	40	10	1個
スチール	スチール	20	7	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	50.01～100	75	195	40	10	1個
スチール	スチール	24	10	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	50.01～100	70	170	52	12	1個
スチール	スチール	24	10	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	50.01～100	75	245	52	12	1個
樹脂	スチール	4	1.5	四三酸化鉄皮膜	なし	なし	0.01～50	4.5	16	15	1.5	1個
樹脂	スチール	5	2.3	四三酸化鉄皮膜	なし	なし	0.01～50	6	19	18	2.4	1個
樹脂	スチール	6	2.5	四三酸化鉄皮膜	なし	なし	0.01～50	6	19	20	2.7	1個
樹脂	スチール	8	3	四三酸化鉄皮膜	なし	なし	0.01～50	10	39	22	3.5	1個
樹脂	スチール	10	3	四三酸化鉄皮膜	なし	なし	0.01～50	10	39	22	4	1個
樹脂	スチール	16	5	四三酸化鉄皮膜	なし	なし	0.01～50	45	100	32	7.5	1個

通常単価(税別) (税込単価)	通常出荷日

898円 ( 988円 )	在庫品1日目当日出荷可能
818円 ( 900円 )	在庫品1日目当日出荷可能
1,607円 ( 1,768円 )	在庫品1日目当日出荷可能
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
638円 ( 702円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
778円 ( 856円 )	在庫品1日目当日出荷可能
756円 ( 832円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能
728円 ( 801円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
2,127円 ( 2,340円 )	在庫品1日目当日出荷可能
2,174円 ( 2,391円 )	在庫品1日目当日出荷可能
955円 ( 1,051円 )	在庫品1日目当日出荷可能
1,016円 ( 1,118円 )	在庫品1日目当日出荷可能
2,311円 ( 2,542円 )	4日目
2,265円 ( 2,492円 )	在庫品1日目当日出荷可能
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,347円 ( 1,482円 )	4日目
2,989円 ( 3,288円 )	4日目
1,480円 ( 1,628円 )	4日目
1,699円 ( 1,869円 )	在庫品1日目当日出荷可能
4,489円 ( 4,938円 )	4日目
3,831円 ( 4,214円 )	在庫品1日目当日出荷可能
1,913円 ( 2,104円 )	在庫品1日目当日出荷可能
2,578円 ( 2,836円 )	4日目
2,489円 ( 2,738円 )	4日目
3,586円 ( 3,945円 )	4日目
3,716円 ( 4,088円 )	4日目
974円 ( 1,071円 )	4日目
936円 ( 1,030円 )	在庫品1日目当日出荷可能
785円 ( 864円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	9日目
1,237円 ( 1,361円 )	在庫品1日目当日出荷可能
1,758円 ( 1,934円 )	4日目

詳細情報

基本情報

基本情報

豊富な種類のピンプランジャです。
【特長】
・スティール製とステンレス製のそれぞれにプラスティックピンタイプがあります。
・PSF：軽荷重・スティール製。
・PSF-SN：軽荷重・ステンレス製。
・PSN：軽荷重・スティール製・プラスティックピン。
・PSF-KN：軽荷重・ステンレス製・プラスティックピン。
・PSF-SS：重荷重・スティール製。
・商品記号により、本体材質・ピン材質・荷重タイプが選択できます。
【用途】
・ワークの位置決めに、金型の位置決めに、ワークの押し出しに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

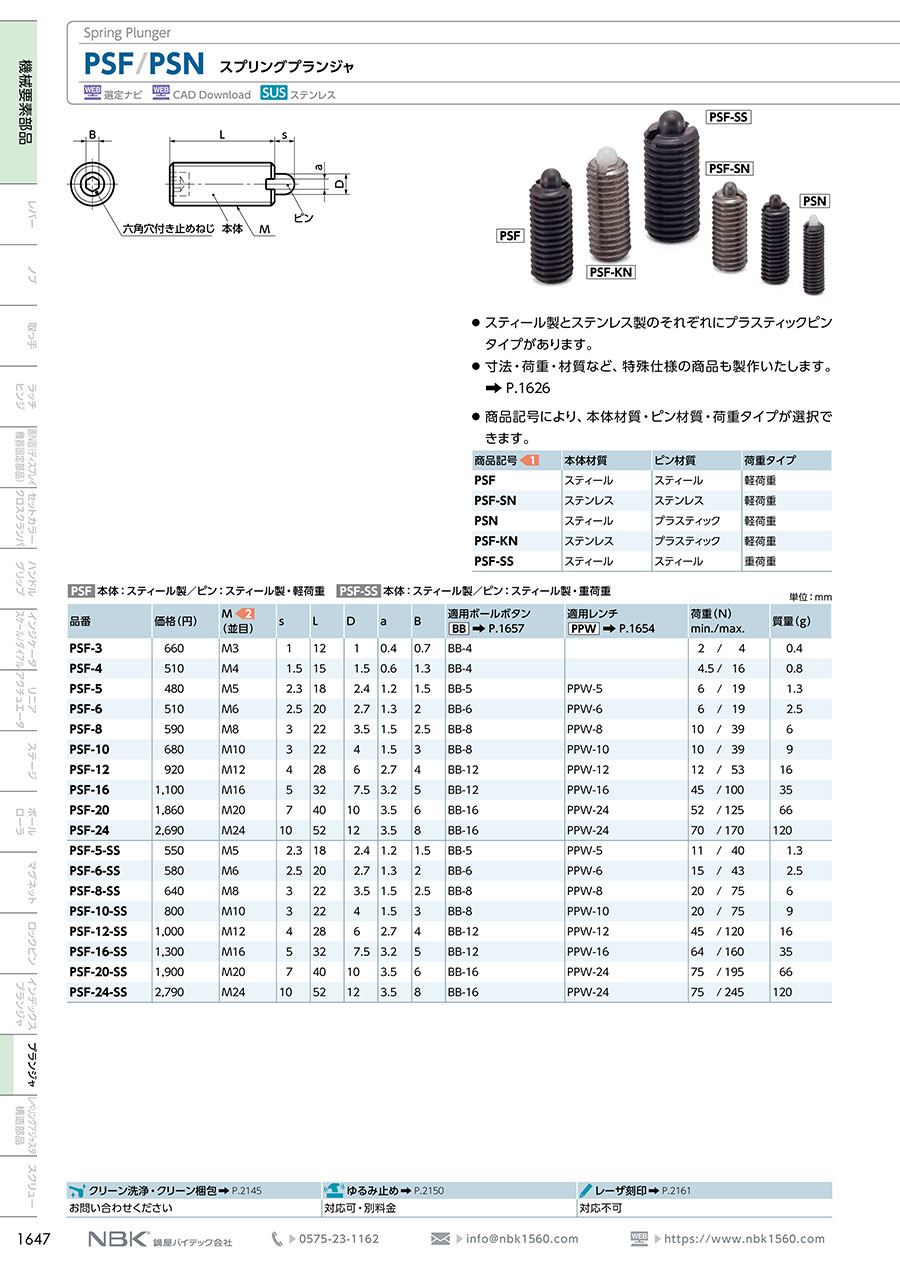

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
プランジャレンチ PPW
取りつけ・取りはずしのための専用レンチ(プランジャレンチ_PPW)です。
ミスミ
スプリングプランジャスチールボディタイプ
鍋屋バイテック社製プランジャと類似のミスミ商品です。
イマオコーポレーション
スプリングプランジャー（ZP・PL・PLH・ZN・PLN）
スプリングプランジャーの定番です｡各ネジ径に3種類の荷重を用意しております(一部除く)。また、各種材質を用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
