スプリングストップ PST／PSTS
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,904円～6,297円
- 税込単価
- 4,294円～6,927円
ワークの位置決め用途に。【特長】・機械・装置が受ける衝撃を本体内蔵のスプリング...
詳細情報を確認する- 本体材質
- SUS303相当
- 本体表面処理
- なし
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
本体はステンレス製

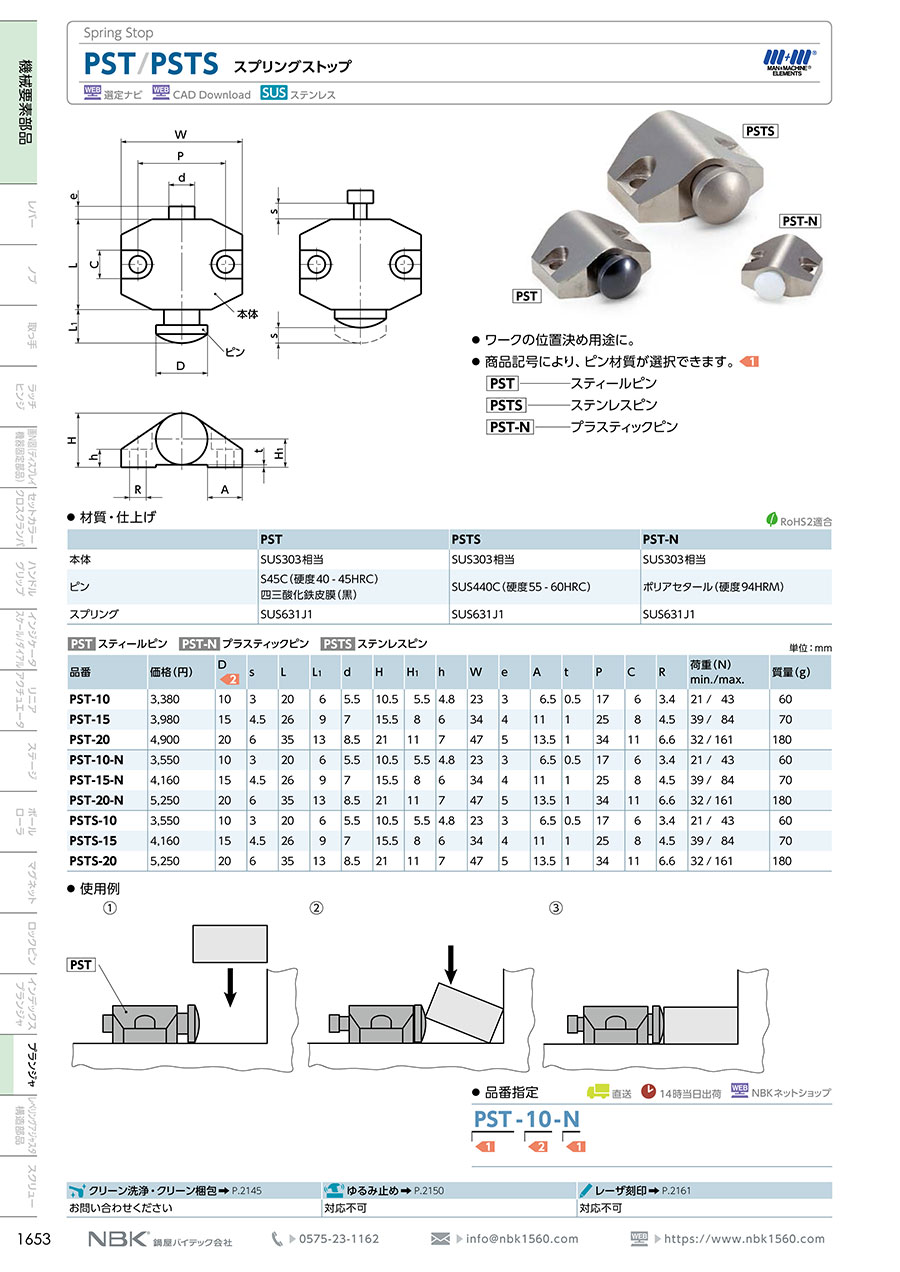

PST、PSTSの外観。
PST、PSTSの寸法図。
PST、PSTSの寸法図。
| 品番 | s | L | L1 | d | D | H | H1 | h | W | e | A | t | P | C | R | 荷重(N)min./max. | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PST-10 | 3 | 20 | 6 | 5.5 | 10 | 10.5 | 5.5 | 4.8 | 23 | 3 | 6.5 | 0.5 | 17 | 6 | 3.4 | 21/43 | 60 |
| PST-15 | 4.5 | 26 | 9 | 7 | 15 | 15.5 | 8 | 6 | 34 | 4 | 11 | 1 | 25 | 8 | 4.5 | 39/84 | 70 |
| PST-20 | 6 | 35 | 13 | 8.5 | 20 | 21 | 11 | 7 | 47 | 5 | 13.5 | 1 | 34 | 11 | 6.6 | 32/161 | 180 |
| PST-10-N | 3 | 20 | 6 | 5.5 | 10 | 10.5 | 5.5 | 4.8 | 23 | 3 | 6.5 | 0.5 | 17 | 6 | 3.4 | 21/43 | 60 |
| PST-15-N | 4.5 | 26 | 9 | 7 | 15 | 15.5 | 8 | 6 | 34 | 4 | 11 | 1 | 25 | 8 | 4.5 | 39/84 | 70 |
| PST-20-N | 6 | 35 | 13 | 8.5 | 20 | 21 | 11 | 7 | 47 | 5 | 13.5 | 1 | 34 | 11 | 6.6 | 32/161 | 180 |
材質・仕上げ
| PST | PST-N | |
|---|---|---|
| 本体 | SUS303相当 | SUS303相当 |
| ピン | S45C（硬度40-45HRC）四三酸化鉄皮膜（黒） | ポリアセタール（硬度94HRM） |
| スプリング | SUS631J1 | SUS631J1 |
使用例
使用例1。
使用例2。
使用例3。
