ショートストロークプランジャ PSPS
- 通常単価(税別)
- 1,322円～2,394円特別価格
- 税込単価
- 1,454円～2,633円特別価格
ステンレス製のショートストロークプランジャ。【特長】・ワークを傷つけない。・耐蝕性にすぐれている。・P...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PSPSショートストロークプランジャ（ステンレス製）の特長
商品画像（PSPS-S/PSPS-Z/PSPS-NZ/PSPS-NS）

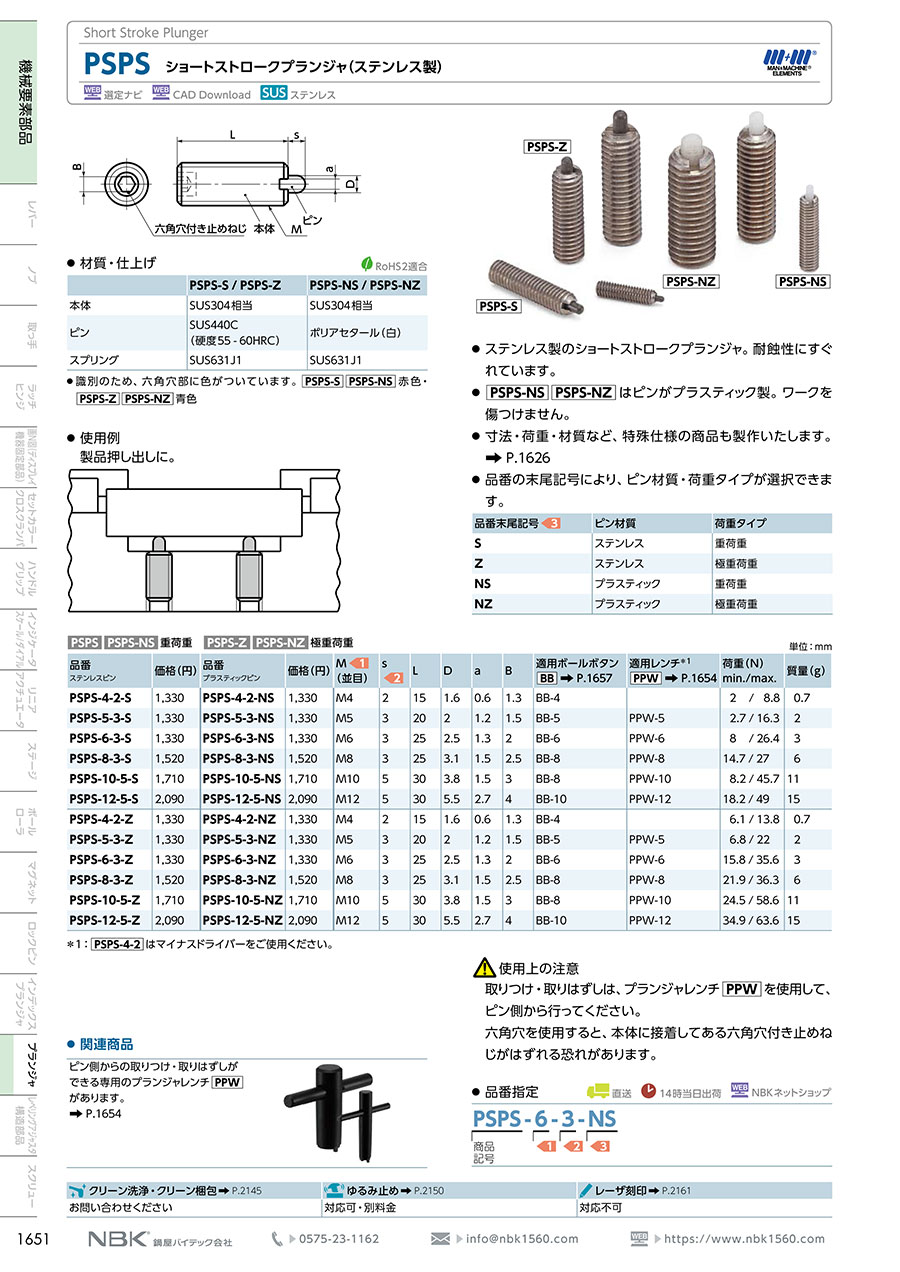

寸法図
PSPS・PSPS-NS（重荷重）/PSPS-Z・PSPS-NZ（極重荷重）
| 品番 ステンレスピン | 品番 プラスティックピン | M （並目） | s | L | D | a | B | 適用ボールボタン | 適用レンチ※ | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PSPS-4-2-S | PSPS-4-2-NS | M4 | 2 | 15 | 1.6 | 0.6 | 1.3 | BB-4 | 2 / 8.8 | 0.7 | |
| PSPS-5-3-S | PSPS-5-3-NS | M5 | 3 | 20 | 2 | 1.2 | 1.5 | BB-5 | PPW-5 | 2.7 / 16.3 | 2 |
| PSPS-6-3-S | PSPS-6-3-NS | M6 | 3 | 25 | 2.5 | 1.3 | 2 | BB-6 | PPW-6 | 8 / 26.4 | 3 |
| PSPS-8-3-S | PSPS-8-3-NS | M8 | 3 | 25 | 3.1 | 1.5 | 2.5 | BB-8 | PPW-8 | 14.7 / 27 | 6 |
| PSPS-10-5-S | PSPS-10-5-NS | M10 | 5 | 30 | 3.8 | 1.5 | 3 | BB-8 | PPW-10 | 8.2 / 45.7 | 11 |
| PSPS-12-5-S | PSPS-12-5-NS | M12 | 5 | 30 | 5.5 | 2.7 | 4 | BB-10 | PPW-12 | 18.2 / 49 | 15 |
| PSPS-4-2-Z | PSPS-4-2-NZ | M4 | 2 | 15 | 1.6 | 0.6 | 1.3 | BB-4 | 6.1 / 13.8 | 0.7 | |
| PSPS-5-3-Z | PSPS-5-3-NZ | M5 | 3 | 20 | 2 | 1.2 | 1.5 | BB-5 | PPW-5 | 6.8 / 22 | 2 |
| PSPS-6-3-Z | PSPS-6-3-NZ | M6 | 3 | 25 | 2.5 | 1.3 | 2 | BB-6 | PPW-6 | 15.8 / 35.6 | 3 |
| PSPS-8-3-Z | PSPS-8-3-NZ | M8 | 3 | 25 | 3.1 | 1.5 | 2.5 | BB-8 | PPW-8 | 21.9 / 36.3 | 6 |
| PSPS-10-5-Z | PSPS-10-5-NZ | M10 | 5 | 30 | 3.8 | 1.5 | 3 | BB-8 | PPW-10 | 24.5 / 58.6 | 11 |
| PSPS-12-5-Z | PSPS-12-5-NZ | M12 | 5 | 30 | 5.5 | 2.7 | 4 | BB-10 | PPW-12 | 34.9 / 63.6 | 15 |
単位:mm
- ※ PSPS-4-2はマイナスドライバーを使用。
材質・仕上げ
| 品番末尾記号 | ピン材質 | 荷重タイプ |
|---|---|---|
| S | ステンレス | 重荷重 |
| Z | ステンレス | 極重荷重 |
| NS | プラスティック | 重荷重 |
| NZ | プラスティック | 極重荷重 |
識別のため、六角穴部に色がついている。PSPS-S・PSPS-NSは赤色、PSPS-Z・PSPS-NZは青色。
使用例（製品押し出しに）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
1,322円 ( 1,454円 ) | 在庫品1日目当日出荷可能 |
1,443円 ( 1,587円 ) | 9日目 |
1,601円 ( 1,761円 ) | 在庫品1日目当日出荷可能 |
1,655円 ( 1,821円 ) | 在庫品1日目当日出荷可能 |
1,415円990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
1,576円 ( 1,734円 ) | 在庫品1日目当日出荷可能 |
1,601円 ( 1,761円 ) | 4日目 |
1,655円 ( 1,821円 ) | 在庫品1日目当日出荷可能 |
1,545円 ( 1,700円 ) | 在庫品1日目当日出荷可能 |
1,443円 ( 1,587円 ) | 4日目 |
1,742円 ( 1,916円 ) | 4日目 |
1,901円 ( 2,091円 ) | 4日目 |
1,676円 ( 1,844円 ) | 9日目 |
1,801円 ( 1,981円 ) | 在庫品1日目当日出荷可能 |
2,137円 ( 2,351円 ) | 在庫品1日目当日出荷可能 |
1,951円 ( 2,146円 ) | 9日目 |
1,940円 ( 2,134円 ) | 在庫品1日目当日出荷可能 |
2,394円 ( 2,633円 ) | 4日目 |
2,394円 ( 2,633円 ) | 4日目 |
2,365円 ( 2,602円 ) | 在庫品1日目当日出荷可能 |
2,253円 ( 2,478円 ) | 4日目 |
詳細情報
基本情報
ステンレス製のショートストロークプランジャ。
【特長】
・ワークを傷つけない。
・耐蝕性にすぐれている。
・PSPS-NS、PSPS-NZはピンがプラスティック製。
・品番の末尾記号により、ピン材質・荷重タイプが選択できる。
・ピン側からの取りつけ、取りはずしには専用のプランジャレンチPPWをご使用。
・受け側には耐摩耗性にすぐれたボールボタンBBをご使用。
【用途】
・ワーク位置決めに。
・製品押し出しに。
