未確定：候補が13型番あります。

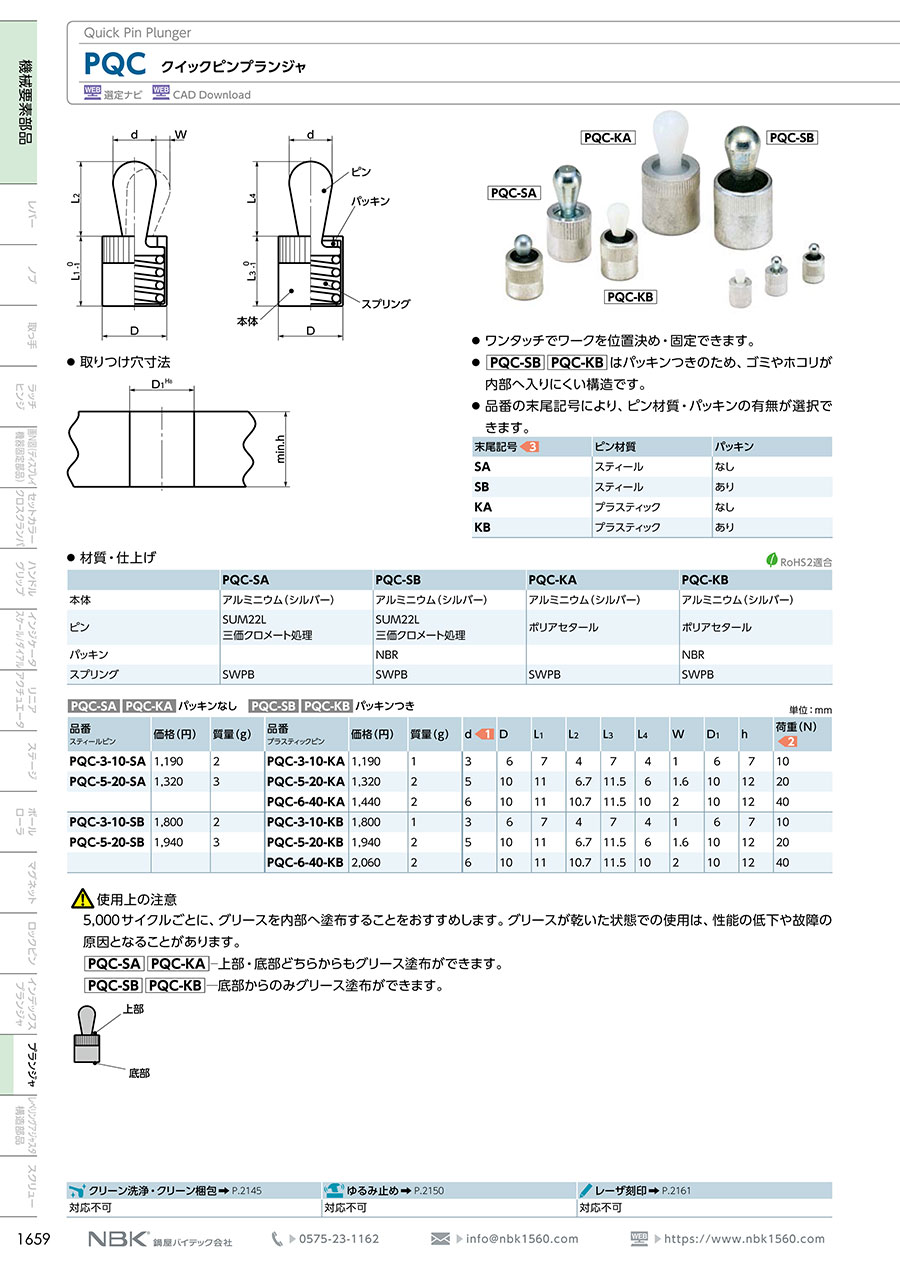

クイックピンプランジャ PQC
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,397円～7,191円
- 税込単価
- 1,537円～7,910円
ワンタッチ操作のクイックピンプランジャ。【特長】・ワンタッチでワークを位置決め...
詳細情報を確認するご注意
- 5000サイクルごとに、グリースを内部へ塗布することをおすすめします。グリースが乾いた状態での使用は、性能の低下や故障の原因となることがあります。
- PQC-SA、PQC-KAは上部・底部どちらからもグリース塗布ができます。
- PQC-SB、PQC-KBは底部からのみグリース塗布ができます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
PQC-SA/PQC-KA：パッキンなし、PQC-SB/PQC-KB：パッキンつき
単位：mm
| 型番 スティールピン | 質量 （g） | 型番 プラスティックピン | 質量 （g） | d | D | L1 | L2 | L3 | L4 | W | D1 | h | 荷重（N） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PQC-3-10-SA | 2 | PQC-3-10-KA | 1 | 3 | 6 | 7 | 4 | 7 | 4 | 1 | 6 | 7 | 10 |
| PQC-5-20-SA | 3 | PQC-5-20-KA | 2 | 5 | 10 | 11 | 6.7 | 11.5 | 6 | 1.6 | 10 | 12 | 20 |
| - | - | PQC-6-40-KA | 2 | 6 | 10 | 11 | 10.7 | 11.5 | 10 | 2 | 10 | 12 | 40 |
| PQC-3-10-SB | 2 | PQC-3-10-KB | 1 | 3 | 6 | 7 | 4 | 7 | 4 | 1 | 6 | 7 | 10 |
| PQC-5-20-SB | 3 | PQC-5-20-KB | 2 | 5 | 10 | 11 | 6.7 | 11.5 | 6 | 1.6 | 10 | 12 | 20 |
| - | - | PQC-6-40-KB | 2 | 6 | 10 | 11 | 10.7 | 11.5 | 10 | 2 | 10 | 12 | 40 |
材質・仕上げ
| PQC-SA | PQC-SB | PQC-KA | PQC-KB | |
|---|---|---|---|---|
| 本体 | アルミニウム（シルバー） | アルミニウム（シルバー） | アルミニウム（シルバー） | アルミニウム（シルバー） |
| ピン | SUM22L 三価クロメート処理 | SUM22L 三価クロメート処理 | ポリアセタール | ポリアセタール |
| パッキン | - | NBR | - | NBR |
| スプリング | SWPB | SWPB | SWPB | SWPB |
使用例
取りつけ方法
取りつけ穴寸法
クイックピンプランジャはL0（=Lm+X）の位置に取りつけてください。
なお、X寸法はワークの厚さにより変化します。ワークの厚さとX寸法との関係はX寸法表のとおりです。
L0：固定用ピンの端面からクイックピンプランジャの取りつけ穴の中心までの距離
Lm：ワークの大きさ
X：ワーク端面からクイックピンプランジャの取りつけ穴の中心までの距離
x寸法
単位：mm
| 型番 | 型番 | ワークの厚さ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 11 以上 | ||
| PQC-3-SA | PQC-3-KA | 0.8 | 0.9 | 0.9 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PQC-5-SA | PQC-5-KA | 1.3 | 1.4 | 1.4 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| - | PQC-6-KA | 1.2 | 1.2 | 1.3 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| PQC-3-SB | PQC-3-KB | 0.8 | 0.9 | 0.9 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PQC-5-SB | PQC-5-KB | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| - | PQC-6-KB | 1.3 | 1.3 | 1.4 | 1.4 | 1.5 | 1.6 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2 | 2 | 2 | 2 | 2 |
選定サポート情報
注文例
（1）d （2）荷重（N） （3）末尾記号
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
2,097円 ( 2,307円 ) | 4日目 |
1,441円 ( 1,585円 ) | 在庫品1日目当日出荷可能 |
2,158円 ( 2,374円 ) | 4日目 |
1,497円 ( 1,647円 ) | 4日目 |
2,534円 ( 2,787円 ) | 4日目 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
2,531円 ( 2,784円 ) | 在庫品1日目当日出荷可能 |
1,943円 ( 2,137円 ) | 3日目 |
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
6,997円 ( 7,697円 ) | 4日目 |
7,191円 ( 7,910円 ) | 4日目 |
3,965円 ( 4,362円 ) | 4日目 |
詳細情報
基本情報
ワンタッチ操作のクイックピンプランジャ。
【特長】
・ワンタッチでワークを位置決め・固定できます
・品番の末尾記号により、ピン材質・パッキンの有無が選択できます
・PQC-SB、PQC-KBはパッキンつきのため、ゴミやホコリが内部へ入りにくい構造です
ご注意
- 5000サイクルごとに、グリースを内部へ塗布することをおすすめします。グリースが乾いた状態での使用は、性能の低下や故障の原因となることがあります。
- PQC-SA、PQC-KAは上部・底部どちらからもグリース塗布ができます。
- PQC-SB、PQC-KBは底部からのみグリース塗布ができます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
クイックピンプランジャ PQCのレビュー
設備装置の一部に
4
4.02019/09/04
継続生産している精密生産設備の装置の一部に使用しています。装置は2箇所の固定用ピンの反対側に取付て、ワークの精度ある位置...もっと読む
0人が参考にしています。
プレート止め
3
3.02019/06/04
各材質など設定できてよい
樹脂ピンだと折れやすい
値段そこそこする。何個も使うにはつらい
0人が参考にしています。
