ワンタッチスライドヒンジ 230（85°開き）
- 通常単価(税別)
- 345円
- 税込単価
- 380円
【特長】・ワンタッチ取り付けが可能。外側から丁番が見えません。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

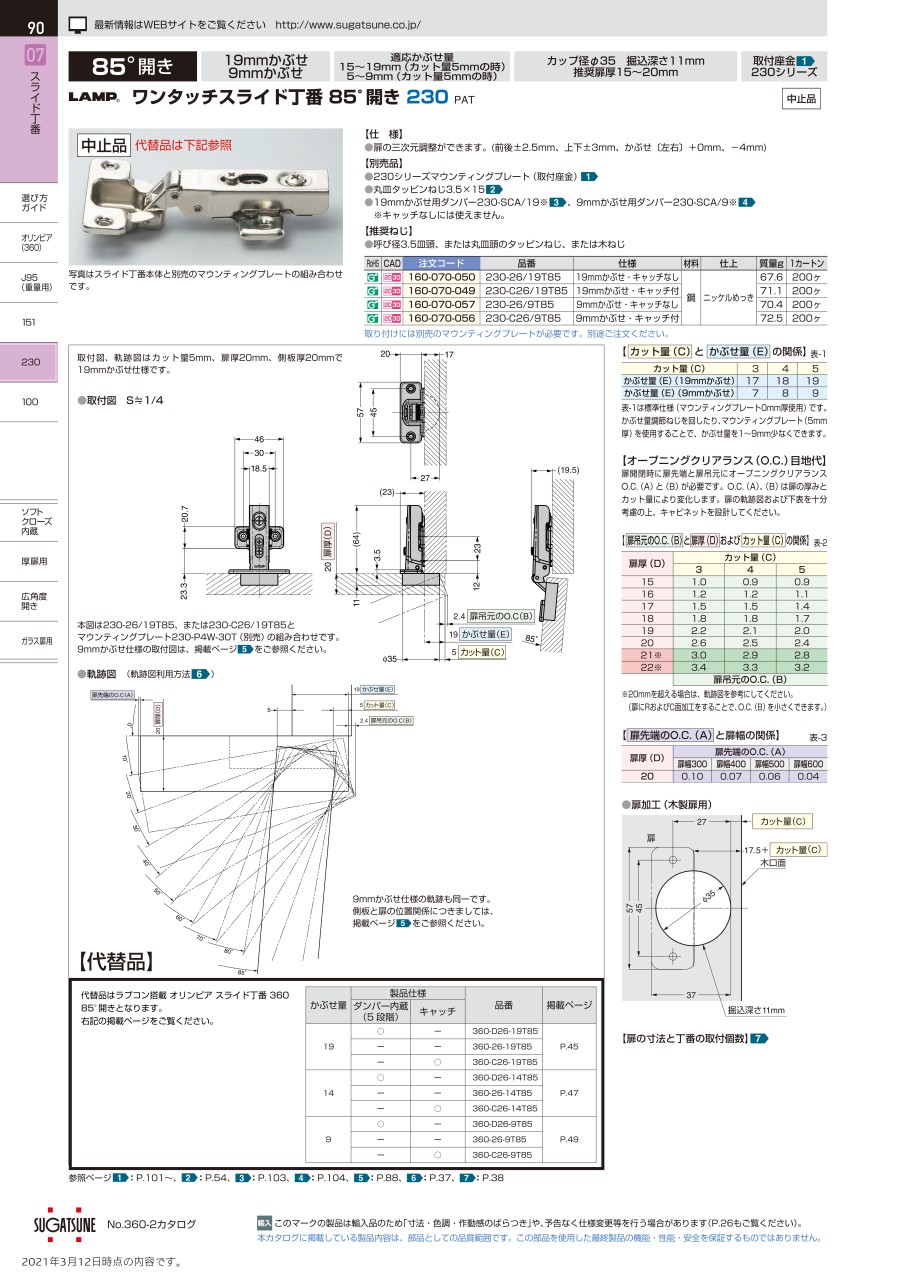

230-C26/19T85の仕様・寸法情報
商品情報
外形図
230-26/19T85、または230-C26/19T85（キャッチ付）とマウンティングプレート 230-P4W-30T（別売）の組み合わせです。
規格表
| 型 番 | 仕 様 | 材 料 | 仕 上 | 質量g |
|---|---|---|---|---|
| 230-26/19T85 | 19mmかぶせ・キャッチなし | 鋼 | ニッケル めっき | 67.6 |
| 230-C26/19T85 | 19mmかぶせ・キャッチ付 | 71.1 |
使用例
●取付加工図 板金扉用
※1：深さ11mmの位置でカップ底面を受けられるよう設定ください。
※2：この取付穴には皿逃げ加工（面取り）をお願いします。（φ5.2皿）
※3：ナット溶接やバーリング加工等雌ねじ機能が必要です。
商品特長詳細
●軌跡図
選定サポート情報
【 カット量（C） と かぶせ量（E） の関係】表-1
| カット量（C） | 3 | 4 | 5 |
| かぶせ量（E）（19mmかぶせ） | 17 | 18 | 19 |
表-1は標準仕様（マウンティングプレート0mm厚使用）です。かぶせ量調節ねじを回したり、マウンティングプレート（5mm厚）を使用することで、かぶせ量を1～ 9mm少なくできます。
【オープニングクリアランス（O.C.）目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
【 扉吊元のO.C.（B） と扉厚（D）および カット量（C） の関係】表-2
| 扉厚（D） | カット量（C） | ||
|---|---|---|---|
| 3 | 4 | 5 | |
| 15 | 1.0 | 0.9 | 0.9 |
| 16 | 1.2 | 1.2 | 1.1 |
| 17 | 1.5 | 1.5 | 1.4 |
| 18 | 1.8 | 1.8 | 1.7 |
| 19 | 2.2 | 2.1 | 2.0 |
| 20 | 2.6 | 2.5 | 2.4 |
| 21※ | 3.0 | 2.9 | 2.8 |
| 22※ | 3.4 | 3.3 | 3.2 |
| - | 扉吊元のO.C.（B） | ||
※ 20mmを超える場合は、軌跡図を参考にしてください。（扉にRおよびC面加工をすることで、O.C.（B）を小さくできます。）
【 扉先端のO.C.（A）と扉幅の関係】表-3
| 扉厚（D） | 扉先端のO.C.（A） | |||
|---|---|---|---|---|
| 扉幅300 | 扉幅400 | 扉幅500 | 扉幅600 | |
| 20 | 0.10 | 0.07 | 0.06 | 0.04 |
