LAMP ドロップ蝶番 SDH-001型
- 通常単価(税別)
- 1,041円～1,089円
- 税込単価
- 1,145円～1,198円
【特長】・3方向調節式の蝶番です。・かぶせ量調節ねじで、かぶせ量は14～16mmの範囲で調節できます。...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
SDH-001、SDH-001BLの外観
| 型番 | 材料 | 仕上 | 適応かぶせ量 | 推奨扉厚 | 開き角度 |
|---|---|---|---|---|---|
| SDH-001 | 亜鉛合金（ZDC） | ニッケルめっき | 14～16 | 16～20 | 90° |
| SDH-001BL | 焼付塗装／ブラック |
使用例
ソフトダウンステー重量用HDS-10型との組み合わせ例
商品特長詳細
軌跡図
扉の開閉にはオープニングクリアランス分の目地が必ず必要。本図は扉厚20mm底板厚20mmで、16mmかぶせ仕様。扉厚が変わるとオープニングクリアランスの数値が変化する。
詳細情報
基本情報
【特長】
・3方向調節式の蝶番です。
・かぶせ量調節ねじで、かぶせ量は14～16mmの範囲で調節できます。
・本体固定ねじを緩めると、すき間を1mm多くしたり、左右調節を±1mmの範囲で行えます。
・掘込深さ：12mm。
・別売品でSDH-001BL用のなべタッピンねじ3×13（なべ頭黒塗装）もご用意できます。
・ガラス扉用もあります。
【用途】
・扉の開閉には欠かせない丁番に適用。
・ライティングデスク用扉、特に、ソフトダウンステーSDS-100、NSDX-10との併用に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

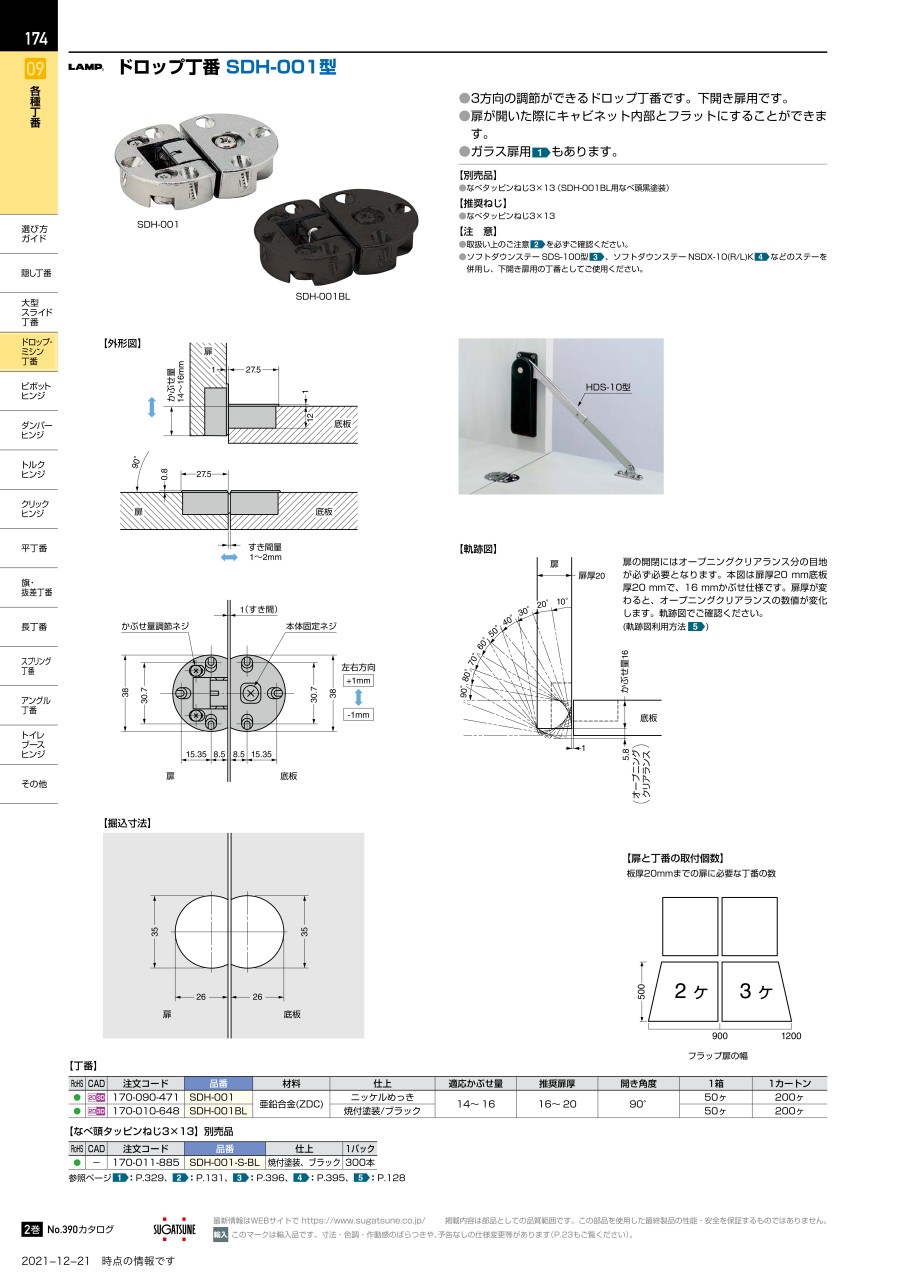

カタログ
