トルクヒンジ TI200-1417型 インサート取付仕様
- 通常単価(税別)
- 2,573円～2,666円
- 税込単価
- 2,830円～2,933円
インサート取付仕様のトルクヒンジ TI200-1417型。【特長】・扉の開閉時...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
トルクヒンジ インサート取付仕様 TI200-1417の詳細
トルクヒンジ インサート取付仕様 TI200-1417 回転イメージ
トルクヒンジ インサート取付仕様 TI200-1417 使用例
トルクヒンジ インサート取付仕様 TI200-1417の寸法
（単位：mm）
トルクヒンジ インサート取付仕様 TI200-1417 寸法図
トルクヒンジ インサート取付仕様 TI200-1417の仕様
| 品番 | 材料 | 仕上 | トルク（右回転） | トルク（左回転） | 質量 | ||
|---|---|---|---|---|---|---|---|
| TI200-1417-7-025 | 亜鉛合金／鋼 | 素地 | 1.56±20%N・m | 15.9±20%kgf・cm | 2.5±12%N・m | 25.5±12%kgf・cm | 21g |
| TI200-1417-7-035 | 亜鉛合金／鋼 | 素地 | 2.19±20%N・m | 22.3±20%kgf・cm | 3.5±12%N・m | 35.7±12%kgf・cm | 21g |
- 開閉角度：360°
- 使用温度：0℃～60℃
注意・禁止事項
- ※ 扉（蓋）1枚につき2個使いを推奨します。
- ※ 製品取付後のトルク値は、単体のトルク値に対して約10%大きくなります。
- ※ ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
- ※ 連続動作（短時間での繰り返し動作）はしないでください。
- ※ 水・油・潤滑剤などがかからないようにしてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,666円 ( 2,933円 ) | 4日目 |
2,573円 ( 2,830円 ) | 4日目 |
詳細情報
基本情報
インサート取付仕様のトルクヒンジ TI200-1417型。
【特長】
・扉の開閉時に手を離しても、反動（スプリングバック）を1°以下に抑える。静トルク（静止時からの動き出し）と動トルク（回転中）の差10%以内。非常にスムーズな操作性。磨耗が少なく優れた耐久性。右回転のトルク値は、左回転のトルク値の約60%。ガラス繊維ポリアミド製部品にインサートして取り付け。
【用途】
・自動車などのヘッドレスト、液晶モニターなど。

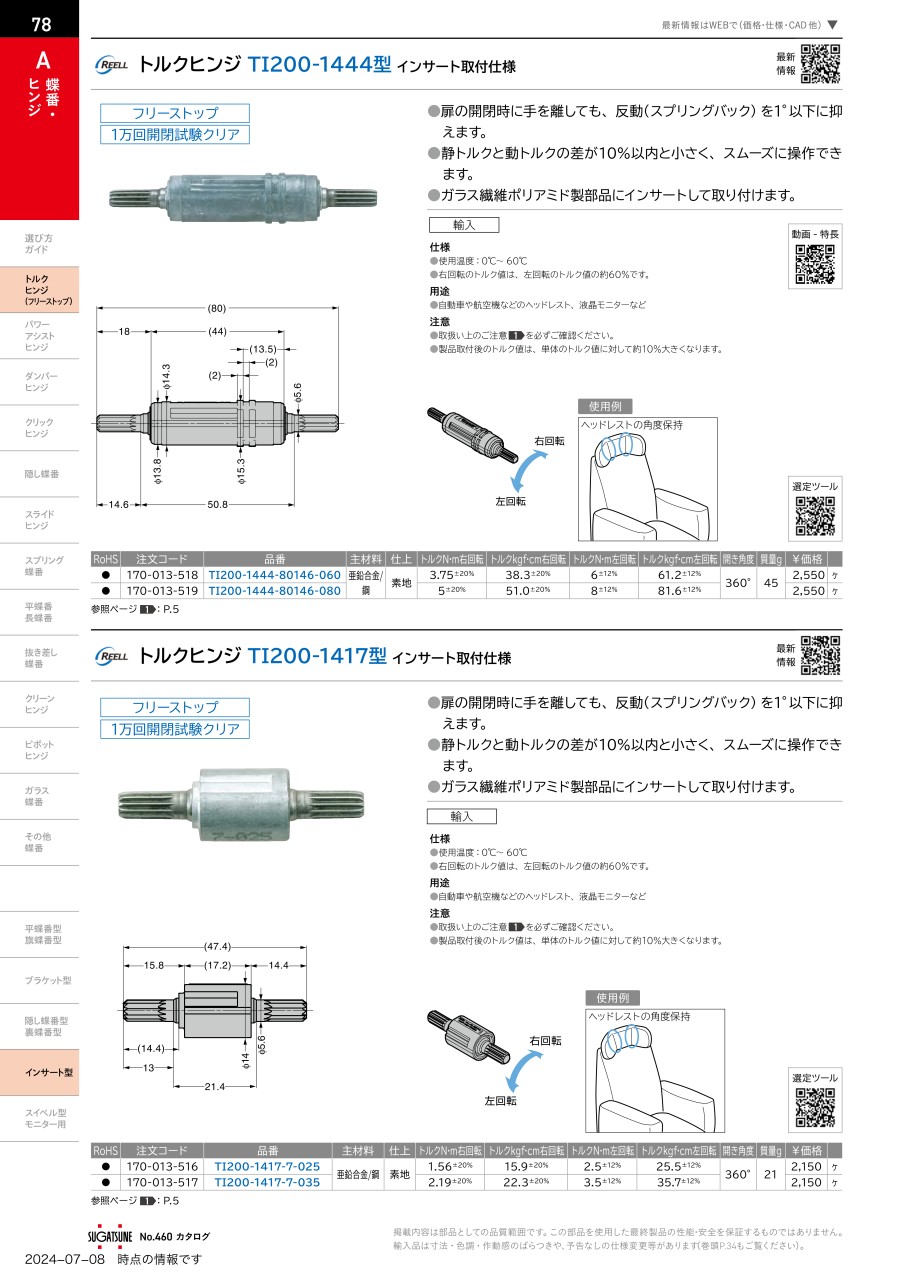

カタログ
