LAMP トルクヒンジ HG-TB型

Name: LAMP トルクヒンジ HG-TB型
Brand: スガツネ工業
SKU: 221000119264
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 1,474円～2,476円

税込単価: 1,621円～2,724円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP トルクヒンジ HG-TS型

3.8

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP トルクヒンジ HG-TA20・HG-TA30・HG-TA45型

4.6

通常価格(税別)： 1,383円 (税込価格：1,521円)

通常出荷日：在庫品1日目

作動範囲内の往復のトルクが一定のトルクヒンジ。【特長】・任意の角度を保持できる...

詳細情報を確認する

種類
特殊蝶番
本体材料
ステンレス鋼(SUS430)
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
長さ【範囲選択】 (mm)
40.1～50
幅【範囲選択】 (mm)
～25
用途
標準 / 耐食性
本体仕上
バレル研磨

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報

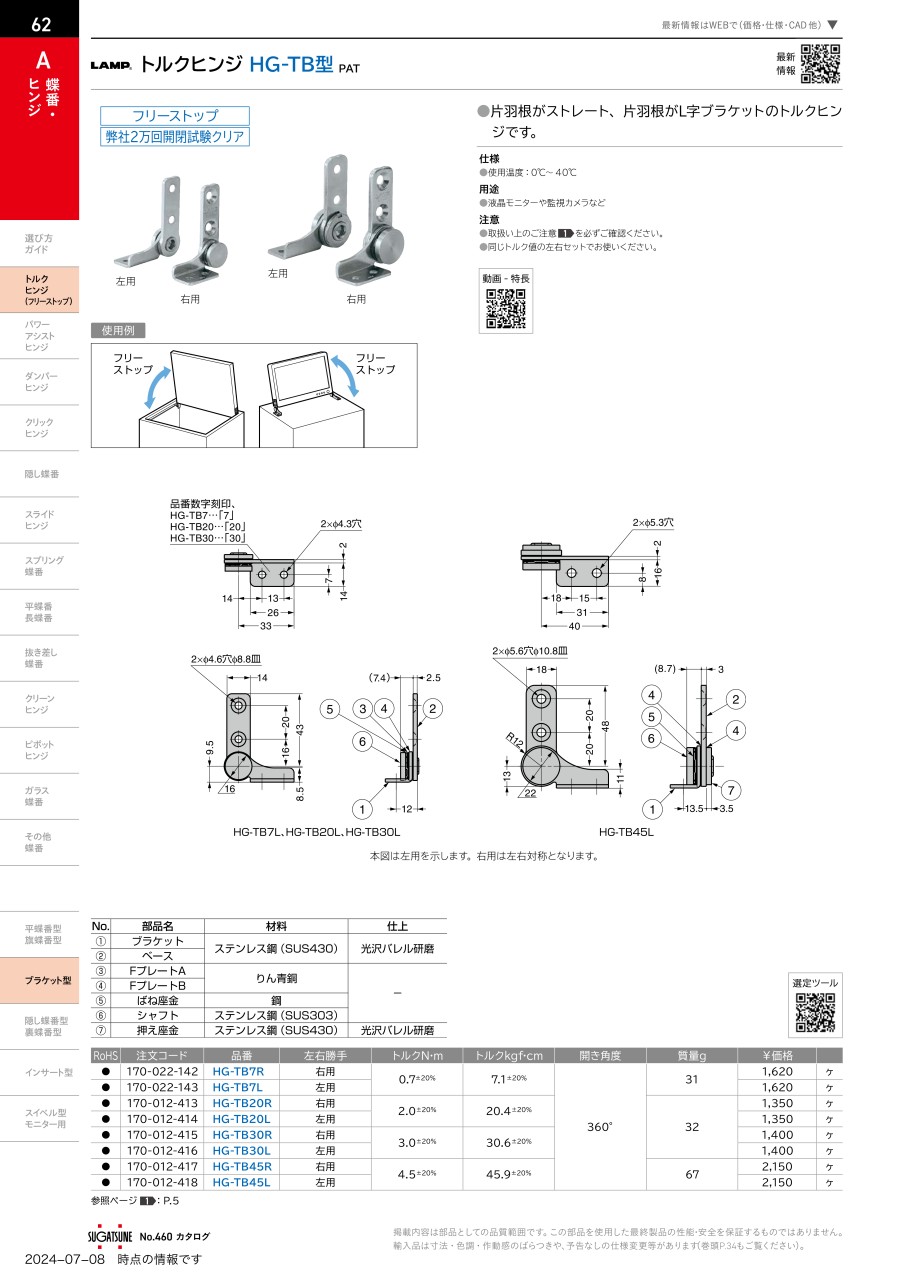

カタログ

商品情報

外形図

HG-TB7L、HG-TB20L、HG-TB30L

HG-TB45L

本図は左用を示します。右用は左右対称となります。

製品仕様

No.	部品名	材料	仕上
（1）	ブラケット	ステンレス網（SUS430）	光沢パレル研磨
（2）	ベース	ステンレス網（SUS430）	光沢パレル研磨
（3）	FプレートA	りん青銅	ー
（4）	FプレートB	りん青銅
（5）	ばね座金	鋼
（6）	シャフト	ステンレス鋼（SUS303）
（7）	押え座金	ステンレス鋼（SUS430）	光沢パレル研磨

規格表

型番	左右勝手	トルクN・m	トルクkgf・cm	開き角度	質量g
HG-TB7R	右用	0.7^±20%	7.1^±20%	360°	31
HG-TB7L	左用	0.7^±20%	7.1^±20%		31
HG-TB20R	右用	2.0^±20%	20.4^±20%		32
HG-TB20L	左用	2.0^±20%	20.4^±20%
HG-TB30R	右用	3.0^±20%	30.6^±20%
HG-TB30L	左用	3.0^±20%	30.6^±20%
HG-TB45R	右用	4.5^±20%	45.9^±20%		67
HG-TB45L	左用	4.5^±20%	45.9^±20%		67

使用例

注意・禁止事項

同じトルク値の左右セットでお使いください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
オールステンレス鋼製ではないため、水回りではご使用できません。

型番リスト

表示件数

型番

長さ

(mm)

幅

(mm)

勝手違い

トルク(同じトルク値の左右セットでお使いください)

(N・m)

発注コード

注文コード

RoHS?

最小発注数量

43	14	左用	0.7	-	170-022-143	10	1個
43	14	右用	0.7	-	170-022-142	10	1個
43	14	左用	2.0	380-2256	170-012-414	10	1個
43	14	右用	2.0	380-2264	170-012-413	10	1個
43	14	左用	3.0	380-2272	170-012-416	10	1個
43	14	右用	3.0	380-2281	170-012-415	10	1個
48	18	左用	4.5	380-2299	170-012-418	10	1個
48	18	右用	4.5	380-2302	170-012-417	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
2,476円 ( 2,724円 )	在庫品1日目当日出荷可能
2,435円 ( 2,679円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

作動範囲内の往復のトルクが一定のトルクヒンジ。
【特長】
・任意の角度を保持できるフリーストップ仕様。
・トルク0.7N・m仕様が新しく加わった。
・作動範囲内の往復のトルクは一定。
・2万回の開閉試験をクリア。
・使用温度：0～40℃。
・開閉角度：360°。
【用途】
・液晶モニターや監視カメラなど。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
LAMP トルクヒンジ HG-TA20・HG-TA30・HG-TA45型
扉を任意な角度で保持できます。安全対策に最適です

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
