スガツネ工業

LAMP トルクヒンジ HG-IT型

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 885円～3,031円

税込単価: 974円～3,334円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

扉を任意な角度で保持でき安全対策に最適なトルクヒンジです。【特長】・任意の角度...

種類
特殊蝶番
本体材料
ステンレス鋼(SUS304)
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
勝手違い
左右兼用
用途
標準 / 耐食性
本体仕上
バレル研磨

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HG-ITMタイプ
（図はカバー装着時）

HG-ITSタイプ
（図はカバーなし）

カバーA

カバーB

カバーC

製品仕様

No.	部品名	材料	仕上
（1）	ベース	ステンレス鋼（SUS304）	光沢バレル研磨
（2）	ブラケット	ステンレス鋼（SUS304）	光沢バレル研磨
（3）	シャフト	ステンレス鋼（SUS303）	素地
（4）	フリクションプレート	りん青銅	光沢バレル研磨
（5）	波ワッシャー	鋼	ニッケルめっき
（6）	カバー	ABS樹脂	シルバーメタリック塗装/クリア

※（5）はHG-ITS、HG-ITM型のみ（トルクフリータイプにはありません。）

規格表

【ヒンジ】

型番	トルクN・m	トルクkgf・cm	開き角度	質量g
HG-ITS25	2.5^±20%	25.49^±20%	190°	50
HG-ITS35	3.5^±20%	35.69^±20%	190°	50
HG-ITM50	5.0^±20%	50.98^±20%	193°	130
HG-ITM70	7.0^±20%	71.38^±20%	193°	130
HG-ITSF	-	-	190°	50
HG-ITMF	-	-	193°	130

【カバー】

型番	対応ヒンジ	質量g
HG-ITSC	HG-ITSタイプ	10
HG-ITMC	HG-ITMタイプ	18

使用例

【カバー取付方法】

注意・禁止事項

ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ

(mm)

幅【範囲選択】

(mm)

幅

(mm)

トルク

(N・m)

品名

発注コード

RoHS?

最小発注数量

40.1～50	44	65.1～85	80	5.0	ヒンジ	344-9009	10	1個
40.1～50	44	65.1～85	80	7.0	ヒンジ	344-9017	10	1個
50.1～60	54	65.1～85	80	-	HG-ITM用カバー	344-9025	-	1個
40.1～50	44	65.1～85	80	-	ヒンジ	-	10	1個
40.1～50	45	35.1～45	44	2.5	ヒンジ	344-9033	10	1個
40.1～50	45	35.1～45	44	3.5	ヒンジ	344-9041	10	1個
50.1～60	54	65.1～85	80	-	HG-ITS用カバー	344-9050	-	1個
40.1～50	45	35.1～45	44	-	ヒンジ	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
3,031円 ( 3,334円 )	在庫品1日目当日出荷可能
968円 ( 1,065円 )	在庫品1日目当日出荷可能
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
1,683円 ( 1,851円 )	在庫品1日目当日出荷可能
885円 ( 974円 )	在庫品1日目当日出荷可能
1,428円 ( 1,571円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

扉を任意な角度で保持でき安全対策に最適なトルクヒンジです。
【特長】
・任意の角度を保持できるフリーストップ仕様です。
・可動範囲内の往復のトルクは一定です（可動範囲は0°～180°）。
・本体と同色のカバー（別売）を取り付けると取付穴が隠れ、すっきりとした外観になります。
・トルク値が一目でわかるシール付です。
・同型でトルクフリータイプ（トルクなしヒンジ）もあります（HG-ITSF、HG-ITMF）。
・複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。
・使用温度：－10～50℃。
【用途】
・液晶モニターや監視カメラなどに適用。

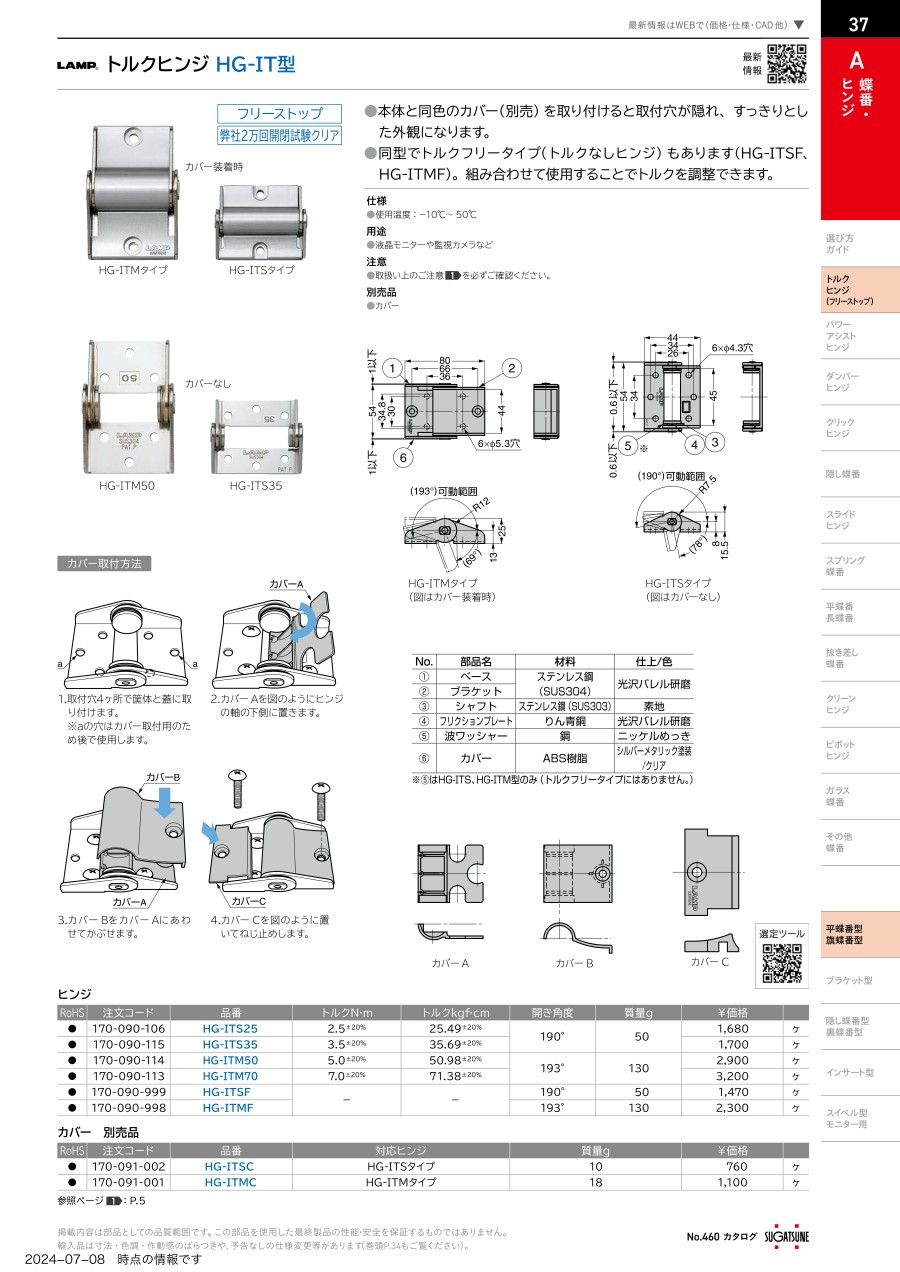

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
LAMP トルクヒンジ HG-TS型
任意の角度で保持可能なフリーストップ仕様のトルクヒンジです。
スガツネ工業
REELL ワンウェイトルクヒンジ PH35型
一方向にトルクが発生する亜鉛合金製トルクヒンジです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
