調整式トルクヒンジ 72-1-4145・72-1-4146
- 通常単価(税別)
- 3,869円～4,297円
- 税込単価
- 4,256円～4,727円
通常出荷日：在庫品1日目当日出荷可能
扉を任意な角度で保持でき安全対策に最適なトルクヒンジです。【特長】・六角棒スパナ（呼び4）でトルク調整...
詳細を確認- ヒンジ同士の軸心がずれないように取り付けてください。
指定トルク範囲内にて、トルク調節をしながらご使用ください。
調整ねじの回し過ぎは破損の原因となります。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | アルミニウム合金 | アルマイト処理/シルバー、ブラック |
| （2） | 軸部 | ポリアセタール（POM） | ホワイト |
規格表
| 型 番 | 色 | トルクN・m | トルクkgf・cm | 質量g |
|---|---|---|---|---|
| 72-1-TM-4145 | シルバー | 0～5 | 0～51 | 60 |
| 72-1-TM-4146 | ブラック |
注意・禁止事項
- ヒンジ同士の軸心がずれないように取り付けてください。
- 指定トルク範囲内にて、トルク調節をしながらご使用ください。調整ねじの回し過ぎは破損の原因となります。
詳細情報
基本情報
扉を任意な角度で保持でき安全対策に最適なトルクヒンジです。
【特長】
・六角棒スパナ（呼び4）でトルク調整ができます。
・軸の向きを水平にしても垂直にしてもご使用できます。
・ヒンジ本体はアルミニウム合金製で軽量です。
ご注意
- ヒンジ同士の軸心がずれないように取り付けてください。
指定トルク範囲内にて、トルク調節をしながらご使用ください。
調整ねじの回し過ぎは破損の原因となります。

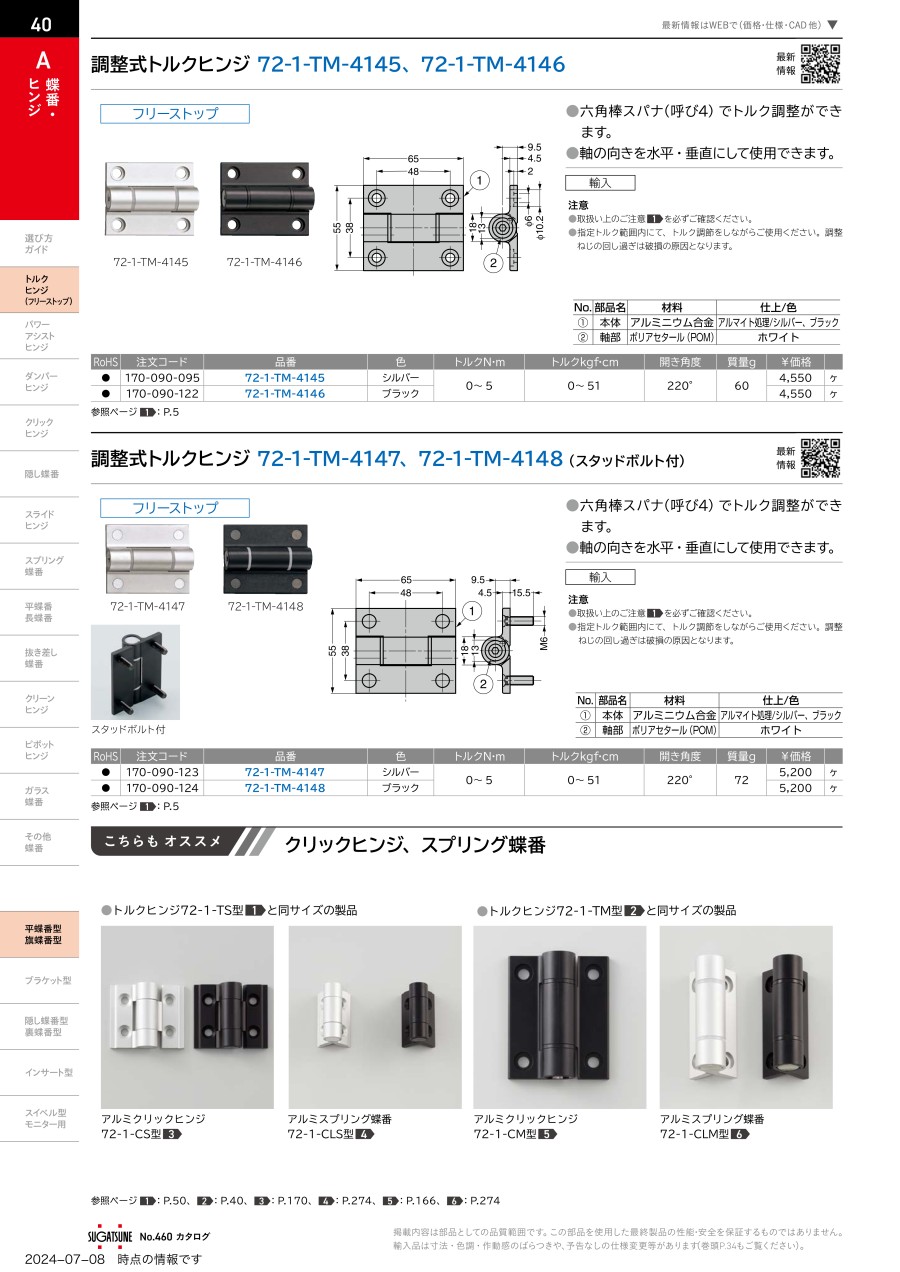

カタログ
商品担当おすすめ
調整式トルクヒンジ 72-1-4145・72-1-4146のレビュー
大型扉用
5
5.02022/04/28
わりと重量のある金属製扉に使用しました。安定感抜群、厚みがありつつスッキリシンプルな見た目も良いです。
0人が参考にしています。
ブースの扉に使用
5
5.02020/10/07
樹脂の開閉式の簡易ブースの扉の部分にキャスターを付けて使用しています。任意の角度で保持できることと大きさでこの商品を選び...もっと読む
0人が参考にしています。
