ダンパーヒンジ HG-JHM20
- 通常単価(税別)
- 4,613円～4,996円
- 税込単価
- 5,074円～5,496円
ラプコン・ダンパーヒンジUDH型を組み込んだコンパクトなダンパーヒンジです。【...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
ダンパーヒンジ HG-JHM20の仕様
ダンパーヒンジ HG-JHM20 イメージ1
ダンパーヒンジ HG-JHM20 イメージ2
ダンパーヒンジ HG-JHM20の寸法
（単位：mm）
ダンパーヒンジ HG-JHM20 取付加工図
取付例／扉の最大モーメントの求め方
（単位：mm）
ダンパーヒンジ HG-JHM20 平面図
ダンパーヒンジ HG-JHM20 断面図
| 型番 | 部品名 | 主材料 | 仕上／色 |
|---|---|---|---|
| （1） | ブラケット | ポリアセタール（POM） | ブラック |
| （2） | 受座 | アルミニウム合金（ADC） | 焼付塗装／ブラック |
| （3） | カバー | ABS樹脂 | ブラック／ホワイト |
| （4） | ラプコンダンパー | - | - |
| 品番 | 色 | トルクN・m | トルクkgf・cm | 内蔵ダンパー底部の色 |
|---|---|---|---|---|
| HG-JHM20-80BL | ブラック | 6～ 8 | 61.2～ 81.6 | イエロー |
| HG-JHM20-80WT | ホワイト |
注意・禁止事項
- ※ トルク範囲は、蓋1枚に対してヒンジを左右1セット使用した場合の値です。
- ※ ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
- ※ 上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
- ※ 付属のタッピンねじは使用しません。M4の皿ねじをご使用ください（お客様にて別途ご用意ください）。
この商品の付属品
- 十字穴付皿タッピンねじ4×20
詳細情報
基本情報
ラプコン・ダンパーヒンジUDH型を組み込んだコンパクトなダンパーヒンジです。
【特長】
・開き方向の動きもスムーズです。
・上蓋インセット仕様です。
・取付穴はルーターで容易に加工できます。
・カバー付きで取付ねじが外から見えず、すっきりとした外観です。
【用途】
・安全対策に最適。

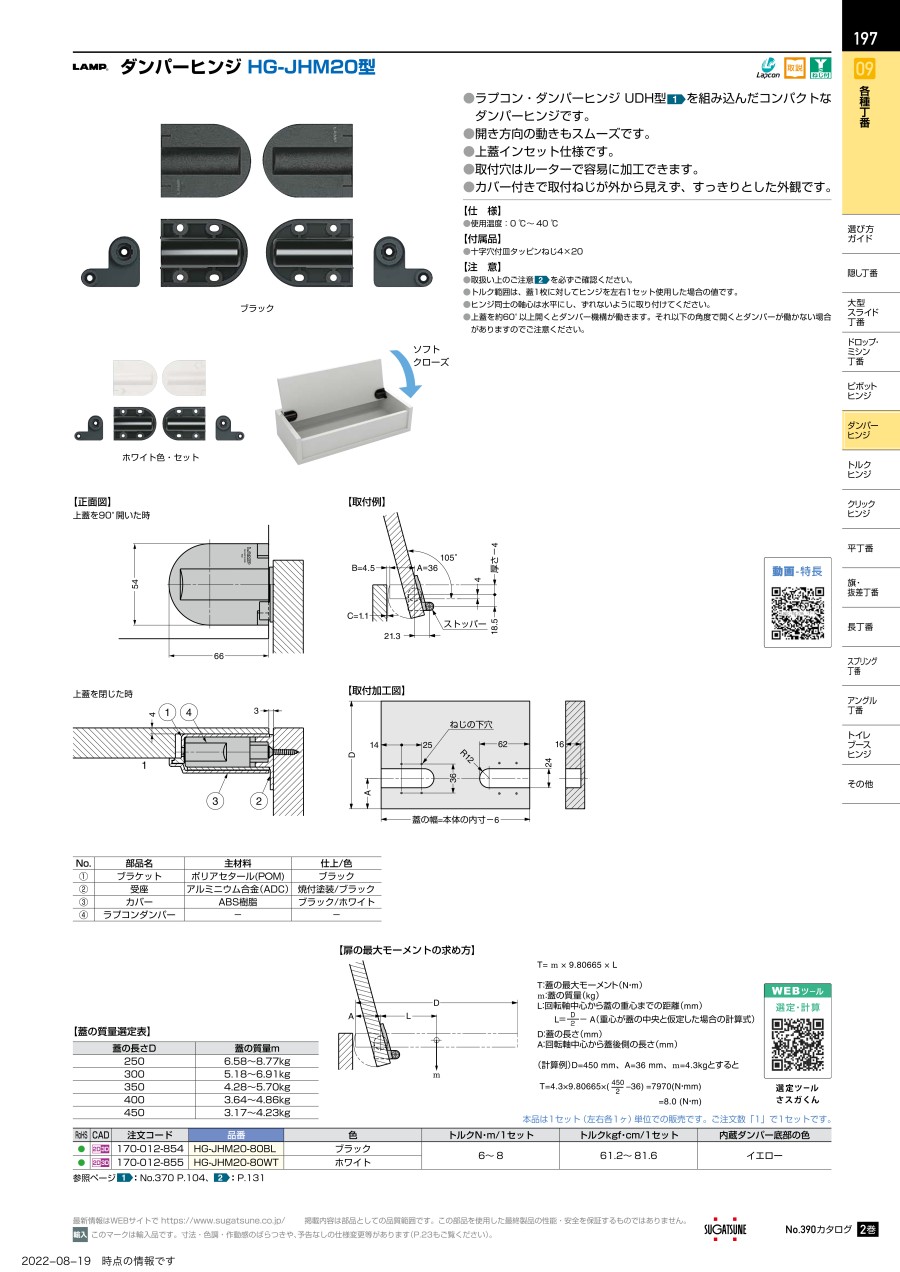

カタログ
