メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
タイプ
~mmCAD
- 3D
出荷日
- すべて
- 4日以内
LAMP ダンパーヒンジ HG-JHM16型
- 通常単価(税別)
- 3,275円～3,569円
- 税込単価
- 3,603円～3,926円
扉をゆっくりおろせて安全対策に最適なダンパーヒンジです。【特長】・ラプコン・ダ...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
上蓋を90°開いた時
上蓋を閉じた時
- ※ 部品名、材質、仕上／色と連携
製品仕様
ブラック色・セット
ホワイト色・セット
制動方向
| 型番 | 色 | トルク/1セット | 内蔵ダンパー底部の色 | |
|---|---|---|---|---|
| HG-JHM16-34BL | ブラック | 2～3.4N・m | 20.4～34.7kgf・cm | グリーン |
| HG-JHM16-34WT | ホワイト | 2～3.4N・m | 20.4～34.7kgf・cm | グリーン |
| HG-JHM16-50BL | ブラック | 3.4～5N・m | 34.7～51kgf・cm | ブラック |
| HG-JHM16-50WT | ホワイト | 3.4～5N・m | 34.7～51kgf・cm | ブラック |
部品名、材質、仕上／色
| No. | 部品名 | 主材料 | 仕上／色 |
|---|---|---|---|
| （1） | ブラケット | ポリアセタール（POM） | ブラック |
| （2） | 受座 | アルミニウム合金 | 焼付塗装／ブラック |
| （3） | カバー | ABS樹脂 | シポ／ブラックまたはホワイト |
| （4） | ラプコンダンパー | — | — |
蓋の質量選定表
| 蓋の長さD | 蓋の質量m | |
|---|---|---|
| HG-JHM16-34 | HG-JHM16-50 | |
| 250 | 2.19～3.73kg | 3.73～5.48kg |
| 300 | 1.73～2.94kg | 2.94～4.32kg |
| 350 | 1.43～2.42kg | 2.42～3.57kg |
| 400 | 1.21～2.06kg | 2.06～3.03kg |
| 450 | 1.06～1.80kg | 1.80～2.64kg |
使用例
取付加工図
ダンパーヒンジの取付例
通常時
天板をR加工した時
後板を斜めにカットした時
商品特長詳細
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,275円 ( 3,603円 ) | 4日目 |
3,275円 ( 3,603円 ) | 4日目 |
3,569円 ( 3,926円 ) | 4日目 |
3,286円 ( 3,615円 ) | 4日目 |
詳細情報
基本情報
扉をゆっくりおろせて安全対策に最適なダンパーヒンジです。
【特長】
・ラプコン・ダンパーヒンジUDH-16型を組み込んだコンパクトなダンパーヒンジです。
・開き方向の動きもスムーズです。
・上蓋インセット仕様です。
・取付穴はルーターで容易に加工できます。
・カバー付きで取付ねじが外から見えず、すっきりとした外観です。
【用途】
・コンパクトなダンパーヒンジ。

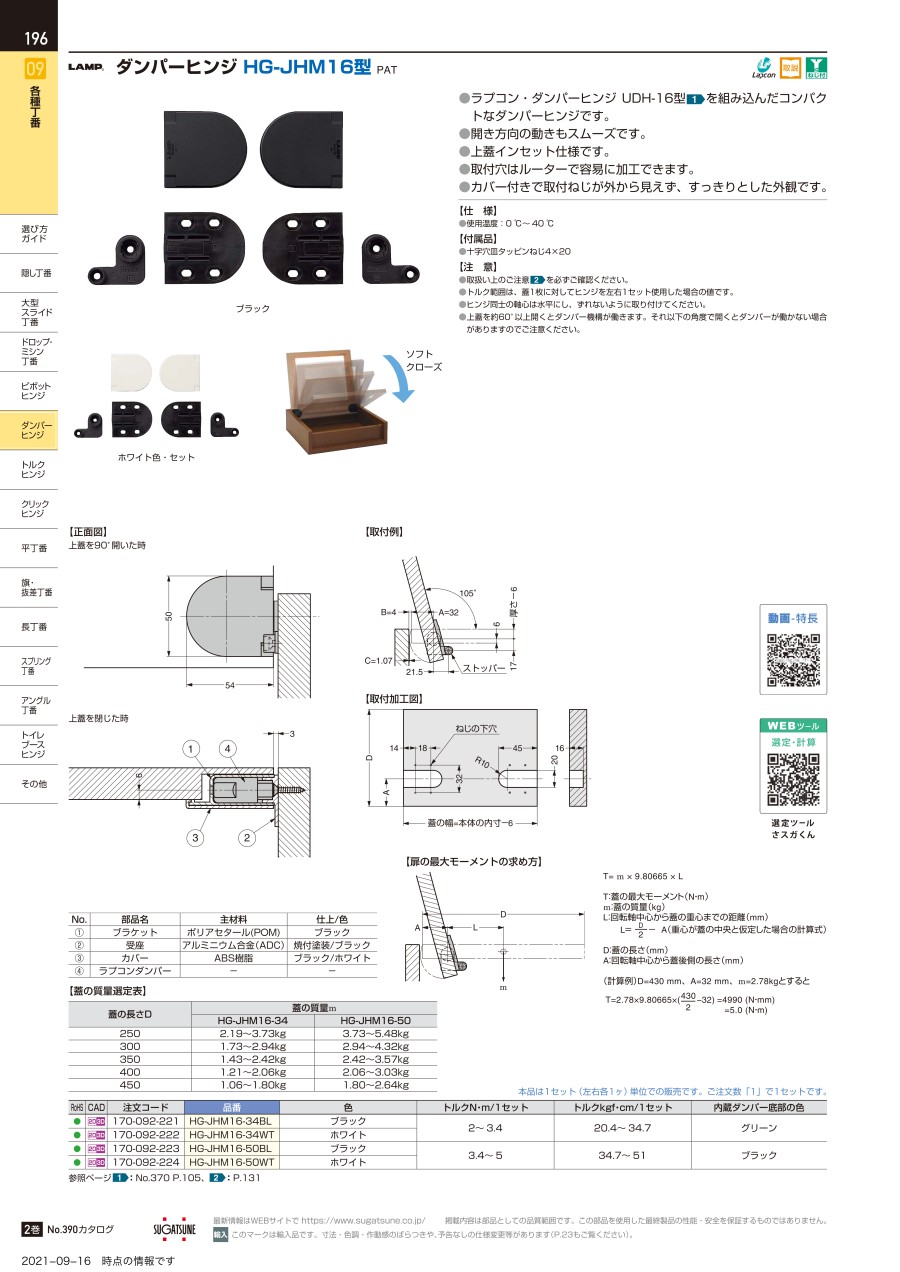

カタログ
