LAMP ダンパーヒンジ HG-JH型
- 通常単価(税別)
- 3,331円～3,485円
- 税込単価
- 3,664円～3,834円
【特長】・ラプコン・ダンパーヒンジUDH型を組み込んだダンパーヒンジです。・開...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| No. | 部品名 | 主材料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体側ブラケット | PBT樹脂 | シポ/ダークグレー |
| （2） | 軸側ブラケット | ||
| （3） | キャップ | ポリプロピレン（PP） |
規格表
| 型 番 | トルクN・m | トルクkgf・cm | 内蔵ダンパー底部の色 |
|---|---|---|---|
| HG-JH25 | 3～5 | 30.6～51 | ブルー |
| HG-JH35 | 5～7 | 51～71.4 | レッド |
使用例
【取付組立図】
図のように扉を下側に見た場合、ラプコンダンパーは左側に左用（ホワイト）、右側に右用（グレー）を取り付けてください。
注意・禁止事項
- トルク範囲は扉1枚に対して、ヒンジを2ヶ使用した場合の値です。
- 所定の回転範囲以上に回転させないように扉の開、閉位置（回転角度0゜～ 115゜以内）にステーなどのストッパーを設けてください。
- ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
詳細情報
基本情報
【特長】
・ラプコン・ダンパーヒンジUDH型を組み込んだダンパーヒンジです。
・開き方向の動きがスムーズです。
・キャップが取り外し可能なので、左右どちらにでも使用できます。
・左用：軸を反時計回りにまわしてダンパーの効くタイプです。
・右用：軸を時計回りにまわしてダンパーの効くタイプです。
・アルミフレーム取付用のASセットもあります。
【用途】
・衝撃を避けたい閉止特性が必要な各種筐体の上蓋・上カバーなど。
・扉をゆっくりおろせるため、安全対策に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

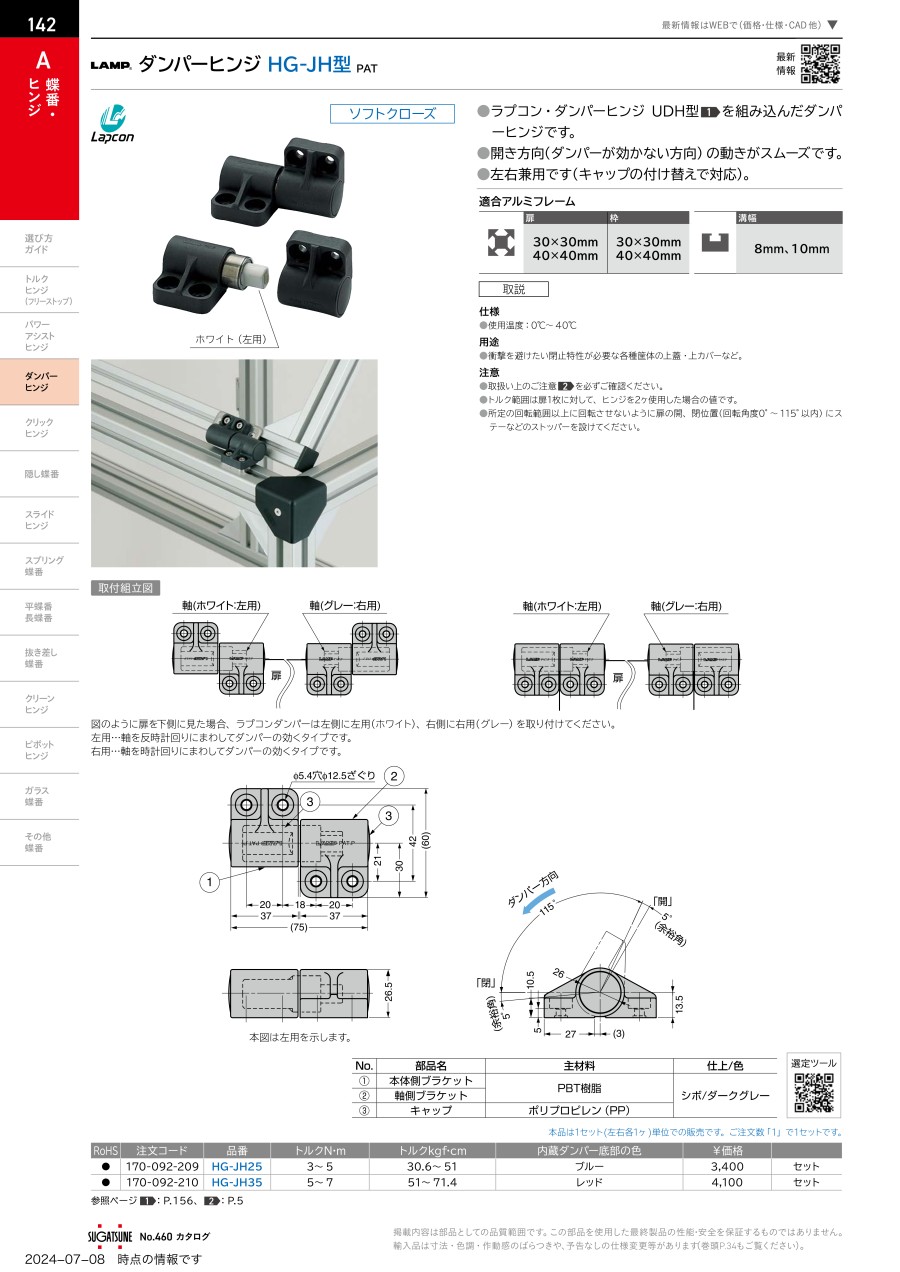

カタログ
商品担当おすすめ
LAMP ダンパーヒンジ HG-JH型のレビュー
天板用
4
4.02023/04/26
天板の開閉についても想定通りにスピード調整ができましたし、設置作業も問題ありませんでした。
