スガツネ工業

LAMP クリーンヒンジ HG-CV型

Name: LAMP クリーンヒンジ HG-CV型
Brand: スガツネ工業
SKU: 221000119084
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,887円～2,528円

税込単価: 2,076円～2,781円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP トルクヒンジ HG-TA20・HG-TA30・HG-TA45型

4.6

通常価格(税別)： 1,383円 (税込価格：1,521円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

クリーンヒンジ HG-CV-65N型抜き差しタイプ PAT

通常価格(税別)： 2,297円 (税込価格：2,527円)

通常出荷日：在庫品1日目

クリーンな環境に最適な平蝶番です。【特長】・摺動部を樹脂キャップでカバーしてい...

詳細情報を確認する

種類
平蝶番
本体材料
アルミ合金
取付方法
ねじ止め
付加機能
なし（通常）
幅【範囲選択】 (mm)
55.1～65
幅 (mm)
60
勝手違い
左右兼用
用途
標準 / クリーン室
本体仕上
シルバーアルマイトマット調

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HG-CV-65
HG-CV-65TNS

AS-HG-CV-65

HG-CV-100
HG-CV-100TNS

AS-HG-CV-100

製品仕様

参考扉質量（HG-CV65）：8 kg
参考扉質量（HG-CV100）：13 kg
（扉寸法W600×H800、縦2ヶ使いの場合）

No.	部品名	材料	仕上/色
（1）	本体	アルミニウム合金	シルバーアルマイト処理
（2）	キャップ	ポリアセタール（POM）	ホワイト
-	軸	ステンレス鋼（SUS303）	-

規格表

型番	仕様	耐荷重N/2ヶ	耐荷重kgf/2ヶ	質量g
HG-CV-65	丸穴タイプ	147	15	50
HG-CV-100	丸穴タイプ	226	23	78
HG-CV-65TNS	精密タイプ	147	15	50
HG-CV-100TNS	精密タイプ	226	23	78
AS-HG-CV-65	長穴タイプ	147	15	49
AS-HG-CV-10	長穴タイプ	226	23	76

注意・禁止事項

耐荷重はヒンジ2ヶ使いの場合の値です。

型番リスト

表示件数

型番

取付穴タイプ

長さ【範囲選択】

(mm)

長さ

(mm)

仕様

発注コード

RoHS?

最小発注数量

[長穴] 長穴	60.1～70	65	-	-	10	1個
[長穴] 長穴	80.1～100	100	-	-	10	1個
丸穴	60.1～70	65	-	344-9068	10	1個
丸穴	60.1～70	65	精密タイプ	-	10	1個
丸穴	80.1～100	100	-	344-9076	10	1個
丸穴	80.1～100	100	精密タイプ	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,528円 ( 2,781円 )	在庫品1日目当日出荷可能
1,887円 ( 2,076円 )	在庫品1日目当日出荷可能
1,887円 ( 2,076円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

クリーンな環境に最適な平蝶番です。
【特長】
・摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。
・扉開閉時、樹脂キャップが筐体に干渉しない形状です。
・軽い接触などに際し、樹脂キャップがヒンジを保護します。
・アルミニウム合金製なので、軽量かつデザイン性に優れています。
・丸穴タイプ・精密タイプ・長穴タイプの3種類があります。
・精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。
【用途】
・半導体製造装置関連、クリーンルーム、アルミフレーム、住設などに適用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

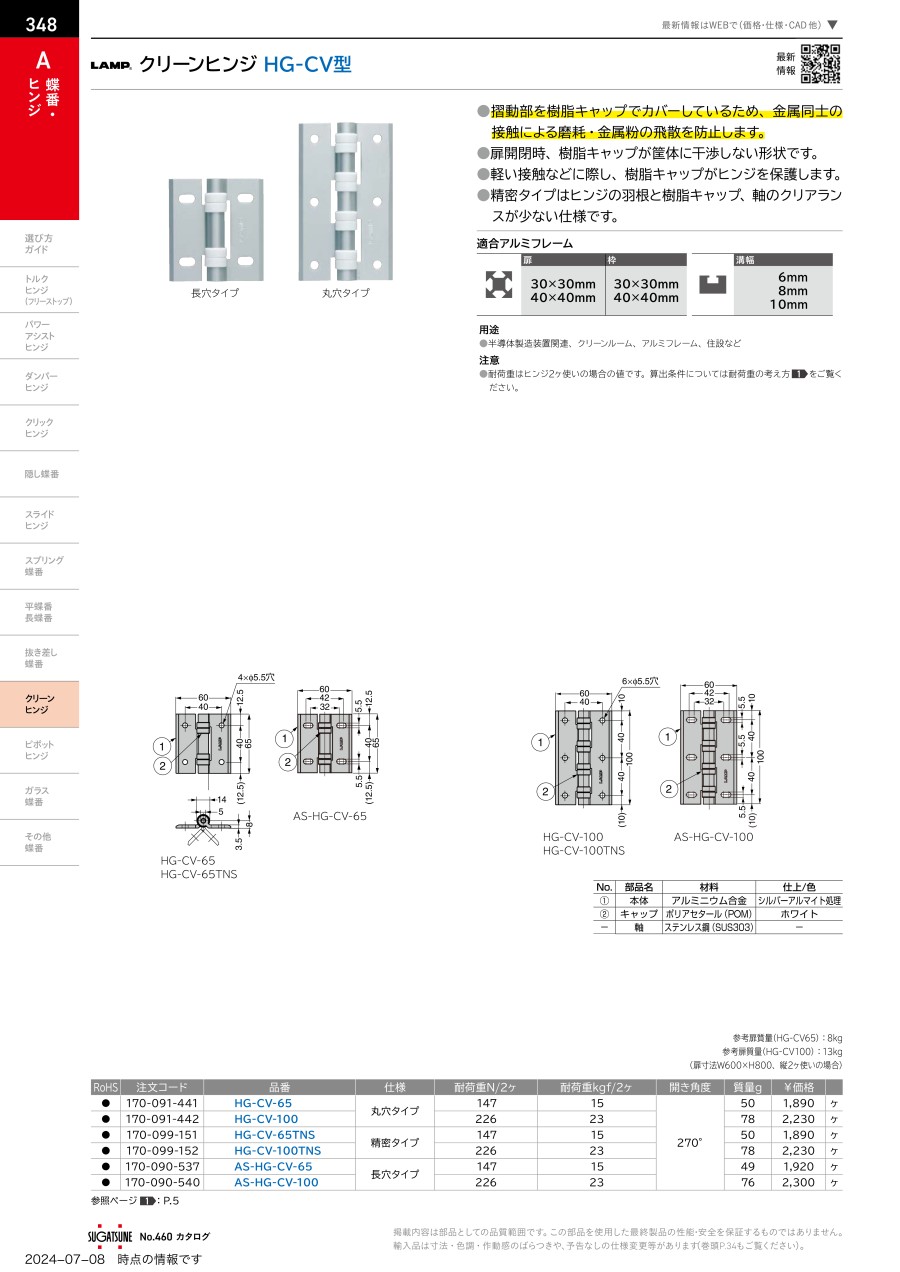

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
クリーンヒンジ ASセット_AS-HG-CV
アルミフレーム取付のセット品です。
ミスミ
アルミフレーム 6シリーズ正方形 30×30mm 1列溝 4面溝
ミスミのアルミフレームとご利用頂けます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LAMP クリーンヒンジ HG-CV型のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

扉(アルミフレーム製)の蝶番

満足度：5.02022/07/21

摺動部の樹脂が良い仕事してます。ガタも無く、スムーズに動きます。長穴で位置も調整出来て便利。ビス面の角が、大きい面取...もっと読む

0人が参考にしています。

自社設備品のカバー部に使用

満足度：5.02018/11/20

取り付けピッチが当社の利用にあたり丁度よかったので、採択しました。性能面も樹脂キャップがヒンジを保護し、かつ筐体に干渉し...もっと読む

0人が参考にしています。
