LAMP インデックス・ヒンジ KA-60 ロック機構付
- 通常単価(税別)
- 3,297円
- 税込単価
- 3,627円
操作が簡単な押しボタンで角度調節とロックができるヒンジです。【特長】・押しボタ...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
KA-60の仕様・寸法情報
種類
ロータリー形蝶番
本体材料
[アルミニウム] アルミ合金
取付穴タイプ
[めねじ] めねじ
取付方法
ねじ止め
付加機能
ストッパー・クリック
長さ【範囲選択】(mm)
100.1～150
長さ(mm)
150
勝手違い
左右兼用
用途
標準
開き角度(deg)
180
本体仕上
焼付塗装アイボリー
耐荷重(N)
25
商品情報
外形図
【パイプ穴加工図】
パイプ外径： φ19.1
パイプ肉厚：t1.2
製品仕様
| No. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | 本体A | アルミニウム合金 | 焼付塗装/アイボリー |
| （2） | 本体B | ||
| （3） | 押しボタン | クロムめっき | |
| （4） | キャップ | ABS樹脂 | ブラック |
規格表
| 型 番 | 適用パイプ | 耐荷重N・m | 耐荷重kgf・m | 質量g |
|---|---|---|---|---|
| KA-60 | φ19.1×t1.2 | 25 | 2.5 | 170 |
使用例
【接続例】
押しボタンを押すとロックが解除され、
フリーの状態となり10°毎に角度調節が可能です。
注意・禁止事項
- ロックした状態で無理に力を加えると、モーメントの作用でロック機構部に大きな力が加わり、故障もしくは破損の原因となりますのでおやめください。
詳細情報
基本情報
操作が簡単な押しボタンで角度調節とロックができるヒンジです。
【特長】
・押しボタンを押すとロックが解除され、10°毎に180°まで角度調節が可能です。
・角度調節後に押しボタンから手を離すと、しっかりロックされます。
【用途】
・角度調節が必要なパイプのジョイント部に最適。

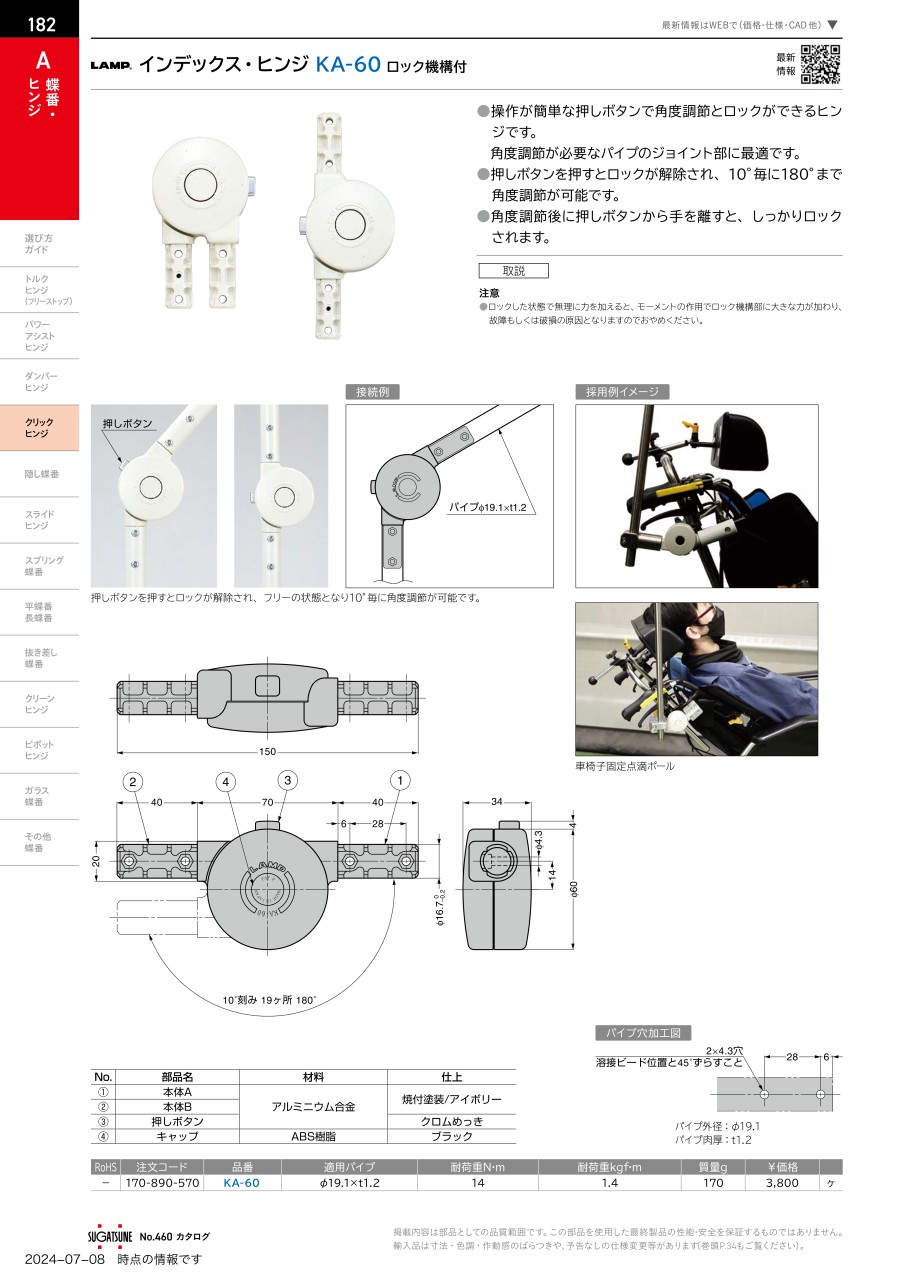

カタログ
