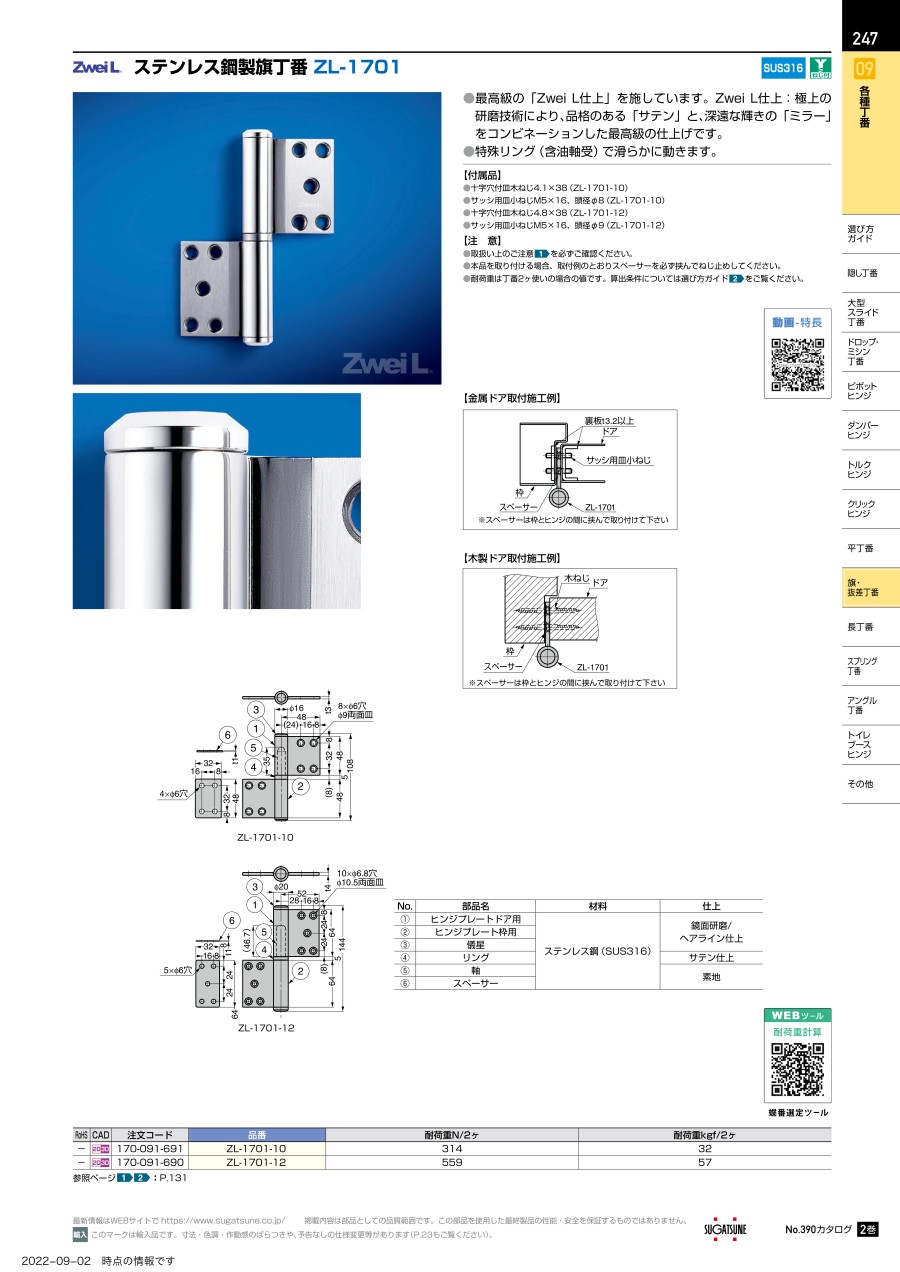

Zwei L ステンレス鋼製旗蝶番 ZL-1701
- 通常単価(税別)
- 47,459円～60,709円
- 税込単価
- 52,205円～66,780円
ヘアラインと鏡面のコンビの加工で、デザイン性アップの旗蝶番です。【特長】・ステ...
詳細情報を確認する商品情報
オイルレスリング入りで滑らかに動く
ZL - 1701の外観
ZL - 1701 - 10の寸法図
ZL - 1701 - 12の寸法図
取り付け例
金属ドア取り付け施工例
スペーサーは枠とヒンジの間に挟んで取り付ける
木製ドア取り付け施工例
スペーサーは枠とヒンジの間に挟んで取り付ける
部品名・材料・仕上
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | ヒンジプレートドア用 | ステンレス鋼(SUS316) | 鏡面研磨/ ヘアライン仕上 |
| ② | ヒンジプレート枠用 | ||
| ③ | 儀星 | ||
| ④ | オイルレスリング | サテン仕上 | |
| ⑤ | 軸 | 素地 | |
| ⑥ | スペーサー |
| 品番 | 耐荷重N/2ヶ | 耐荷重kgf/2ヶ |
|---|---|---|
| ZL-1701-10 | 559 | 57 |
| ZL-1701-12 | 314 | 32 |
詳細情報
基本情報
ヘアラインと鏡面のコンビの加工で、デザイン性アップの旗蝶番です。
【特長】
・ステンレス鋼の最高峰SUS316を使用します。
・高品質で高い信頼性あります。
・最高級の「Zwei L仕上」を施しています。
・Zwei L仕上：極上の研磨技術により、品格のある「サテン」と、深遠な輝きの「ミラー」をコンビネーションした最高級の仕上げです。
・ZL-1701-12と同形状のクリーンヒンジ HG-CV-127も用意です。
【用途】
・オイルレスリング入りで滑らかに動く。
