未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番	取付穴の有無	材料	仕上	H	W	P₁	P₂	P₃	P₄	t	d	D₁	D₂	N₁	耐荷重 N/2ヶ	耐荷重 kgf/2ヶ	質量 g
LSA-40	なし	ステンレス鋼（SUS304）	鏡面バフ研磨	40	35	-	-	-	-	1.5	-	3	6.3	-	69	7	25
LSA-50				50	35					1.5		3	6.3		88	9	30
LSA-65				65	50					2		4.5	8.8		157	16	66
LSA-75				75	50					2		4.5	8.8		186	19	76
LSA-90				90	60					3		6	12.3		333	34	190
LSA-100				100	60					3		6	12.3		363	37	200
LSB-40	あり			40	35	22	26			1.5	3.2	3	6.3	4	69	7	25
LSB-50				50	35	22	34			1.5	4.3	3	6.3	4	88	9	30
LSB-65				65	50	30	23	23		2	4.3	4.5	8.8	6	157	16	64
LSB-75				75	50	30	27	27		2	5.3	4.5	8.8		186	19	74
LSB-90				90	60	38	35	35		3	6.4	6	12.3		333	34	180
LSB-100				100	60	38	26	26	26	3	6.4	6	12.3	8	363	37	195

注意・禁止事項

耐荷重は蝶番2ヶ使いの場合の値です。

型番リスト

表示件数

型番

取付穴タイプ

取付方法

長さ【範囲選択】

(mm)

長さ

(mm)

幅【範囲選択】

(mm)

幅

(mm)

扉質量

(kg)

RoHS?

最小発注数量

-	溶接	～40	40	25.1～35	35	6以下/2ヶ	10	1個
-	溶接	40.1～50	50	25.1～35	35	8以下/2ヶ	10	1個
-	溶接	60.1～70	65	45.1～55	50	13以下/2ヶ	10	1個
-	溶接	70.1～80	75	45.1～55	50	15以下/2ヶ	10	1個
-	溶接	80.1～100	90	55.1～65	60	25以下/2ヶ	10	1個
-	溶接	80.1～100	100	55.1～65	60	30以下/2ヶ	10	1個
丸穴	ねじ止め	～40	40	25.1～35	35	6以下/2ヶ	10	1個
丸穴	ねじ止め	40.1～50	50	25.1～35	35	8以下/2ヶ	10	1個
丸穴	ねじ止め	60.1～70	65	45.1～55	50	13以下/2ヶ	10	1個
丸穴	ねじ止め	70.1～80	75	45.1～55	50	15以下/2ヶ	10	1個
丸穴	ねじ止め	80.1～100	90	55.1～65	60	25以下/2ヶ	10	1個
丸穴	ねじ止め	80.1～100	100	55.1～65	60	30以下/2ヶ	10	1個

通常単価(税別) (税込単価)	通常出荷日

492円 ( 541円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	在庫品1日目当日出荷可能
1,222円 ( 1,344円 )	在庫品1日目当日出荷可能
1,084円 ( 1,192円 )	在庫品1日目当日出荷可能
2,568円 ( 2,825円 )	4日目
2,124円 ( 2,336円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	4日目
573円 ( 630円 )	在庫品1日目当日出荷可能
1,059円 ( 1,165円 )	在庫品1日目当日出荷可能
1,415円 ( 1,557円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,074円 ( 2,281円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・研磨仕上のオールステンレス鋼製の平型蝶番です。
・扉の開閉に不可欠です。
【用途】
・扉の蝶番として最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

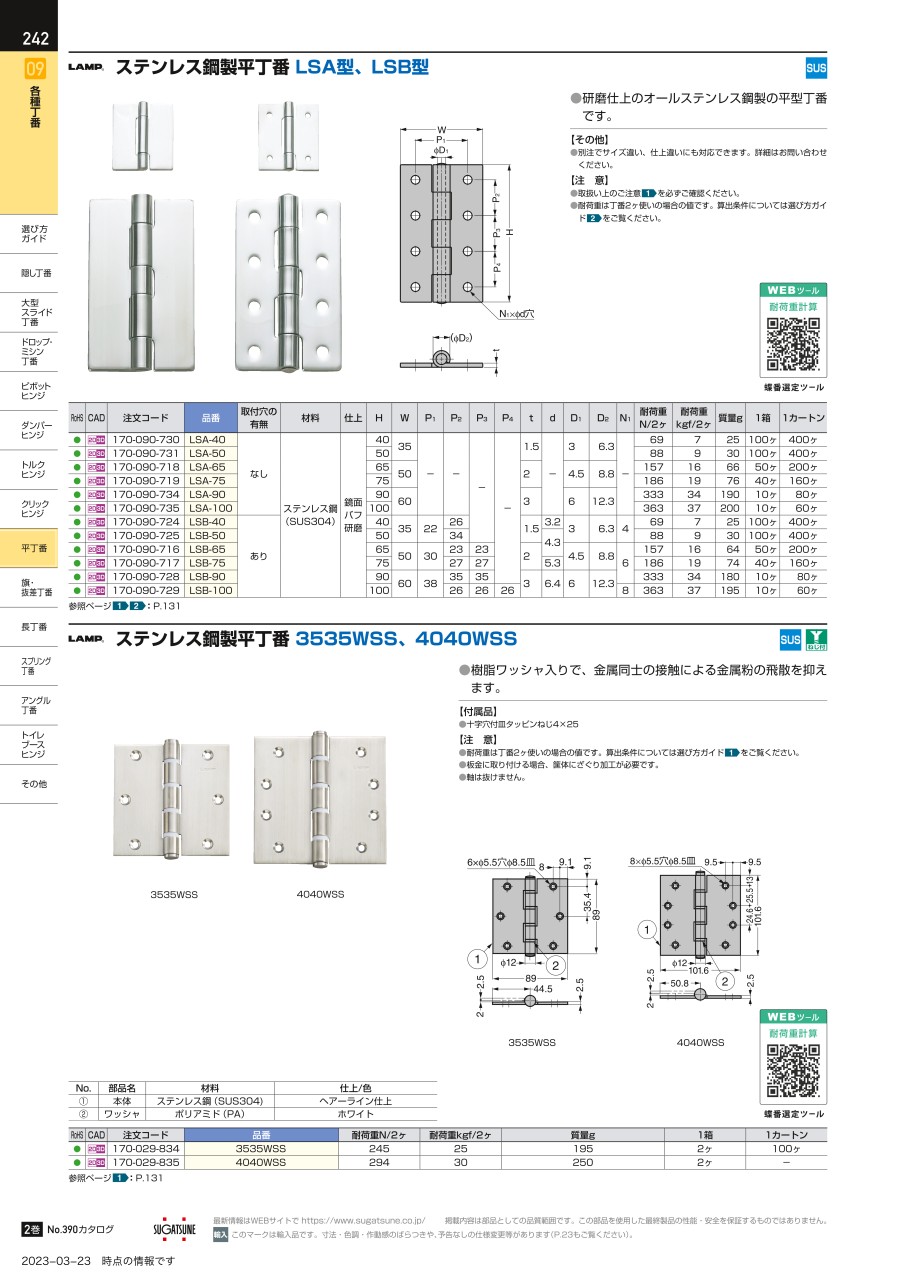

カタログ
