ステンレス鋼製WP型ヒンジ WP1型・WP3型 かぶせ扉用
- 通常単価(税別)
- 470円～568円
- 税込単価
- 517円～625円
かぶせ扉用のヒンジ。【特長】・ステンレス鋼（SUS430）製。【用途】・扉の開...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
寸法図 ※図は左用を示します。
製品仕様
外観
規格表
| 型番 | 左右勝手 | 材料 | 仕上 | A | B | C | 扉幅 | 扉高さ | 扉厚 | 耐荷重N/2ヶ | 耐荷重kgf/2ヶ | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WP1R | 右（左上・右下用） | ステンレス鋼 （SUS430） | 素地 | 34 | 30.5 | 28 | 300以下 | 700以下 | 24以下 | 26 | 2.7 | 23 |
| WP1L | 左（左下・右上用） | |||||||||||
| WP3R | 右（左上・右下用） | 28 | 24.5 | 22 | 18以下 | 21 | ||||||
| WP3L | 左（左下・右上用） |
使用例
注意・禁止事項
使用上のご注意
※ 本品は扉1枚に対し上下各1ヶ必要です。

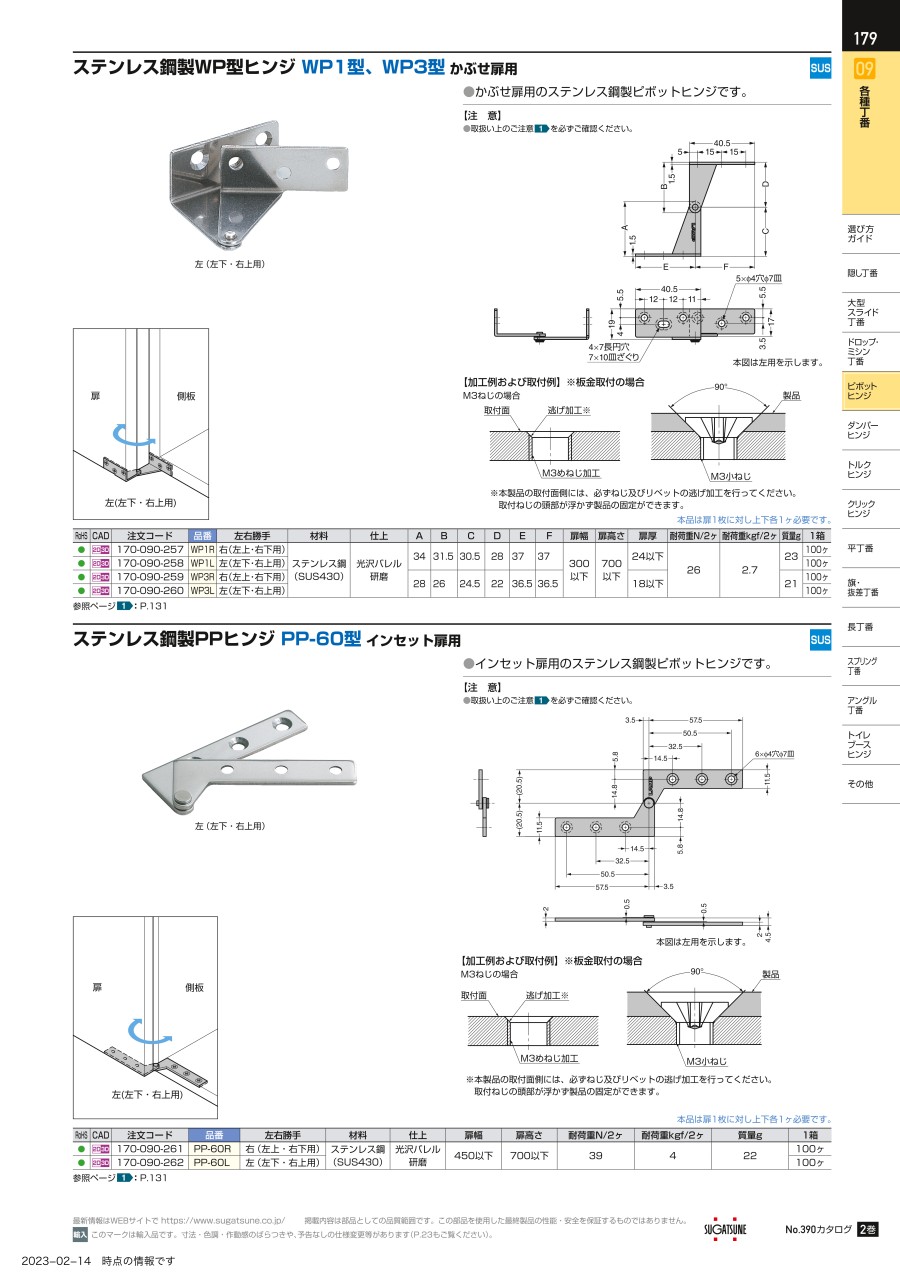

カタログ
