メカニカル部品技術窓口
ステンレス鋼製PLヒンジ PL-60型（かぶせ扉用）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
PL-60Rの仕様・寸法情報
種類
ピボット蝶番
本体材料
[ステンレス] ステンレス鋼(SUS430)
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
なし（通常）
扉質量(N)
2.6kg以下
長さ【範囲選択】(mm)
～40
長さ(mm)
20
幅【範囲選択】(mm)
85.1～120
幅(mm)
94.5
勝手違い
右用
用途
標準 / 耐食性
本体仕上
素地
扉質量(kg)
2.6以下
商品情報
外形図
本図は左用を示します。
製品仕様
| 型番 | 左右勝手 | 材料 | 仕上 | 扉幅 | 扉高さ | 推奨扉厚 | 耐荷重 N/2ヶ | 耐荷重 kgf/2ヶ | 質量g |
|---|---|---|---|---|---|---|---|---|---|
| PL-60R | 右 （右下・左上用） | ステンレス鋼 （SUS430） | 素地 | 450以下 | 700以下 | 22 | 39 | 4 | 27 |
| PL-60L | 左 （左下・右上用） |
使用例

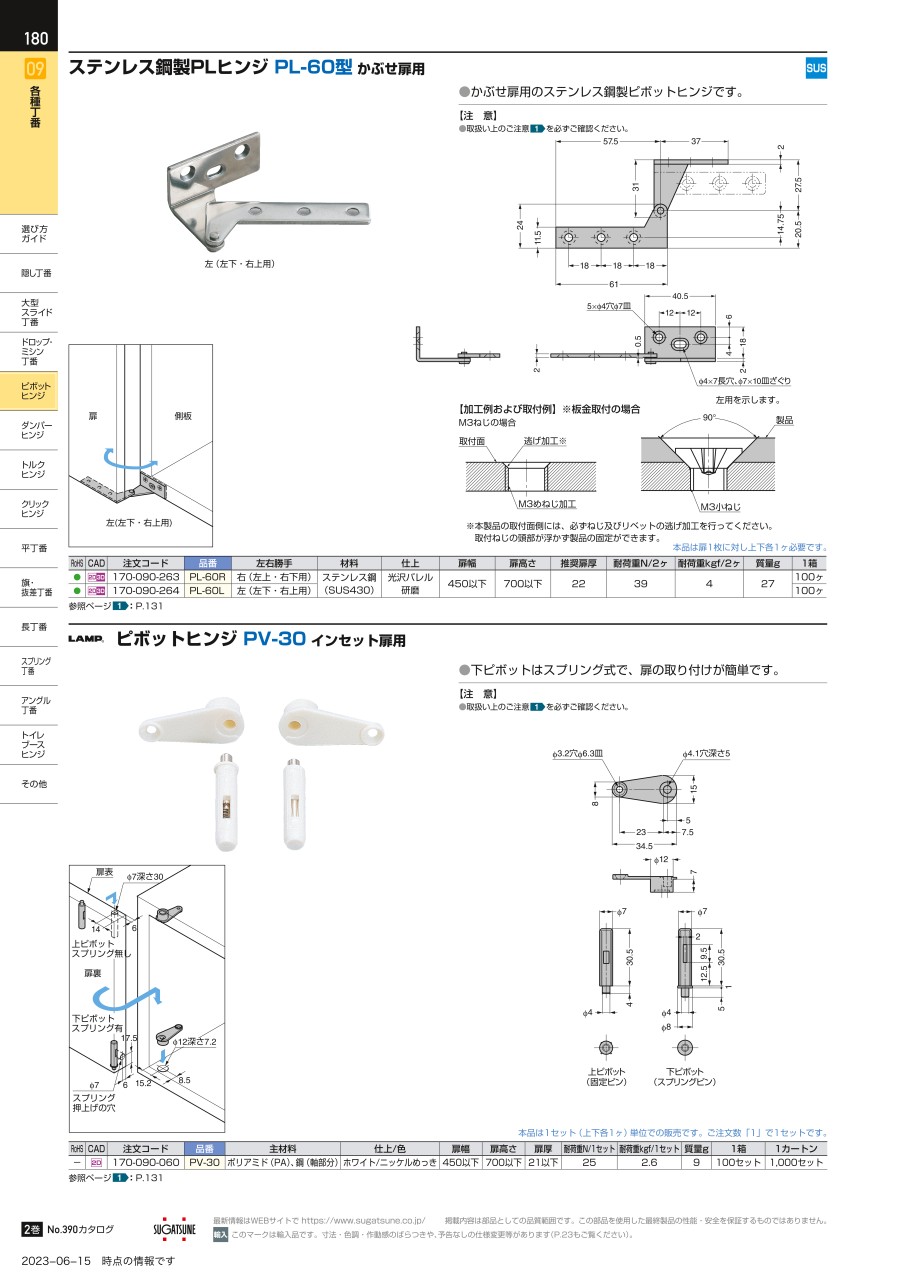

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ステンレス鋼製PLヒンジ PL-60型（かぶせ扉用）の型番PL-60Rのページです。
型番PL-60Rに関する仕様情報を記載しております。
ステンレス鋼製PLヒンジ PL-60型（かぶせ扉用）のレビュー
荷物を持ち上げる簡易エレベーターの床の部分に使用
5
5.02019/02/26
収まる大きさ、形状のものをサイトで探していって、見つけたので購入しました。性能や品質などは問題はありません。お客様へ納品...もっと読む
0人が参考にしています。
簡易扉の吊元に使用
3
3.02018/10/30
回転部分のピン固定が少しグラつく様に感じます。もう少し太いピンで固定してもらえば最高なんだけど。
0人が参考にしています。
