LAMP 2軸トルクヒンジ HG-T70S30
- 通常単価(税別)
- 4,697円
- 税込単価
- 5,167円
モニターの位置決めに最適な2軸トルクヒンジです。【特長】・2軸のフリーストップ...
詳細情報を確認する- 種類
- 特殊蝶番
- 本体材料
- ステンレス鋼(SUS304)
- 取付穴タイプ
- 皿穴
- 取付方法
- ねじ止め
- 付加機能
- トルク（フリーストップ）
- 長さ【範囲選択】 (mm)
- 70.1～80
- 長さ (mm)
- 76
- 幅【範囲選択】 (mm)
- 45.1～55
- 幅 (mm)
- 50
- 勝手違い
- 左右兼用
- 用途
- 標準 / 耐食性
- 本体仕上
- バレル研磨
- 制動方向
- 360度回転
- フレーム取付穴寸法 (φ)
- 32
- 取付穴
- あり
- 発注コード
- 380-2183
閲覧中の商品と併せてご検討ください
－閉じる
HG-T70S30の仕様・寸法情報
種類
特殊蝶番
本体材料
[ステンレス] ステンレス鋼(SUS304)
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
長さ【範囲選択】(mm)
70.1～80
長さ(mm)
76
幅【範囲選択】(mm)
45.1～55
幅(mm)
50
勝手違い
左右兼用
用途
標準 / 耐食性
本体仕上
バレル研磨
制動方向
360度回転
フレーム取付穴寸法(φ)
32
取付穴
あり
発注コード
380-2183
商品情報
外形図
製品仕様
| NO. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | ベース | ステンレス鋼（SUS430） | 光沢バレル研磨 |
| （2） | ブラケットL | ||
| （3） | ブラケットR | ||
| （4） | ばね座金 | 鋼（SK85） | - |
| （5） | FプレートB | りん青銅 | |
| （6） | シャフト | ステンレス鋼（SUS303） | |
| （7） | スリープ | ||
| （8） | ベースプレート | ステンレス鋼（SUS430） | 光沢バレル研磨 |
| （9） | Fプレート | りん青銅 | - |
| （10） | 押え座金 | ステンレス鋼（SUS430） | 光沢バレル研磨 |
| （11） | 皿ばね | 鋼 | - |
規格表
| 型 番 | トルクN・m（傾き方向） | トルクkgf・cm（傾き方向） | トルクN・m（回転方向） | トルクkgf・cm（回転方向） | 質量g |
|---|---|---|---|---|---|
| HG-T70S30 | 7.0±20% | 71.4±20% | 3.0±20% | 30.6±20% | 229 |
使用例
【取付加工図】
【取付例】
【角度規制を行った場合】
注意・禁止事項
- 使用するモニターの大きさや形状・取付方法により、チルトおよびスイベルの角度が減少する場合があります。
- オールステンレス鋼製ではないため、水回りではご使用できません。
詳細情報
基本情報
モニターの位置決めに最適な2軸トルクヒンジです。
【特長】
・2軸のフリーストップ機構により、傾き方向（チルト方向）と回転方向（スイベル方向）共に任意の角度を保持できます。
・回転方向（スイベル方向）は360°回転します。
・穴にねじを差し込むと回転角度を、穴にピンを差し込むと傾き角度を規制できます。（ねじ・ピンはお客様にてご用意ください）
・規制後の開閉角度は傾き方向（チルト方向）0～120°、回転方向（スイベル方向）±30°、±90°です。
・作動範囲内の往復のトルクは一定です。
・使用温度：0～40℃。
【用途】
・液晶モニターや監視カメラなど。

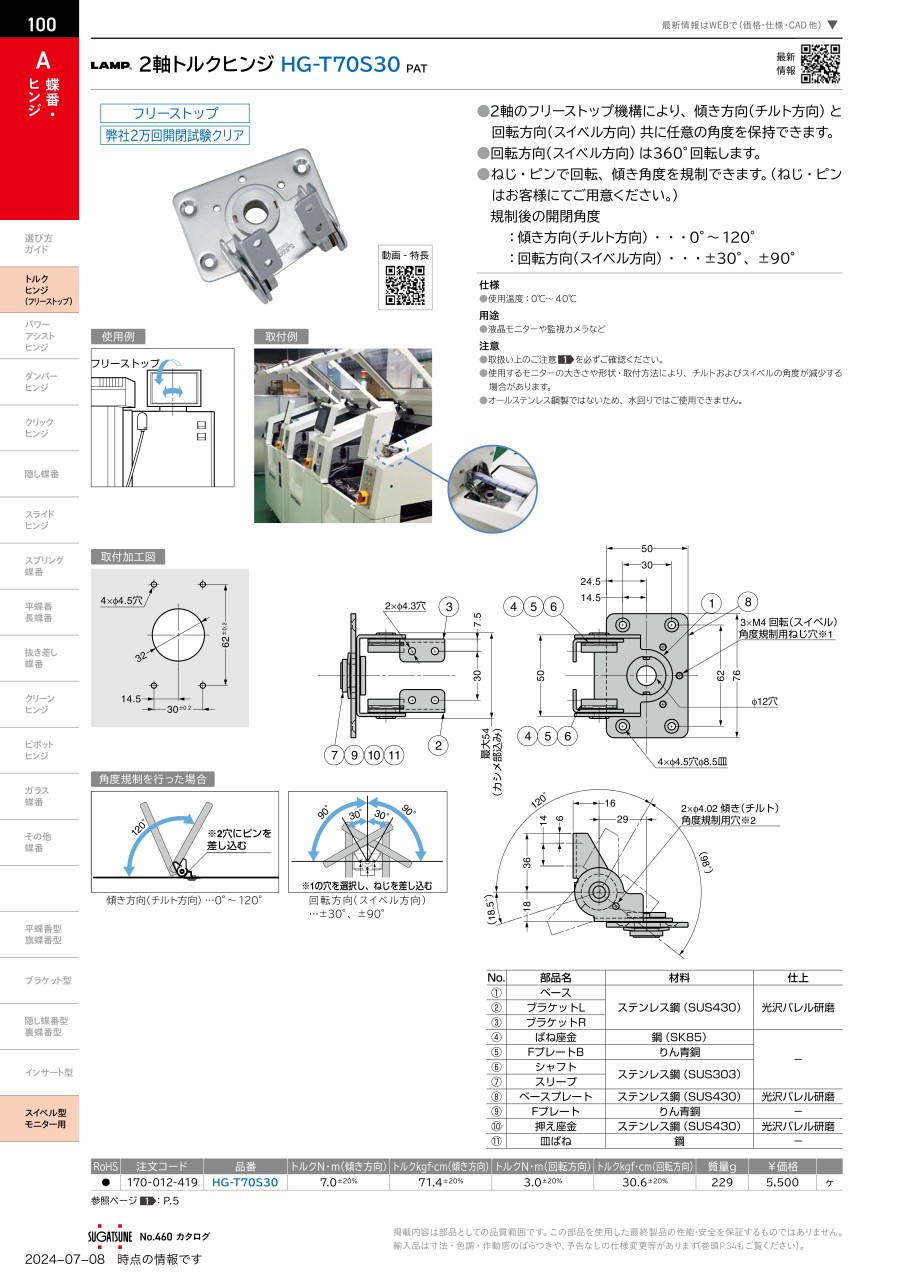

カタログ
