180°開き面付蝶番 インセット扉用 スナップインシリーズ 418-92型
- 通常単価(税別)
- 4,570円～6,872円
- 税込単価
- 5,027円～7,559円
180°開く面付蝶番です。【特長】・ワンタッチ取付です。・溶接の必要が無く、取...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
180°開き面付丁番 インセット扉用 スナップラインシリーズ 418-92の仕様
180°開き面付丁番 インセット扉用 スナップラインシリーズ 418-92 イメージ
180°開き面付丁番 インセット扉用 スナップラインシリーズ 418-92の寸法例
（単位：mm）
180°開き面付丁番 インセット扉用 スナップラインシリーズ 418-92 寸法図
180°開き面付丁番 インセット扉用 スナップラインシリーズ 418-92 取付加工図
- ※ 418-9203、418-9208は片側に2ヶ所φ8.5（直径8.5mm）貫通穴が必要です。丁番は左右兼用のため扉側、本体取付側どちらか片方に加工します。
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | 亜鉛合金 | ブラック |
| （2） | 軸 | ステンレス鋼 | 素地 |
| （3） | フック部 | 焼結鋼 | - |
（単位：mm）
| 品番 | 取付仕様 | 適応板厚 | 開き角度 | 質量g |
|---|---|---|---|---|
| 418-9202.00-00015 | スナップイン | 1.2～1.7 | 180° | 268 |
| 418-9203.00-00015 | スナップイン／片側M8ねじ埋込 | 237 | ||
| 418-9208.00-00015 | スナップイン／片側M8ねじ穴 | 215 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,872円 ( 7,559円 ) | 4日目 |
4,570円 ( 5,027円 ) | 4日目 |
4,570円 ( 5,027円 ) | 4日目 |
詳細情報
基本情報
180°開く面付蝶番です。
【特長】
・ワンタッチ取付です。
・溶接の必要が無く、取付時間が大幅に削減できるため、コストダウンが図れます。
・取り付けに、ねじ、ナット、ワッシャーが不要なスナップイン仕様です。
【用途】
・インセット扉用に適用。

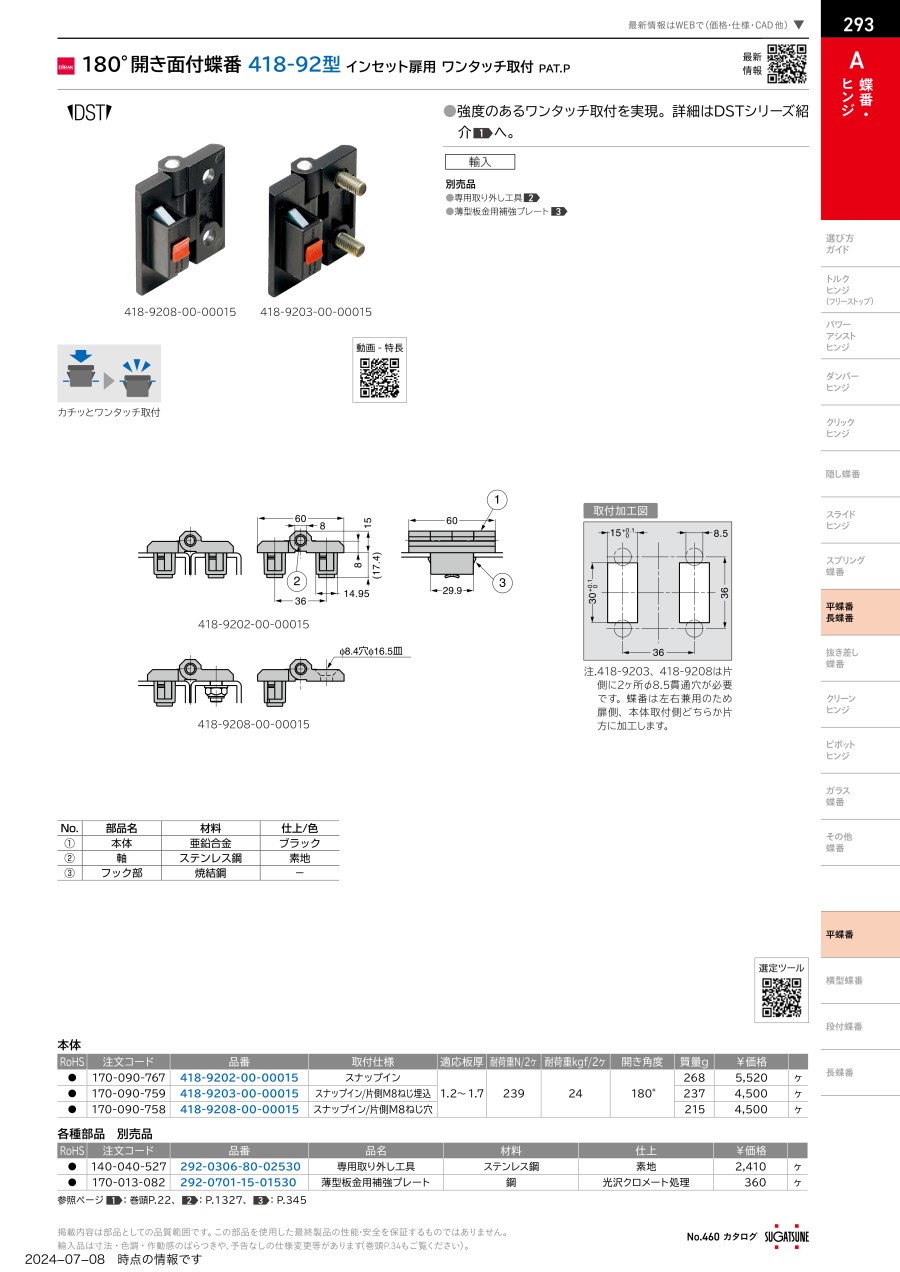

カタログ
