プロテクター切替式埋込引手 HH-P135型 両面取付タイプ
- 通常単価(税別)
- 5,624円～5,793円
- 税込単価
- 6,186円～6,372円
指はさみ防止機能付の引手。【特長】・プロテクターを出すと戸当りになり、指をはさ...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
プロテクター切替式埋込引手 HH-P135 両面取付タイプの仕様
外観
プロテクターを出すと戸当りになり、指をはさむことを防止する
取付加工図
寸法図
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 引手A | 亜鉛合金（ZDC） | サテンニッケルめっき、クロムめっき、ダルクロムめっき |
| （2） | 引手B | ||
| （3） | プロテクター | ポリウレタン（PUR） | ブラック |
| （4） | 軸 | ステンレス鋼（SUS304） | 素地 |
| （5） | 戸当り受座 | 鋼（SPCC） | サテンニッケルめっき、クロムめっき、ダルクロムめっき |
| 品番 | 仕上 | 適応扉厚 | 質量g |
|---|---|---|---|
| HH-P135SN | サテンニッケルめっき | 30～40 | 290 |
| HH-P135CR | クロムめっき | ||
| HH-P135DC | ダルクロムめっき |
使用上のご注意
- 受座を使用する場合は、戸当りの位置に合わせて最後に取り付けてください。
- 座金を取り付ける場合は、寸法図の※印部の寸法を約7mmに設定し、ぶれのない引戸で受座と引手がすらないようにご使用ください。
- 受座を取り付ける際、皿ねじ頭部が受座表面より出ないように取り付けてください。
- 受座用の取付ねじは付属していません。
詳細情報
基本情報
指はさみ防止機能付の引手。
【特長】
・プロテクターを出すと戸当りになり、指をはさむことを防止する。
・車いすの方などが通る際は、戸当りを収納して引戸をフルオープンにし、開口幅を広げられるやさしい設計。
・40～50mm厚の扉にも使用可能。（必要な長さのねじをご用意していただく必要があります。）
【用途】
・扉の引手として。

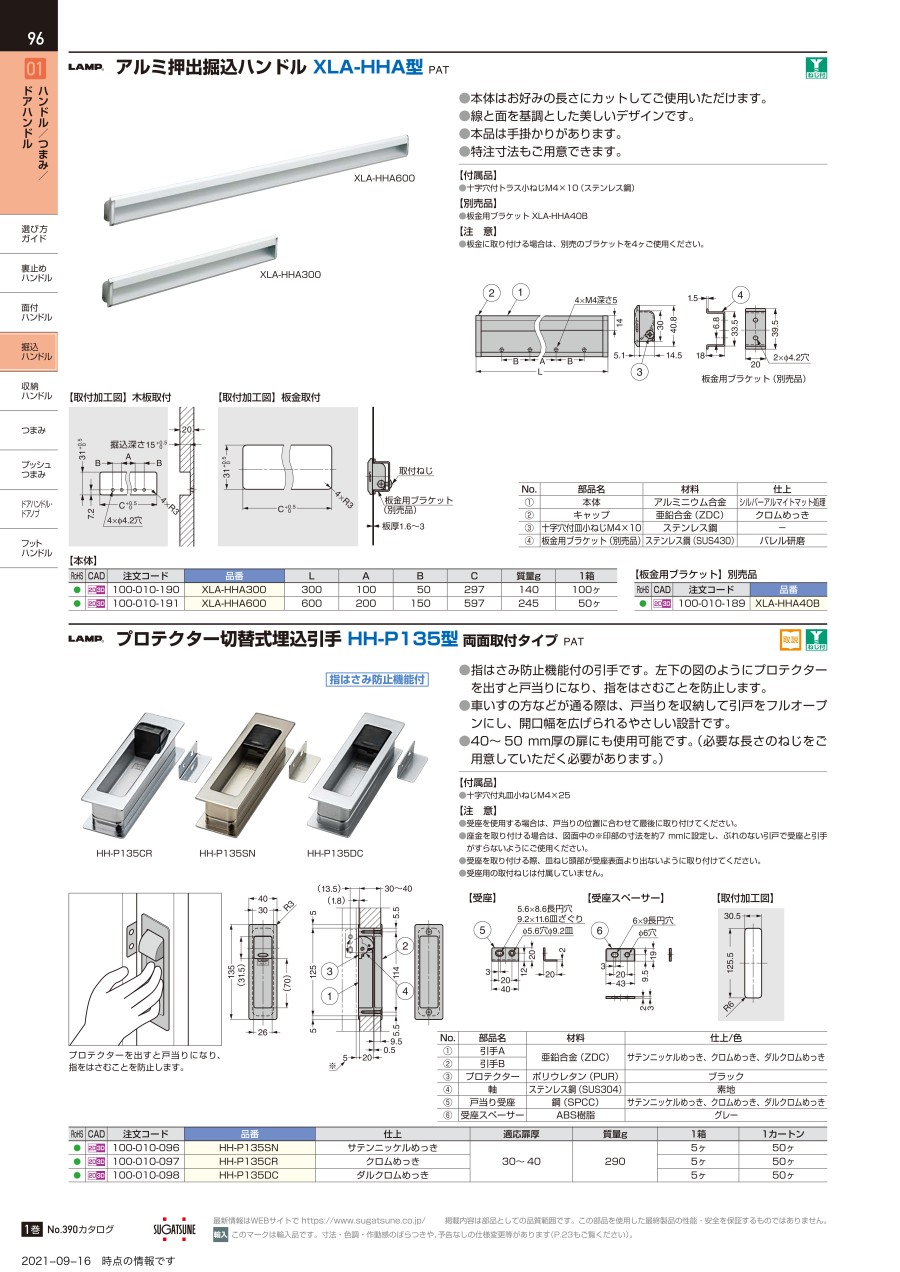

カタログ
