スガツネ工業

ハンドル用ブラケット AS-H30

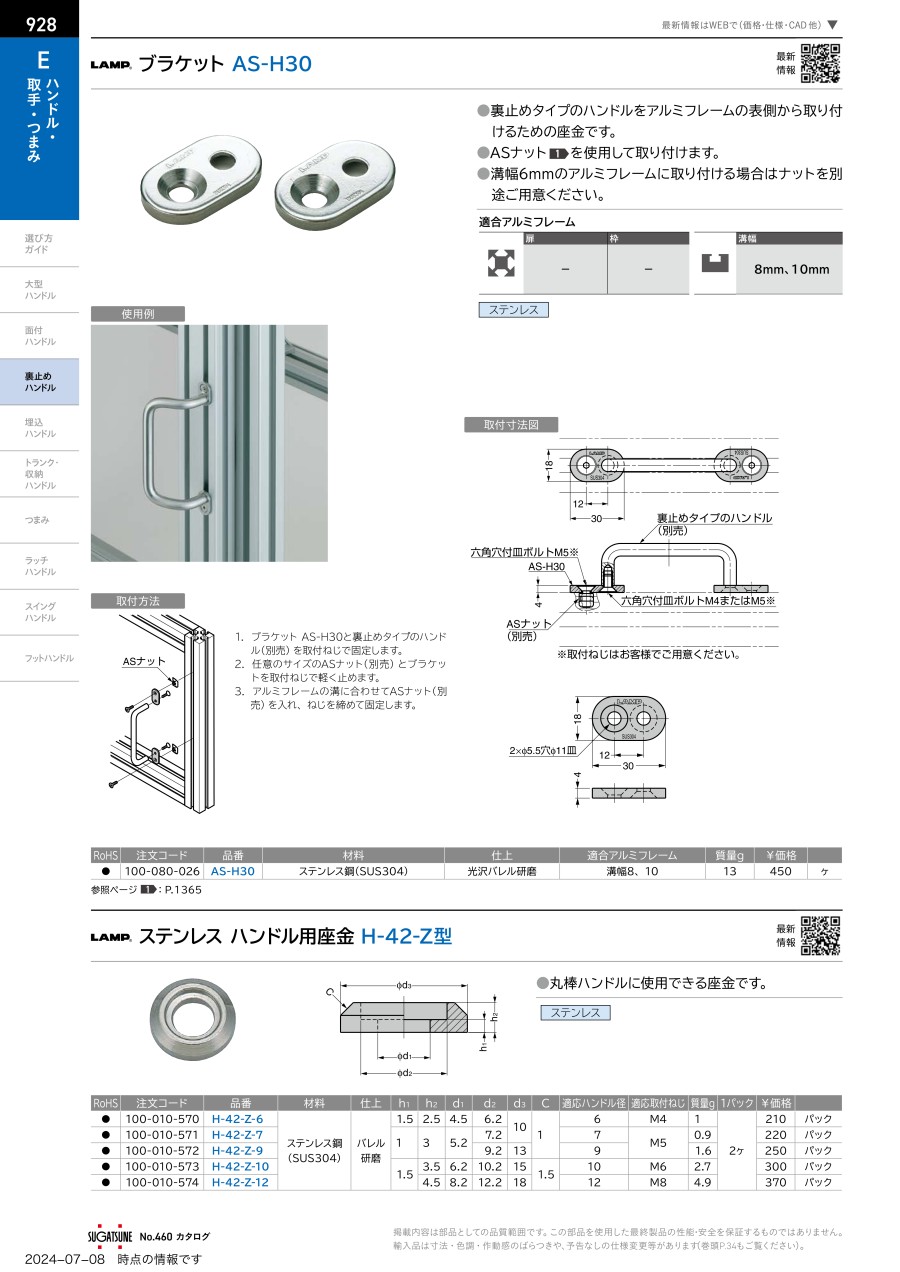

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 418円

税込単価: 460円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

裏止めタイプのハンドルをアルミフレームの表側から取り付けるための座金です。【特...

本体種類
関連部品
本体　材料
ステンレス
詳細材質
SUS304
本体　仕上
光沢バレル研磨
トラスココード
759-0261

AS-H30

閲覧中の商品と併せてご検討ください

AS-H30の仕様・寸法情報

本体種類

商品情報

製品仕様

寸法図

取付寸法図

品番	材料	仕上	適合アルミフレーム	質量g
AS-H30	ステンレス鋼（SUS304）	光沢バレル研磨	溝幅8、10	13

取付け方法

1.ハンドル用ブラケット AS-H30と裏止めタイプのハンドル（別売り）を取付ねじで固定。
2.任意のサイズのASナット（別売）とブラケットを取付ねじで軽く止める。
3.アルミフレームの溝に合わせてASナット（別売）を入れ、ねじを締めて固定。

使用例

型番リスト

表示件数

型番

AS-H30

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

418円

( 460円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

裏止めタイプのハンドルをアルミフレームの表側から取り付けるための座金です。
【特長】
・ASナットを使用して取り付けます。
・溝幅6mmのアルミフレームに取り付ける場合はナットを別途ご用意ください。
【用途】
・配分電盤、制御盤などに使用。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

スガツネ工業
LAMP ステンレス鋼製ハンドル MG型 SEMI規格準拠
SEMI規格に準拠（SEMIS8-0701）。ハンドルの高さ・幅が広く、作業用手袋着用時でも握りやすいため、作業用のキャビネットなどに最適。1960N（200kgf）の耐荷重試験をクリアーした頑丈なハンドル。
スガツネ工業
ステンレス鋼製埋込ハンドル 26700
筐体の正面をすっきりできる。
スガツネ工業
アルミフレーム取付用ASセット
アルミフレームへの取付に最適。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハンドル用ブラケット AS-H30の型番AS-H30のページです。型番AS-H30に関する仕様情報を記載しております。

ハンドル用ブラケット AS-H30のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q屋外で使用できますか？

ステンレスは錆びにくいですが、長期間風雨にさらされるなど、使用環境によっては錆びる場合もあります。
