ピッチ(mm)
~mm- 89.6
適用厚板(min)(mm)
~mm- 1.2
適用厚板(max)(mm)
~mm- 1.5
CAD
- 2D
- 3D
出荷日
- すべて
- 9日以内
ハンドル スナップインシリーズ 413-9013型・413-9014型・413-9015型
- 通常単価(税別)
- 2,552円
- 税込単価
- 2,807円
【特長】・スナップイン仕様のため、ねじ、ナット、平座金は不要です。・ワンタッチ...
詳細情報を確認する413-9015.40-01215の仕様・寸法情報
本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
ワンタッチ
本体 材料
[その他] その他
取付ピッチ【範囲選択】(mm)
～100
ピッチ(mm)
89.6
取付高さ【範囲選択】(mm)
25.1～35
高さ(mm)
26
グリップ断面形状
角形
グリップ太さ【範囲選択】(mm)
～9.9
グリップ太さ(mm)
6
詳細材質
亜鉛合金
本体 仕上
[クロムメッキ] マットクロームめっき
適用厚板(min)(mm)
1.2
適用厚板(max)(mm)
1.5
商品情報
ハンドル スナップラインシリーズ_413-9013／413-9014／413-9015の詳細
ハンドル スナップラインシリーズ_413-9013／413-9014／413-9015 イメージ
ハンドル スナップラインシリーズ_413-9013／413-9014／413-9015の寸法例
（単位：mm）
ハンドル スナップラインシリーズ_413-9013／413-9014／413-9015 取付仕様図
ハンドル スナップラインシリーズ_413-9013／413-9014／413-9015 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | ハンドル | 亜鉛合金 | マットクロムめっき |
| （2） | フック | 焼結鋼 | - |
（単位：mm）
| 品番 | 適応板厚 | L | L1 | P |
|---|---|---|---|---|
| 413-9013.40-00609 | 0.6～0.9 | 55 | 43 | 39.3 |
| 413-9013.40-00811 | 0.8～1.1 | |||
| 413-9013.40-01215 | 1.2～1.5 | |||
| 413-9014.40-00609 | 0.6～0.9 | 80 | 68 | 64.3 |
| 413-9014.40-00811 | 0.8～1.1 | |||
| 413-9014.40-01215 | 1.2～1.5 | |||
| 413-9015.40-00609 | 0.6～0.9 | 105 | 93 | 89.3 |
| 413-9015.40-00811 | 0.8～1.1 | |||
| 413-9015.40-01215 | 1.2～1.5 | |||
| 413-9015.40-01821 | 1.8～2.1 |

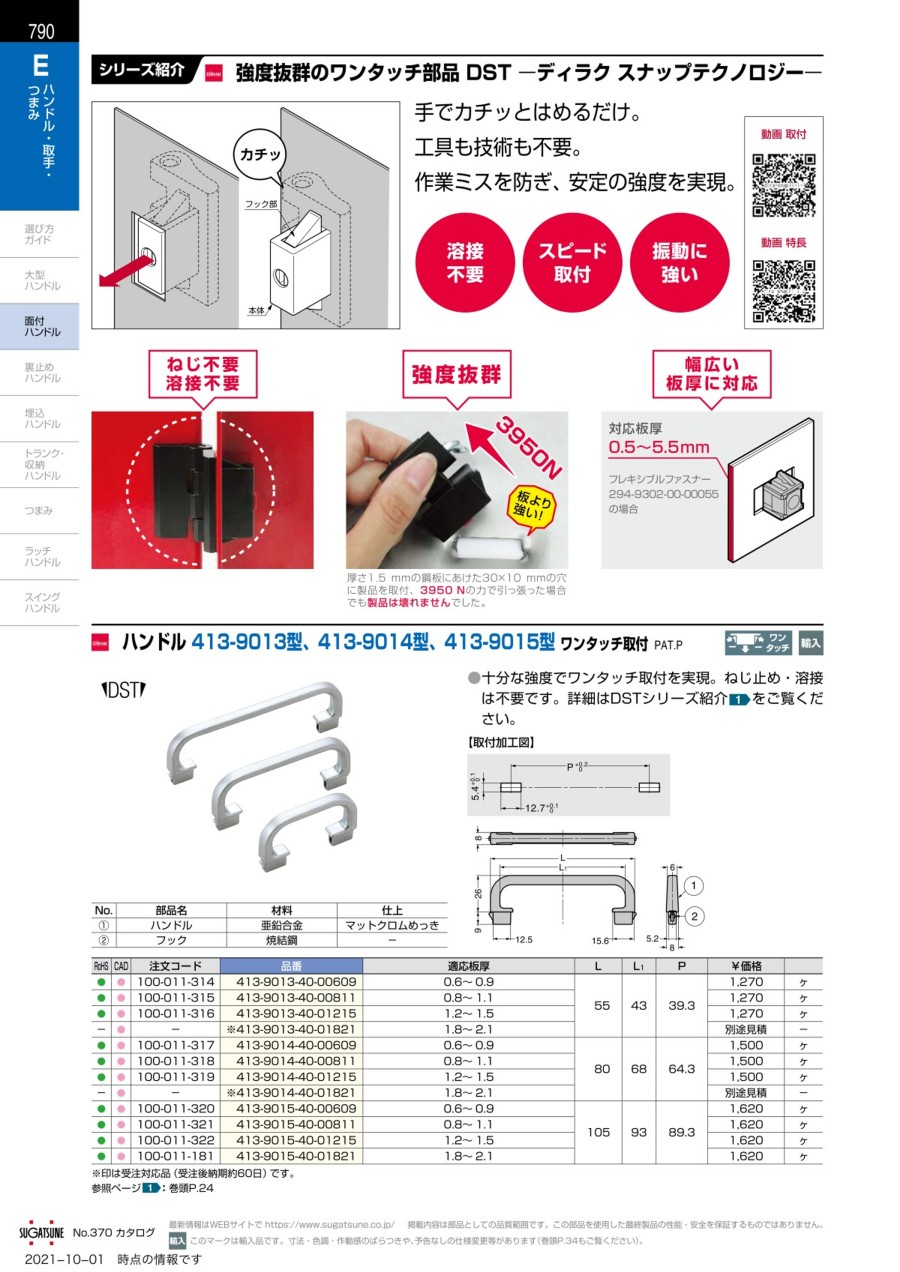

カタログ
