スガツネ工業

トランクハンドル TO型

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 352円～743円

税込単価: 387円～817円

取手部をつかみやすいように、取付面から浮かせています。【特長】・TO-70の取...

本体種類
特殊形
形状
その他
取付方法
丸穴
グリップ太さ【範囲選択】 (mm)
～9.9
付加機能
折り畳み形

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図

製品仕様

イメージ

No.	部品名	材料	仕上
（1）	本体	鋼（SPCC）	クロメート処理（三価）
（2）	取手	鋼（SS）	クロメート処理（三価）

規格表

型番	L₁	L₂	W₁	W₂	H	P₁	P₂	P₃	D₁	d₂	N	質量g
TO-70	54	69	60	68	9	-	49	34	6	4.7	3	60
TO-80	73	80	75	83	11	45	63	43	7	5	4	104
TO-90	75	91	82	90	12	48	69	47	8	5.5		135
TO-100	85	105	95	102	14	51	76	54	9	6		210

型番リスト

表示件数

型番

本体　材料

グリップ太さ

(mm)

詳細材質

本体　仕上

長さ

(mm)

幅

(mm)

仕様

最小発注数量

[スチール] スチール	6	-	クロメート処理	68	54	ばねなし	1個
[スチール] スチール	7	-	クロメート処理	83	73	ばねなし	1個
[スチール] スチール	8	-	クロメート処理	90	75	ばねなし	1個
[スチール] スチール	9	-	クロメート処理	102	85	ばねなし	1個

通常単価(税別) (税込単価)	通常出荷日

352円 ( 387円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	4日目
642円 ( 706円 )	4日目
743円 ( 817円 )	4日目

詳細情報

基本情報

基本情報

取手部をつかみやすいように、取付面から浮かせています。
【特長】
・TO-70の取り付け穴は上側に1つ、下側に2つあります。
【用途】
・小型なので省スペース化に最適。
・計測機器、小型の収納ボックスなどに適用。

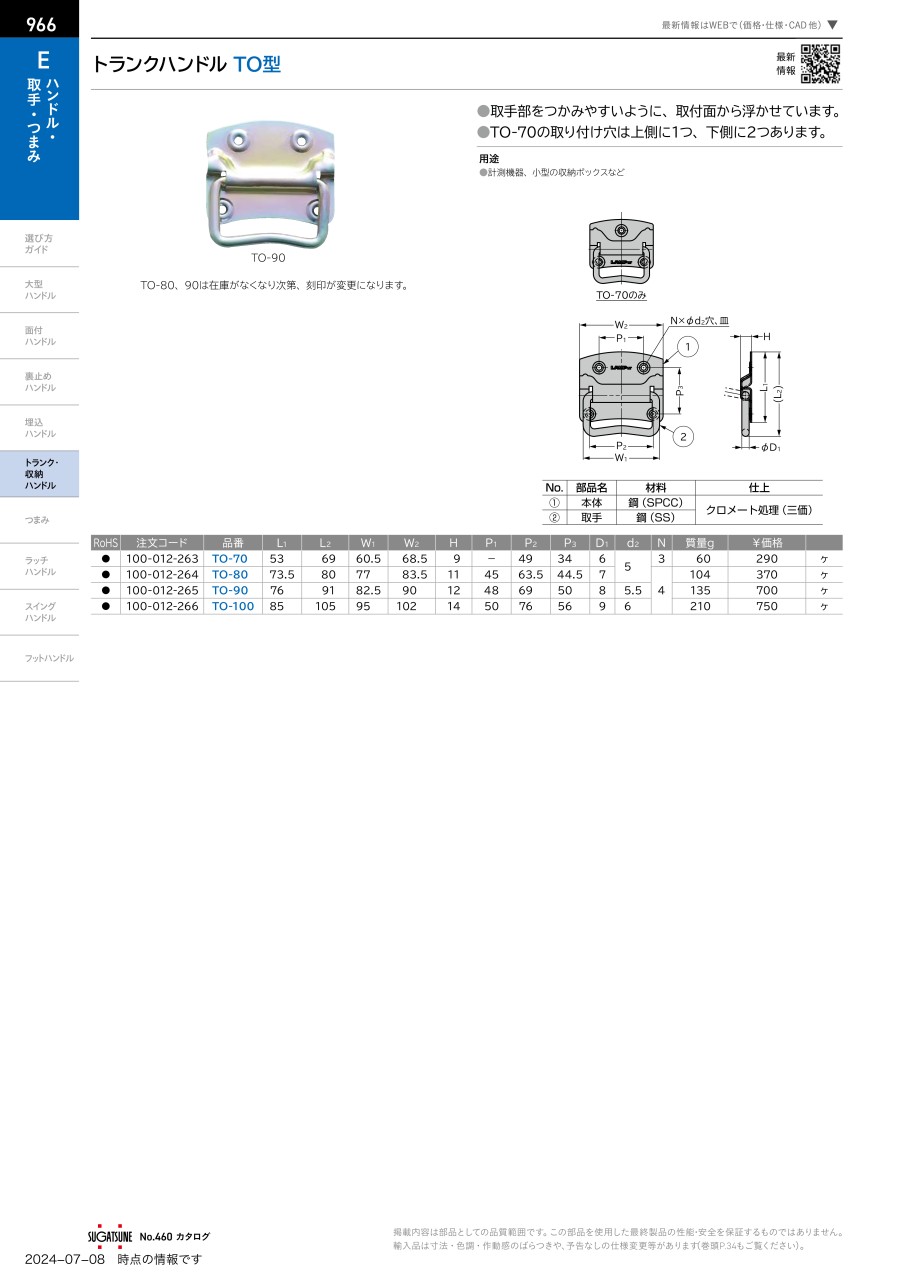

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
ステンレス鋼製ジャンボフック XL-CUF型
あらゆるものをすっきり収納でき、従来床に置くしかなかった大きいものが、ゆったり掛けられるジャンボサイズのフックです。
スガツネ工業
d line ステンレス鋼製ハンドル 14-3812型
ステンレス製のハンドルで耐食性に優れています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
