トランクハンドル_MUD-140
- 通常単価(税別)
- 7,389円
- 税込単価
- 8,128円
【特長】・筐体の正面をすっきりできます。【材質】・亜鉛合金製。
詳細情報を確認するMUD-140の仕様・寸法情報
本体種類
[特殊形] 特殊形
形状
その他
取付方法
丸穴
本体 材料
[その他] その他
付加機能
折り畳み形
詳細材質
亜鉛合金
本体 仕上
[クロムメッキ] クロームめっき
耐荷重(N)
294
長さ(mm)
140
幅(mm)
80
商品情報
外形図
製品仕様
- ハンドル部はばねの力で自動的に収納位置に戻ります。
付属品
- 十字穴付トラス小ねじM5×8
- 板金取付用ブラケット
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | ケース | 亜鉛合金 （ZDC） | クロムめっき |
| （2） | ハンドル | ||
| （3） | グリップ | エラストマー （TPE） | 濃紺 |
| （4） | 裏蓋 | 鋼（SPCC） | 有色クロメート処理（三価） |
| （5） | 軸 | 亜鉛合金 （ZDC） | |
| （6） | ばね | 鋼（SWP） | |
| （7） | 止めねじ | 鋼（SWCH） | - |
| （8） | ブラケット | 鋼（SPCC） | 有色クロメート処理（三価） |
| （9） | グリップ止めねじ | ステンレス鋼 | ブラック |
取付加工図
取付仕様図
規格表
| 型 番 | 耐荷重N | 耐荷重kgf | 質量g |
|---|---|---|---|
| MUD-140 | 294 | 30 | 620 |

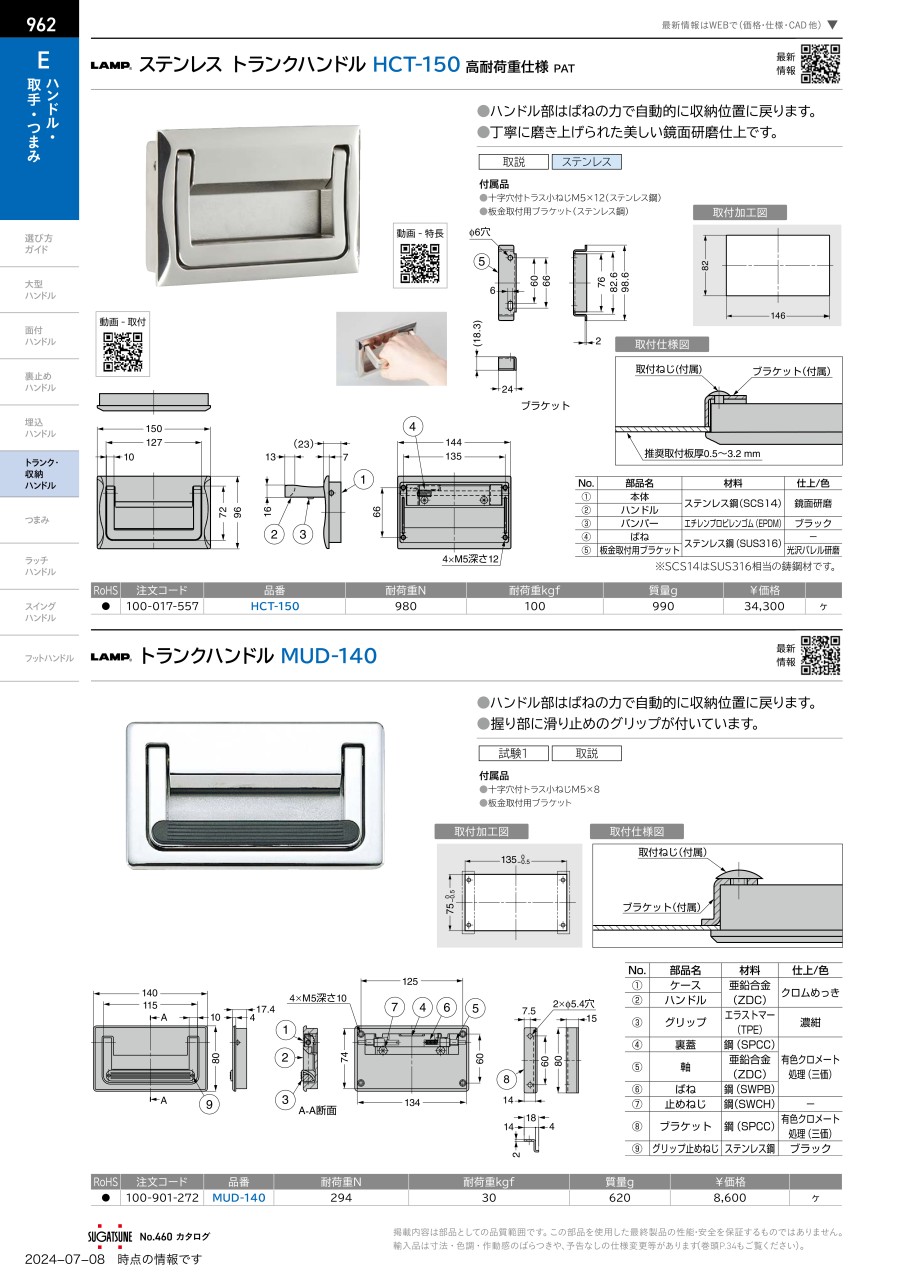

カタログ
