ステンレス鋼製 埋込取手 HH-K
- 通常単価(税別)
- 5,177円
- 税込単価
- 5,695円
通常出荷日：在庫品1日目当日出荷可能
筐体の正面をすっきりできる取手。【特長】・板金取付の場合は、扉を本体とカップで挟んで取り付け（使用扉厚...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
HH-Kの仕様・寸法情報
本体種類
埋込形
形状
その他
取付方法
[めねじ] めねじ
本体 材料
[ステンレス] ステンレス
付加機能
収納形
詳細材質
SUS316
本体 仕上
[バフ研磨] 鏡面仕上
長さ(mm)
114
幅(mm)
41
取付部深さ(mm)
15
商品情報
外形図
製品仕様
取付加工図（木取付）
取付仕様図（板金取付）
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | ステンレス鋼（SCS14） | 鏡面研磨 |
| （2） | カップ | ABS樹脂 | ブラック |
※SCS14はSUS316相当の鋳鋼材です。
規格表
| 型 番 | 適応板厚 | 質量g |
|---|---|---|
| HH-K | 2以下 | 90 |
使用例
取付方法
詳細情報
基本情報
筐体の正面をすっきりできる取手。
【特長】
・板金取付の場合は、扉を本体とカップで挟んで取り付け（使用扉厚：2mm以下）。
・以下付属品。
・板金扉t=2用：十字穴付トラス小ねじM4×10（ステンレス鋼）。
・木製扉t=20用：十字穴付トラス小ねじM4×15（ステンレス鋼）。

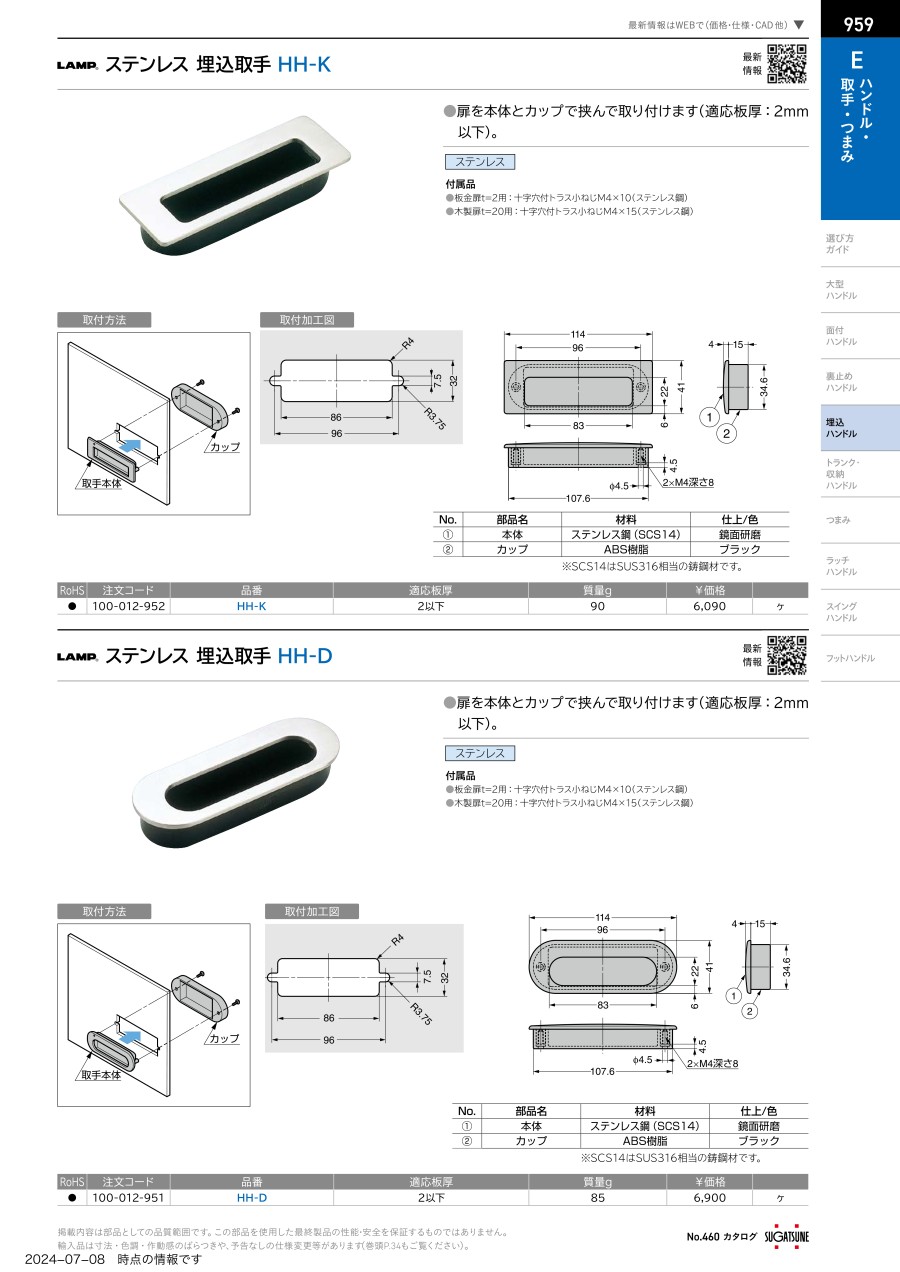

カタログ
