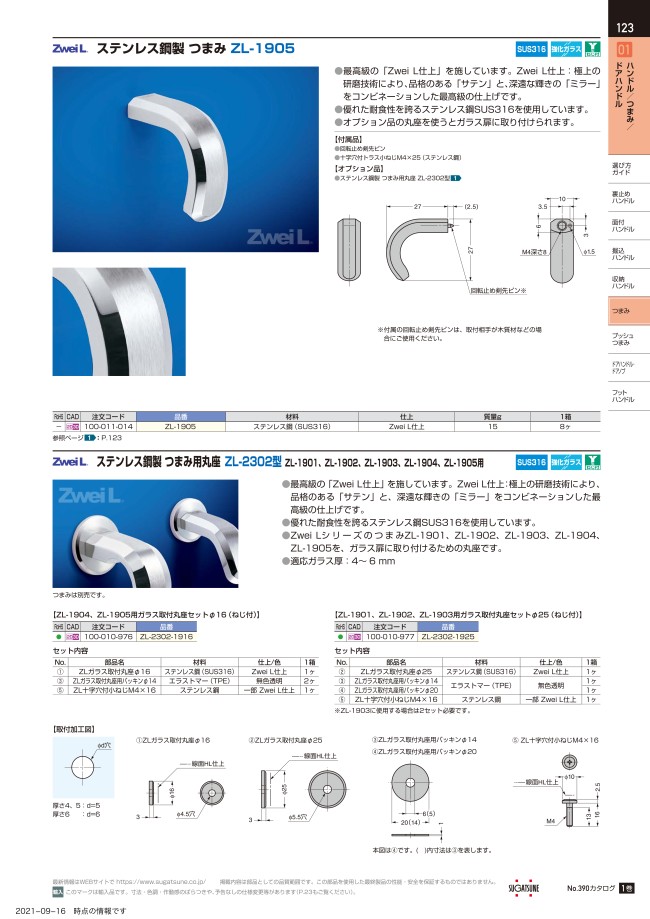

メカニカル部品技術窓口
型番
外形図
（1）ZLガラス取付丸座φ16
（2）ZLガラス取付丸座φ25
（3）ZLガラス取付丸座用パッキンφ14
（4）ZLガラス取付丸座用パッキンφ20
本図は（4）です。（ ）内寸法は（3）を表します。
（5） ZL十字穴付小ねじM4×16
製品仕様
ZL-2302-1916
ZL-2302-1925
つまみZL-1904、ZL-1905用ガラス取付丸座セットφ16（直径16mm／ねじ付）
つまみZL-1901、ZL-1902、ZL-1903用ガラス取付丸座セットφ25（直径25mm／ねじ付）
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | ZLガラス取付丸座φ16 | ステンレス鋼（SUS316） | Zwei L仕上 |
| （3） | ZLガラス取付丸座用 パッキンφ14 | エラストマー（TPE） | 無色透明 |
| （5） | ZL十字穴付小ねじM4×16 | ステンレス鋼 | 一部Zwei L仕上 |
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （2） | ZLガラス取付丸座φ25 | ステンレス鋼（SUS316） | Zwei L仕上 |
| （3） | ZLガラス取付丸座用 パッキンφ14 | エラストマー（TPE） | 無色透明 |
| （4） | ZLガラス取付丸座用 パッキンφ20 | エラストマー（TPE） | 無色透明 |
| （5） | ZL十字穴付小ねじM4×16 | ステンレス鋼 | 一部Zwei L仕上 |
※ZL-1903に使用する場合は2セット必要です。
取付加工図
絞り込み条件：1 項目の仕様が未選択です
サイズ(mm)
- φ16
- φ25
タイプ
- ZL-2302
CAD
- 3D
出荷日
- すべて
- 4日以内
詳細情報
基本情報
Zwei Lシリーズのつまみを、ガラス扉に取り付けるための丸座。
【特長】
・優れた耐食性を誇るステンレス鋼SUS316を使用。
・仕上は最高級の「Zwei L仕上」を施している。
・極上の研磨技術で、品格のあるサテンと深遠な輝きのミラーをコンビネーションした最高級仕上げ。
【用途】
・適応ガラス厚：4～6mm。
・小型なので省スペース化に最適。
