メカニカル部品技術窓口

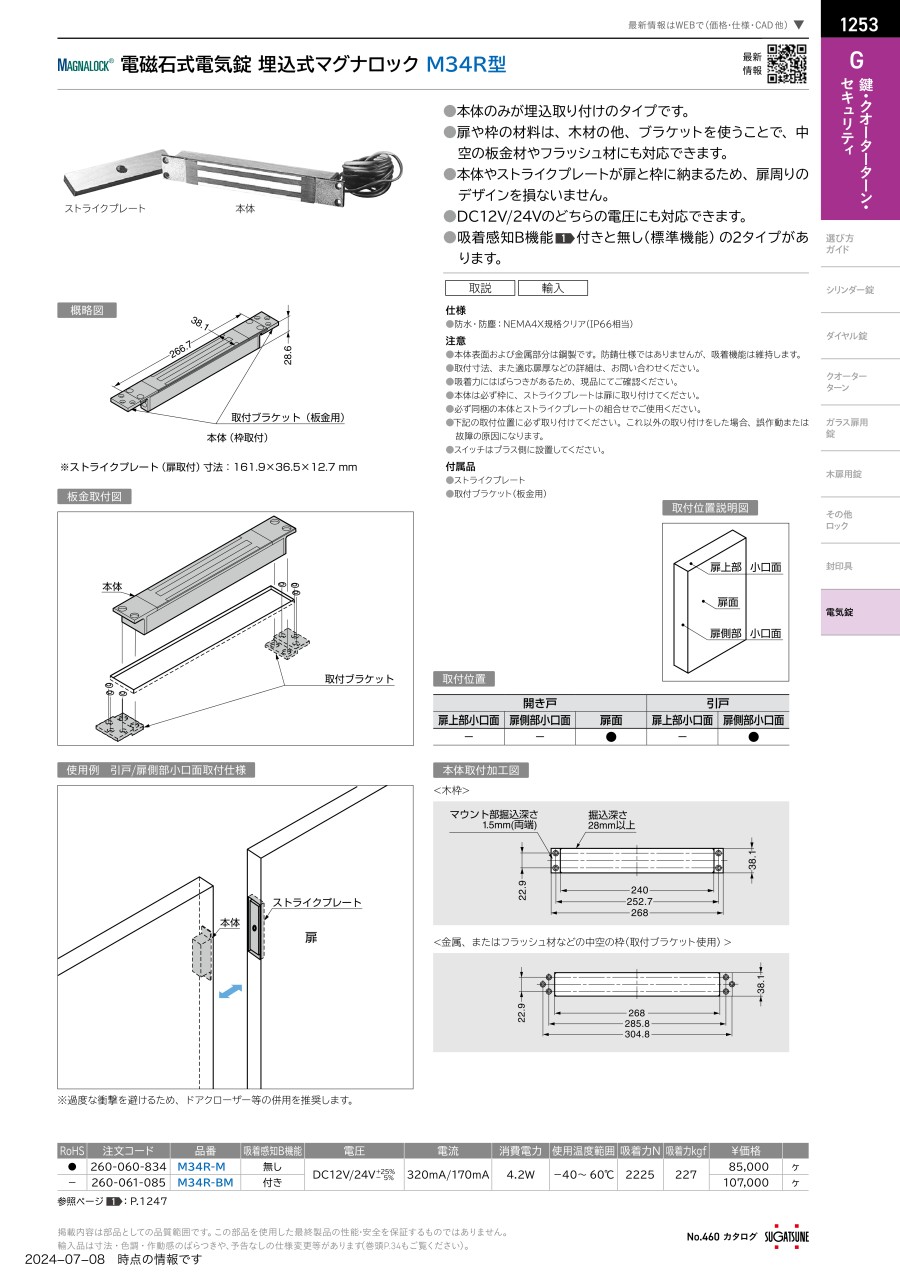

埋込式マグナロック M34R
- 通常単価(税別)
- 84,664円～107,510円
- 税込単価
- 93,130円～118,261円
【特長】・本体のみが埋込取り付けのタイプです。・扉や枠の材料は、木材の他、ブラケットを使うことで、中空...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
本体切欠図
木枠
金属、またはフラッシュ材などの中空の枠（取付ブラケット使用）
概略図
- ※ ストライクプレート（扉取付）寸法：162.6×36.6×13.3mm
取付位置説明図
| 品番 | 吸着感知B機能 | 電圧 | 電流 | 消費電力 | 使用温度範囲 | 吸着力N | 吸着力kgf | |
|---|---|---|---|---|---|---|---|---|
| M34R-M | 無し | DC12V/24V | ＋25％ －5％ |
320mA/170mA | 4.2W | －40～60℃ | 2225N | 227kgf |
| M34R-BM | 付き | DC12V/24V | ＋25％ －5％ |
320mA/170mA | 4.2W | －40～60℃ | 2225N | 227kgf |
板金取付図
使用例（引戸/扉側部小口面取付仕様）
取付位置
| 型 | 開き戸 | 引戸 | |||
|---|---|---|---|---|---|
| 扉上部小口面 | 扉側部小口面 | 扉面 | 扉上部小口面 | 扉側部小口面 | |
| M34R | － | － | ● | － | ● |
付属品
- ストライクプレート
- 取付ブラケット（板金用）
注意
- 本体およびストライクプレートの取付寸法、また適応扉厚などの詳細は、お問い合わせください。
- 吸着力にはばらつきがあるため、現品にてご確認ください。
- 本体は必ず枠に、ストライクプレートは扉に取り付けてください。
- 取付位置に必ず取り付けてください。これ以外の取り付けをした場合、誤作動または故障の原因になります。
詳細情報
基本情報
【特長】
・本体のみが埋込取り付けのタイプです。
・扉や枠の材料は、木材の他、ブラケットを使うことで、中空の板金材やフラッシュ材にも対応できます。
・本体やストライクプレートが扉と枠に納まるため、外観がすっきりし、扉周りのデザインを損ないません。
・DC12V／24Vのどちらの電圧にも対応できます。
・吸着感知B機能付きと無し（標準機能）の2タイプがあります。
【用途】
・フェンス、門扉、点検口などに使用。
