スガツネ工業

スライドレール CBL-RA5R 重量用

カタログ |

通常単価(税別): 38,000円～68,761円

税込単価: 41,800円～75,637円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：3 日目～

【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールです。・レー...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
20.1
幅 (mm)
54
レール表面処理
ホワイトクロメート処理

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報

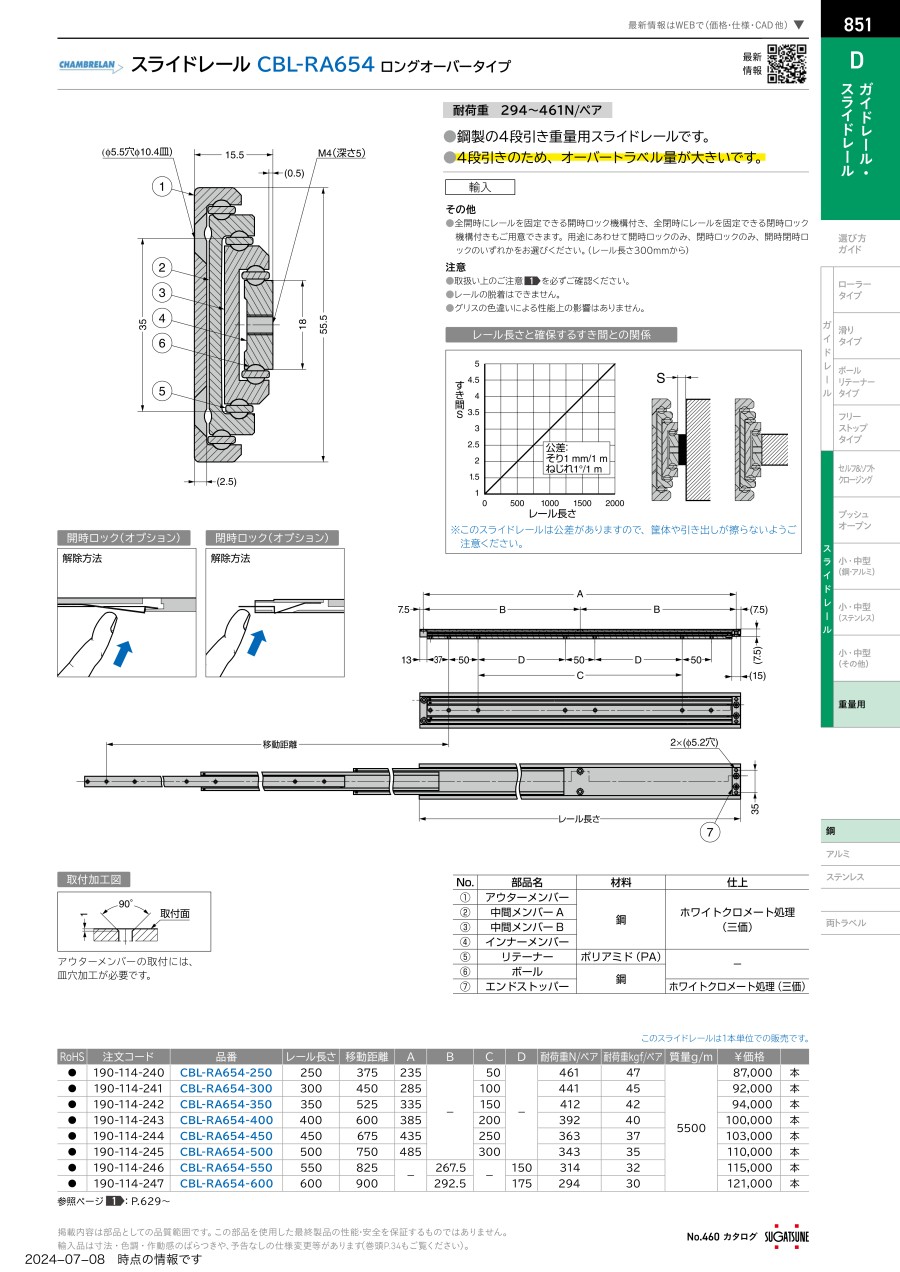

カタログ

商品情報

重量物の搬送に最適なスライドレール

レール長さと確保するすき間との関係

外形図

※ このスライドレールは公差がありますので、筐体や引き出しが擦らないようにご注意ください。

製品仕様

開時ロック（オプション）解除方法

閉時ロック（オプション）解除方法

寸法図

No.	部品名	材料	仕上
①	アウターメンバー	鋼	ホワイトクロメート処理(三価)
②	中間メンバー
③	インナーメンバー
④	リテーナー
⑤	ボール		－
⑥	エンドストッパー A		ホワイトクロメート処理(三価)
⑦	エンドストッパー B	ポリウレタン(PUR)	－

寸法図2

品番	レール長さ	移動距離	A	B	C	D	穴数		耐荷重 N/ペア	耐荷重 kgf/ペア	質量 kg/m
品番	レール長さ	移動距離	A	B	C	D	E	N	耐荷重 N/ペア	耐荷重 kgf/ペア	質量 kg/m
CBL-RA5R-300	300	315	285	－	100	－	－	4	1471	150	4.5
CBL-RA5R-350	350	375	335		150				1422	145
CBL-RA5R-400	400	415	385		200				1373	140
CBL-RA5R-450	450	475	435		250				1324	135
CBL-RA5R-500	500	515	485		300				1275	130
CBL-RA5R-550	550	575	－	267.5	－	150	2	6	1226	125
CBL-RA5R-600	600	615		292.5		175			1177	120
CBL-RA5R-650	650	675		317.5		200			1128	115
CBL-RA5R-700	700	715		342.5		225			1079	110
CBL-RA5R-750	750	775		367.5		250			1030	105
CBL-RA5R-800	800	815		392.5		275			981	100
CBL-RA5R-850	850	875		417.5		300			932	95
CBL-RA5R-900	900	915		442.5		325			883	90
CBL-RA5R-950	950	975		467.5		350			834	85
CBL-RA5R-1000	1000	1015		492.5		375			785	80
CBL-RA5R-1100	1100	1115		542.5		425			687	70
CBL-RA5R-1200	1200	1215		592.5		475			588	60

[ ! ]耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。数量１の注文で１本納品されます。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

1,201～	951～1,200	601～800	1015	1000	785	10	1個
1,201～	951～1,200	601～800	1115	1100	687	10	1個
1,201～	951～1,200	401～600	1215	1200	588	10	1個
151～350	151～350	1,001～2,000	315	300	1471	10	1個
351～550	151～350	1,001～2,000	375	350	1422	10	1個
351～550	351～550	1,001～2,000	415	400	1373	10	1個
351～550	351～550	1,001～2,000	475	450	1324	10	1個
351～550	351～550	1,001～2,000	515	500	1275	10	1個
551～750	351～550	1,001～2,000	575	550	1226	10	1個
551～750	551～750	1,001～2,000	615	600	1177	10	1個
551～750	551～750	1,001～2,000	675	650	1128	10	1個
551～750	551～750	1,001～2,000	715	700	1079	10	1個
751～950	551～750	1,001～2,000	775	750	1030	10	1個
751～950	751～950	801～1,000	815	800	981	10	1個
751～950	751～950	801～1,000	875	850	932	10	1個
751～950	751～950	801～1,000	915	900	883	10	1個
951～1,200	751～950	801～1,000	975	950	834	10	1個

通常単価(税別) (税込単価)	通常出荷日

65,312円 ( 71,843円 )	4日目
66,636円 ( 73,300円 )	4日目
68,761円 ( 75,637円 )	3日目
38,000円 ( 41,800円 )	3日目
40,631円 ( 44,694円 )	4日目
42,756円 ( 47,032円 )	4日目
45,000円 ( 49,500円 )	4日目
47,000円 ( 51,700円 )	4日目
48,312円 ( 53,143円 )	4日目
51,085円 ( 56,194円 )	4日目
52,314円 ( 57,545円 )	4日目
54,309円 ( 59,740円 )	4日目
56,312円 ( 61,943円 )	4日目
60,315円 ( 66,347円 )	4日目
63,067円 ( 69,374円 )	4日目
64,386円 ( 70,825円 )	4日目
66,087円 ( 72,696円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・レールの脱着はできません。
・重量用レールです。
【用途】
・重量物の搬送に最適。

カタログ
