スガツネ工業

スライドレール CBL-R53 重量用

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 19,287円～42,756円

税込単価: 21,216円～47,032円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

3/4スライドの2段引のスライドレールです。【特長】・レールの脱着はできません...

用途
直線引き出し用
スライド方式
2段引
レール材質
鋼
高さ (mm)
16
幅 (mm)
34
レール表面処理
ホワイトクロメート処理

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

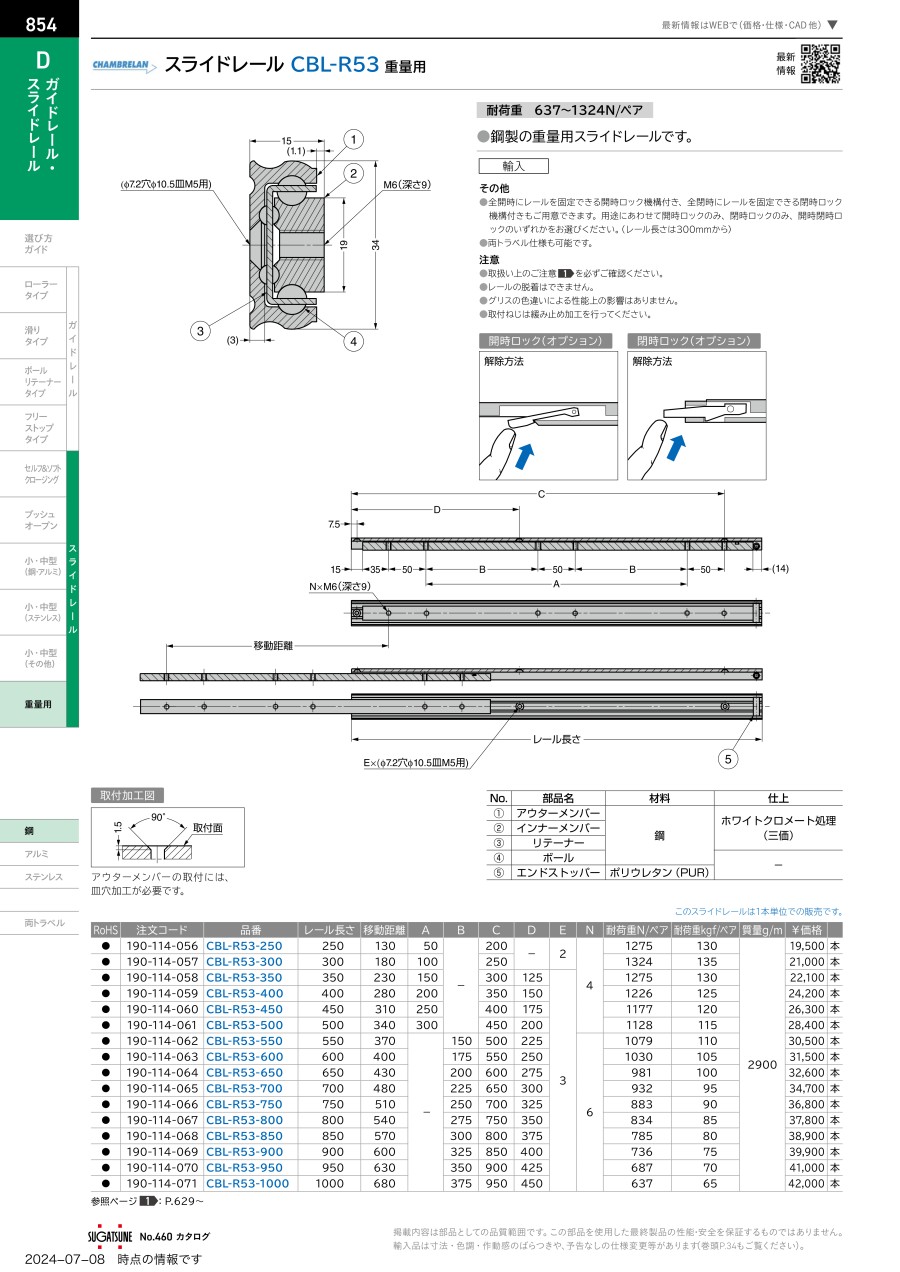

カタログ

商品情報

スライドレール（CBL-R53）重量用の特長

寸法

レール断面図

No.	部品名	材料	仕上
1	アウターメンバー	鋼	ホワイトクロメート処理（三価）
2	インナーメンバー		ホワイトクロメート処理（三価）
3	ボール		－
4	リテーナー		ホワイトクロメート処理（三価）
5	エンドストッパー	ポリウレタン（PUR）	－

品番	レール長さ	移動距離	A	B	C	D	耐荷重N/ペア	耐荷重kgf/ペア	質量kg/m
CBL-R53-250	250	130	50	－	200	－	1275	130	2.9
CBL-R53-300	300	180	100		250	－	1324	135
CBL-R53-350	350	230	150		300	125	1275	130
CBL-R53-400	400	280	200		350	150	1226	125
CBL-R53-450	450	310	250		400	175	1177	120
CBL-R53-500	500	340	300		450	200	1128	115
CBL-R53-550	550	370	－	150	500	225	1079	110
CBL-R53-600	600	400		175	550	250	1030	105
CBL-R53-650	650	430		200	600	275	981	100
CBL-R53-700	700	480		225	650	300	932	95
CBL-R53-750	750	510		250	700	325	883	90
CBL-R53-800	800	540		275	750	350	834	85
CBL-R53-850	850	570		300	800	375	785	80
CBL-R53-900	900	600		325	850	400	736	75
CBL-R53-950	950	630		350	900	425	687	70
CBL-R53-1000	1000	680		375	950	450	637	65

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

551～750	951～1,200	601～800	680	1000	637	10	1個
～150	151～350	1,001～2,000	130	250	1275	10	1個
151～350	151～350	1,001～2,000	180	300	1324	10	1個
151～350	351～550	1,001～2,000	280	400	1226	10	1個
151～350	351～550	1,001～2,000	310	450	1177	10	1個
151～350	351～550	1,001～2,000	340	500	1128	10	1個
351～550	551～750	1,001～2,000	400	600	1030	10	1個
351～550	551～750	801～1,000	480	700	932	10	1個
351～550	551～750	801～1,000	510	750	883	10	1個
351～550	751～950	801～1,000	540	800	834	10	1個
551～750	751～950	601～800	600	900	736	10	1個

通常単価(税別) (税込単価)	通常出荷日

42,756円 ( 47,032円 )	4日目
19,287円 ( 21,216円 )	4日目
21,000円 ( 23,100円 )	4日目
24,513円 ( 26,964円 )	4日目
26,611円 ( 29,272円 )	4日目
29,493円 ( 32,442円 )	4日目
32,127円 ( 35,340円 )	4日目
35,654円 ( 39,219円 )	4日目
37,885円 ( 41,674円 )	4日目
38,426円 ( 42,269円 )	4日目
40,529円 ( 44,582円 )	4日目

詳細情報

基本情報

基本情報

3/4スライドの2段引のスライドレールです。
【特長】
・レールの脱着はできません。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
オールステンレス鋼製スライドレール重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレールです。オールステンレス鋼製で耐食性に優れています。
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せます。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール CBL-R53 重量用のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q荷重はどのくらいですか？

2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。

この商品を見た人は、こんな商品も見ています

	今見ている商品スライドレール CBL-R53 重量用	スライドレール CBL-RA5R 重量用	スライドレール超重量用 CBL-R71	スライドレール CBL-RA7R 超重量用	スライドレール CBL-R20	スライドレール CBL-R26
メーカー	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業
通常価格	19,287円-	38,000円 -	40,529円 -	53,627円 -	4,731円 -	7,497円 -
通常出荷日	4日目	3日目〜	4日目	3日目〜	3日目〜	在庫品1日目〜
用途	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用	直線引き出し用
スライド方式	2段引	3段引	2段引	3段引	2段引	2段引
レール材質	鋼	鋼	鋼	鋼	鋼	鋼
高さ(mm)	16	20.1	21	26	11.2	13.2
幅(mm)	34	54	45	68	36.5	37.8
