スライドレール CBL-E1400重量用
- 通常単価(税別)
- 44,085円～85,384円
- 税込単価
- 48,494円～93,922円
通常出荷日：3日目～4日目
3段引の重量用スライドレールです。【特長】・インナーメンバーを完全に引き出せる3段引のスライドレールで...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
3段引のスライドレール
レール長さと確保するすき間との関係
- ※ このスライドレールは公差がありますので、筐体や引き出しが擦らないようにご注意ください。
製品仕様
寸法図
開時ロック（オプション）
寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | 中間メンバー | 鋼 | ホワイトクロメート処理(三価) |
| ② | インナーメンバー | ||
| ③ | リテーナー | ポリアミド(PA) | － |
| ④ | ボール | 鋼 | |
| ⑤ | エンドストッパー | 鋼［ポリウレタン(PUR)］ | ホワイトクロメート処理(三価)［－］ |
| 品番 | レール長さ | 移動距離 | A | B | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量kg/m |
|---|---|---|---|---|---|---|---|
| CBL-E1400-250 | 250 | 250 | 50 | － | 1324 | 135 | 3 |
| CBL-E1400-300 | 300 | 300 | 100 | 1275 | 130 | ||
| CBL-E1400-350 | 350 | 350 | 150 | 1226 | 125 | ||
| CBL-E1400-400 | 400 | 400 | 200 | 1177 | 120 | ||
| CBL-E1400-450 | 450 | 450 | 250 | 1128 | 115 | ||
| CBL-E1400-500 | 500 | 500 | 300 | 1079 | 110 | ||
| CBL-E1400-550 | 550 | 550 | － | 150 | 1030 | 105 | |
| CBL-E1400-600 | 600 | 600 | 175 | 981 | 100 | ||
| CBL-E1400-650 | 650 | 650 | 200 | 932 | 95 | ||
| CBL-E1400-700 | 700 | 700 | 225 | 883 | 90 | ||
| CBL-E1400-750 | 750 | 750 | 250 | 834 | 85 | ||
| CBL-E1400-800 | 800 | 800 | 275 | 785 | 80 | ||
| CBL-E1400-850 | 850 | 850 | 300 | 736 | 75 |
[！] 耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。
数量１の注文で１本納品されます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
44,085円 ( 48,494円 ) | 3日目 |
47,728円 ( 52,501円 ) | 3日目 |
52,156円 ( 57,372円 ) | 4日目 |
52,773円 ( 58,050円 ) | 4日目 |
57,169円 ( 62,886円 ) | 4日目 |
61,973円 ( 68,170円 ) | 4日目 |
66,230円 ( 72,853円 ) | 3日目 |
70,664円 ( 77,730円 ) | 4日目 |
74,814円 ( 82,295円 ) | 4日目 |
79,347円 ( 87,282円 ) | 4日目 |
81,087円 ( 89,196円 ) | 4日目 |
84,630円 ( 93,093円 ) | 4日目 |
85,384円 ( 93,922円 ) | 4日目 |
詳細情報
基本情報
3段引の重量用スライドレールです。
【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・基材はI型の中間メンバーを使っているため、堅牢な構造です。
・レールの脱着はできません。
【用途】
・重量物の搬送に最適。

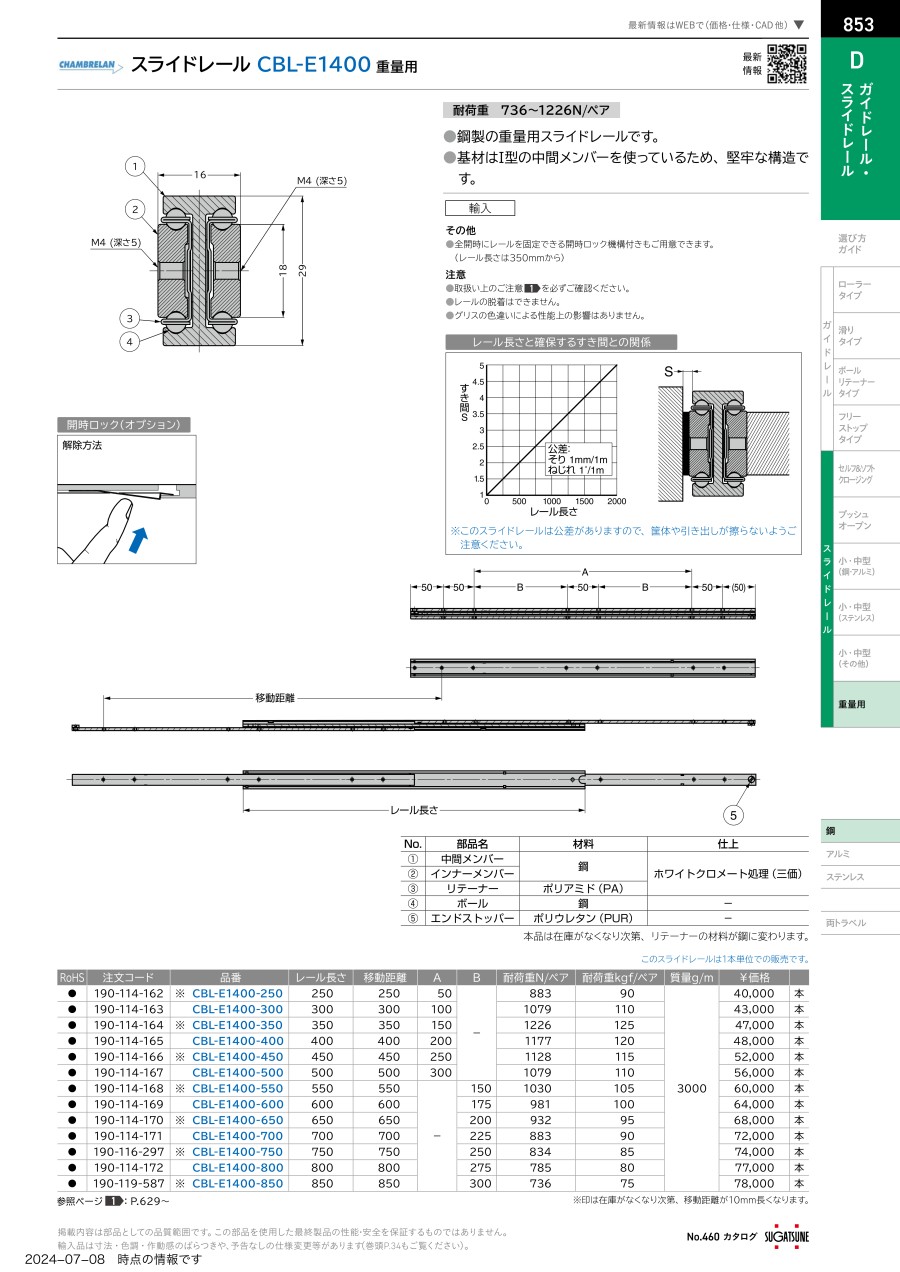

カタログ
