スライドレール 重量用 C3601
- 通常単価(税別)
- 8,670円～12,325円
- 税込単価
- 9,537円～13,558円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・レール...
詳細情報を確認する商品情報

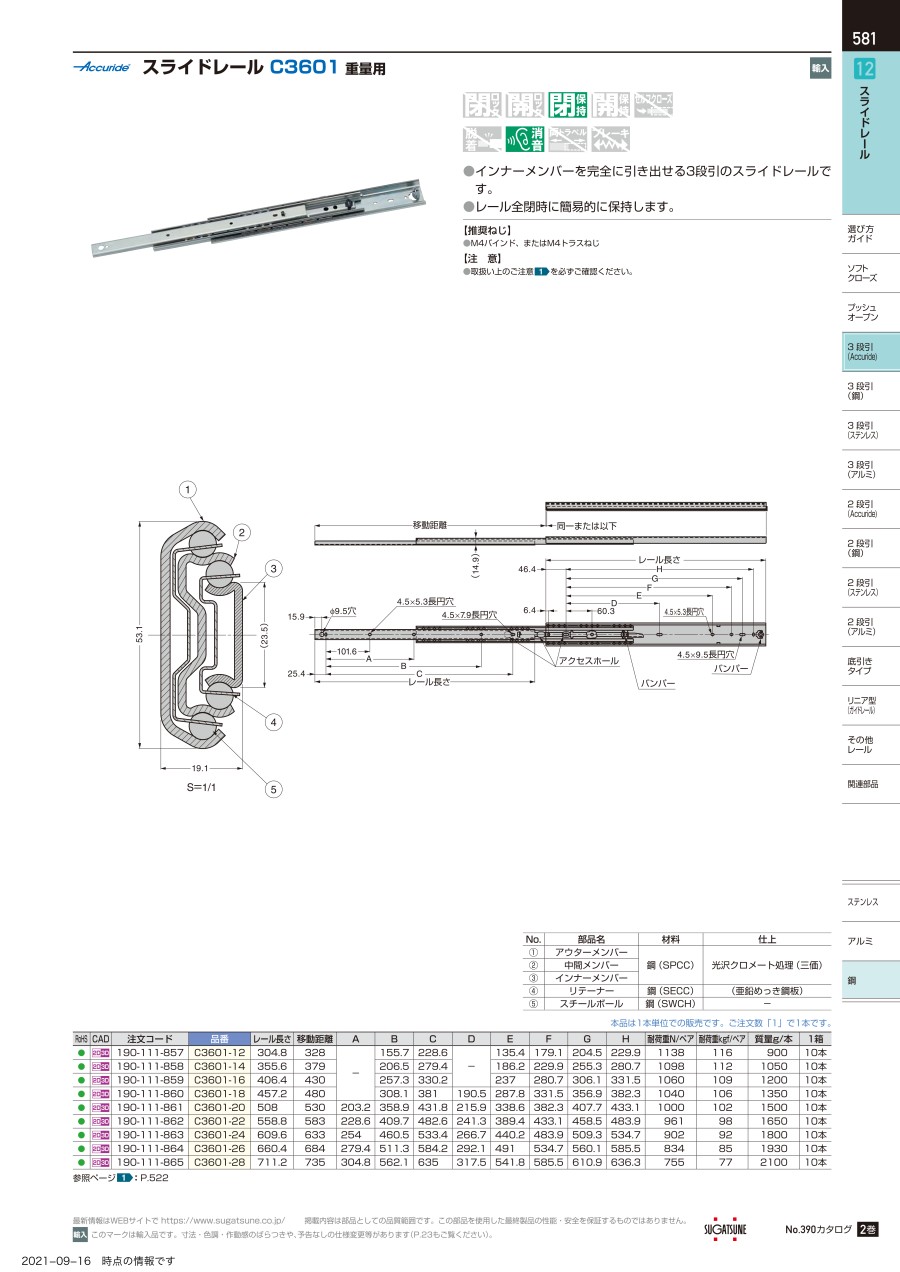

スライドレール C3601 重量用の仕様
スライドレール C3601 重量用 イメージ
スライドレール C3601 重量用の寸法例
（単位：mm）
スライドレール C3601 重量用 寸法図1
スライドレール C3601 重量用 寸法図2
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理 |
| （2） | 中間レール | 鋼 | 光沢クロメート処理 |
| （3） | インナーレール | 鋼 | 光沢クロメート処理 |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3601-12 | 304.8 | 328 | - | 155.7 | 228.6 | - | 135.4 | 179.1 | 204.5 | 229.9 | 1138N/ペア | 116kgf/ペア | 1.8kg/ペア |
| C3601-14 | 355.6 | 379 | - | 206.5 | 279.4 | - | 186.2 | 229.9 | 255.3 | 280.7 | 1098N/ペア | 112kgf/ペア | 2.1kg/ペア |
| C3601-16 | 406.4 | 430 | - | 257.3 | 330.2 | - | 237 | 280.7 | 306.1 | 331.5 | 1060N/ペア | 109kgf/ペア | 2.4kg/ペア |
| C3601-18 | 457.2 | 480 | - | 308.1 | 381 | 190.5 | 287.8 | 331.5 | 356.9 | 382.3 | 1040N/ペア | 106kgf/ペア | 2.7kg/ペア |
| C3601-20 | 508 | 530 | 203.2 | 358.9 | 431.8 | 215.9 | 338.6 | 382.3 | 407.7 | 433.1 | 1000N/ペア | 102kgf/ペア | 3kg/ペア |
| C3601-22 | 558.8 | 583 | 228.6 | 409.7 | 482.6 | 241.3 | 389.4 | 433.1 | 458.5 | 483.9 | 961N/ペア | 98kgf/ペア | 3.3kg/ペア |
| C3601-24 | 609.6 | 633 | 254 | 460.5 | 533.4 | 266.7 | 440.2 | 483.9 | 509.3 | 534.7 | 902N/ペア | 92kgf/ペア | 3.6kg/ペア |
| C3601-26 | 660.4 | 684 | 279.4 | 511.3 | 584.2 | 292.1 | 491 | 534.7 | 560.1 | 585.5 | 834N/ペア | 85kgf/ペア | 3.86kg/ペア |
| C3601-28 | 711.2 | 735 | 304.8 | 562.1 | 635 | 317.5 | 541.8 | 585.5 | 610.9 | 636.3 | 755N/ペア | 77kgf/ペア | 4.2kg/ペア |
注意・禁止事項
- ※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,670円 ( 9,537円 ) | 在庫品1日目当日出荷可能 |
10,033円 ( 11,036円 ) | 4日目 |
9,265円 ( 10,192円 ) | 在庫品1日目当日出荷可能 |
9,860円 ( 10,846円 ) | 在庫品1日目当日出荷可能 |
10,115円 ( 11,127円 ) | 在庫品1日目当日出荷可能 |
10,965円 ( 12,062円 ) | 在庫品1日目当日出荷可能 |
11,475円 ( 12,623円 ) | 在庫品1日目当日出荷可能 |
11,900円 ( 13,090円 ) | 在庫品1日目当日出荷可能 |
12,325円 ( 13,558円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能付きです。
・全開時、全閉時の金属音を緩和する消音機構付きです。
・重量用レールです。
・レール全閉時にその状態を簡易的に保持します。
【用途】
・重量物の搬送に最適。
