スガツネ工業

スライドレール手元ロック解除機構付 3C29

カタログ |

通常単価(税別): 10,316円～13,401円

税込単価: 11,348円～14,741円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

ロック解除作業の煩わしさが軽減するスライドレールです。【特長】・インナーメンバ...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
高さ (mm)
19.4
幅 (mm)
35
レール表面処理
光沢クロメート処理

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図A

寸法図B

寸法図C

製品仕様

外観

手元ロック解除レバー

No.	部品名	材料	仕上
（1）	アウターレール	鋼	光沢クロメート処理
（2）	中間レール	鋼	光沢クロメート処理
（3）	インナーレール	鋼	光沢クロメート処理
（4）	リテーナー	鋼	光沢クロメート処理
（5）	手元ロック解除レバー	鋼	光沢クロメート処理
（6）	スチールボール	鋼	－

規格表

型番	レール長さ	移動距離	A	B	C	D	E	F	G	H	I	J	K	L	M	N	耐荷重 N/ペア	耐荷重 kgf/ペア	質量
3C29-14	355.6	381	－	－	273	－	－	－	－	－	－	－	165	200	225	240	588N/ペア	60kgf/ペア	0.65kg
3C29-16	406.4	431.8	－	－	－	－	－	－	－	276	－	－	216	251	276	291	559N/ペア	57kgf/ペア	0.74kg
3C29-18	457.2	482.6	181	－	365	－	－	－	－	276	－	－	267	302	327	342	520N/ペア	53kgf/ペア	0.84kg
3C29-20	508	533.4	181	212.4	365	426	－	－	－	368	－	－	318	353	378	393	481N/ペア	49kgf/ペア	0.94kg
3C29-22	558.8	584.2	181	212.4	365	426	454	－	184	368	－	－	369	404	429	444	441N/ペア	45kgf/ペア	1.04kg
3C29-24	609.6	635	181	212.4	－	426	454	－	184	368	455.5	－	420	455	480	495	412N/ペア	42kgf/ペア	1.12kg
3C29-26	660.4	685.8	181	212.4	－	426	454	546	184	368	455.5	－	471	506	531	546	383N/ペア	39kgf/ペア	1.23kg
3C29-28	711.2	736.6	181	212.4	273	－	454	546	184	－	455.5	552	522	557	582	597	353N/ペア	36kgf/ペア	1.33kg
3C29-30	762	787.4	181	212.4	273	－	546	638	184	－	455.5	552	573	608	633	648	324N/ペア	33kgf/ペア	1.42kg
3C29-32	812.8	838.2	181	212.4	273	－	546	638	184	－	455.5	552	624	659	684	699	294N/ペア	30kgf/ペア	1.84kg

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

351～550	351～550	401～600	381	355.6	588	10	1個
351～550	351～550	401～600	431.8	406.4	559	10	1個
351～550	351～550	401～600	482.6	457.2	520	10	1個
351～550	351～550	401～600	533.4	508	481	10	1個
551～750	551～750	401～600	584.2	558.8	441	10	1個
551～750	551～750	401～600	635	609.6	412	10	1個
551～750	551～750	201～400	685.8	660.4	383	10	1個
551～750	551～750	201～400	736.6	711.2	353	10	1個
751～950	751～950	201～400	787.4	762	324	10	1個
751～950	751～950	201～400	838.2	812.8	294	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,566円 ( 11,623円 )	4日目
10,316円 ( 11,348円 )	4日目
10,390円 ( 11,429円 )	4日目
10,695円 ( 11,765円 )	4日目
11,236円 ( 12,360円 )	4日目
11,223円 ( 12,345円 )	4日目
12,539円 ( 13,793円 )	4日目
12,991円 ( 14,290円 )	4日目
12,745円 ( 14,020円 )	4日目
13,401円 ( 14,741円 )	4日目

詳細情報

基本情報

基本情報

ロック解除作業の煩わしさが軽減するスライドレールです。
【特長】
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・レールを全開にすると、全開した状態で固定します。ロック解除レバーの操作で解除します。
・ロック解除レバーの操作でインナーメンバーを取り外せます。
・ロック解除レバーはインナーレールの先端付近（手元）にあるため、ロック解除操作がよりしやすく、指先を挟みにくく安全です。
・インナーレールの再挿入はワンアクションで挿入可能です。
・スチールボールの数が他のレールと比べて多く、動きが滑らかです。
・インナーメンバーは取付穴が多く、取付位置がいろいろ選べます。

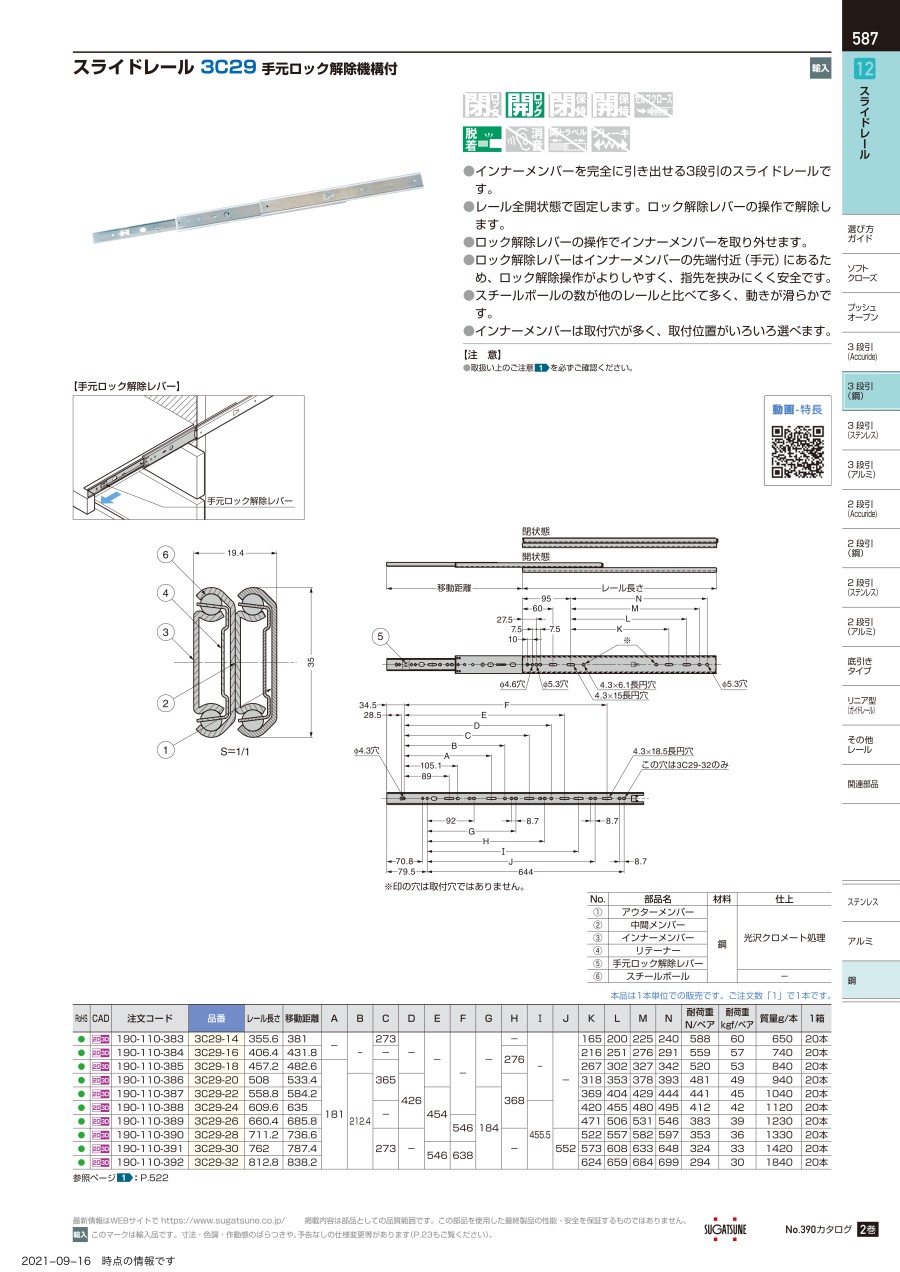

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレールプッシュオープン機構付 4660
フ゜ッシュ量か゛少なく、肘なと゛て゛前板を少し押しても引き出しか゛簡単に開区、プッシュオープン機構付のスライドレールです。
スガツネ工業
スライドレール L52145 セルフ&ソフトクロージング機構付
ゆっくりと静かに閉まるソフトクロージング機構のスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
