スガツネ工業

スライドレールロック付 C203

カタログ |

通常単価(税別): 2,758円～3,697円

税込単価: 3,034円～4,067円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

3/4スライドの2段引スライドレールです。【特長】・レールを全開にすると全開状...

用途
直線引き出し用
スライド方式
2段引
レール材質
鋼
高さ (mm)
9.5
幅 (mm)
35.3
レール表面処理
光沢クロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スライドレール C203 ロック付の仕様

スライドレール C203 ロック付イメージ

スライドレール C203 ロック付の寸法例

（単位：mm）

スライドレール C203 ロック付寸法図1

スライドレール C203 ロック付寸法図2

型番	部品名	材料	仕上
（1）	アウターレール	鋼	光沢クロメート処理（三価）
（2）	インナーレール	鋼	光沢クロメート処理（三価）
（3）	リテーナー	鋼	（亜鉛めっき鋼板）
（4）	スチールボール	鋼	-

（単位：mm）

品番	レール長さ	移動距離	A	B	C	D	E	F	耐荷重N/ペア	耐荷重kgf/ペア	質量
C203-12LOCK	304.8	224	152.4	-	-	136.5	247.6	260.3	481	49	0.59kg/ペア
C203-14LOCK	355.6	275	203.2	-	-	187.3	298.4	311.1	461	47	0.68kg/ペア
C203-16LOCK	406.4	315	254	-	-	238.1	349.2	361.9	422	43	0.77kg/ペア
C203-18LOCK	457.2	330	203.2	406.4	200	288.9	400	412.7	402	41	0.91kg/ペア
C203-20LOCK	508	381	228.6	457.2	225.4	339.7	450.8	463.5	363	37	1kg/ペア
C203-22LOCK	558.8	406	254	508	250.8	390.5	501.6	514.3	333	34	1.09kg/ペア
C203-24LOCK	609.6	432	279.4	558.8	276.2	441.3	552.4	565.1	294	30	1.18kg/ペア
C203-26LOCK	660.4	483	304.8	609.6	301.6	492.1	603.2	615.9	265	27	1.27kg/ペア
C203-28LOCK	711.2	493	330.2	660.4	327	542.9	654	666.7	245	25	1.41kg/ペア

注意・禁止事項

※ インナーレールとアウターレールの組み合わせを変えないでください。
※ 上表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
※ 耐荷重は２本使用時となりますが、本商品は1本単位での販売ですのでご注意ください。
　数量１の注文で１本納品されます。

この商品の推奨ねじ

M4バインド、またはM4トラスねじ

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	401～600	224	304.8	481	10	1個
151～350	351～550	401～600	275	355.6	461	10	1個
151～350	351～550	401～600	315	406.4	422	10	1個
151～350	351～550	401～600	330	457.2	402	10	1個
351～550	351～550	201～400	381	508	363	10	1個
351～550	551～750	201～400	406	558.8	333	10	1個
351～550	551～750	201～400	432	609.6	294	10	1個
351～550	551～750	201～400	483	660.4	265	10	1個
351～550	551～750	201～400	493	711.2	245	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
2,758円 ( 3,034円 )	4日目
3,197円 ( 3,517円 )	在庫品1日目当日出荷可能
3,197円 ( 3,517円 )	在庫品1日目当日出荷可能
3,066円 ( 3,373円 )	4日目
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

3/4スライドの2段引スライドレールです。
【特長】
・レールを全開にすると全開状態で固定します。
・レバー操作で解除でき、同じレバーでインナーメンバーを取り外せます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スライドレールは通常２本で使用しますが、本商品は1本単位での販売です。
数量１の注文で１本納品されます。

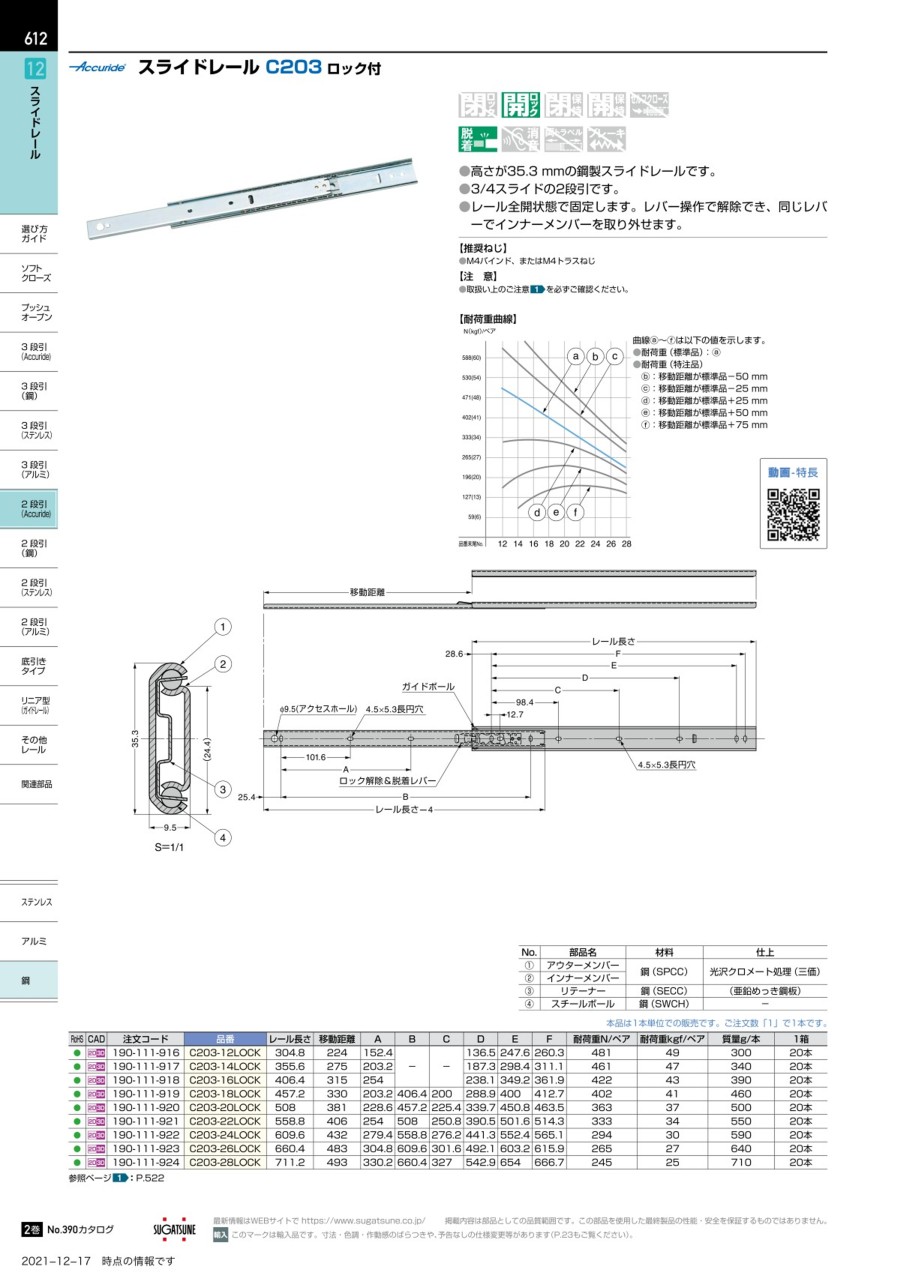

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
スライドレール 3506G
引き出しやユニットの移動に最適なスライドレールです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
