スライドレール 4638 プッシュオープン機構付【2個入り】
- 通常単価(税別)
- 5,355円～11,078円
- 税込単価
- 5,891円～12,186円
プッシュオープン機構付のスライドレールです。【特長】・前板を押すだけで引き出し...
詳細情報を確認する商品情報

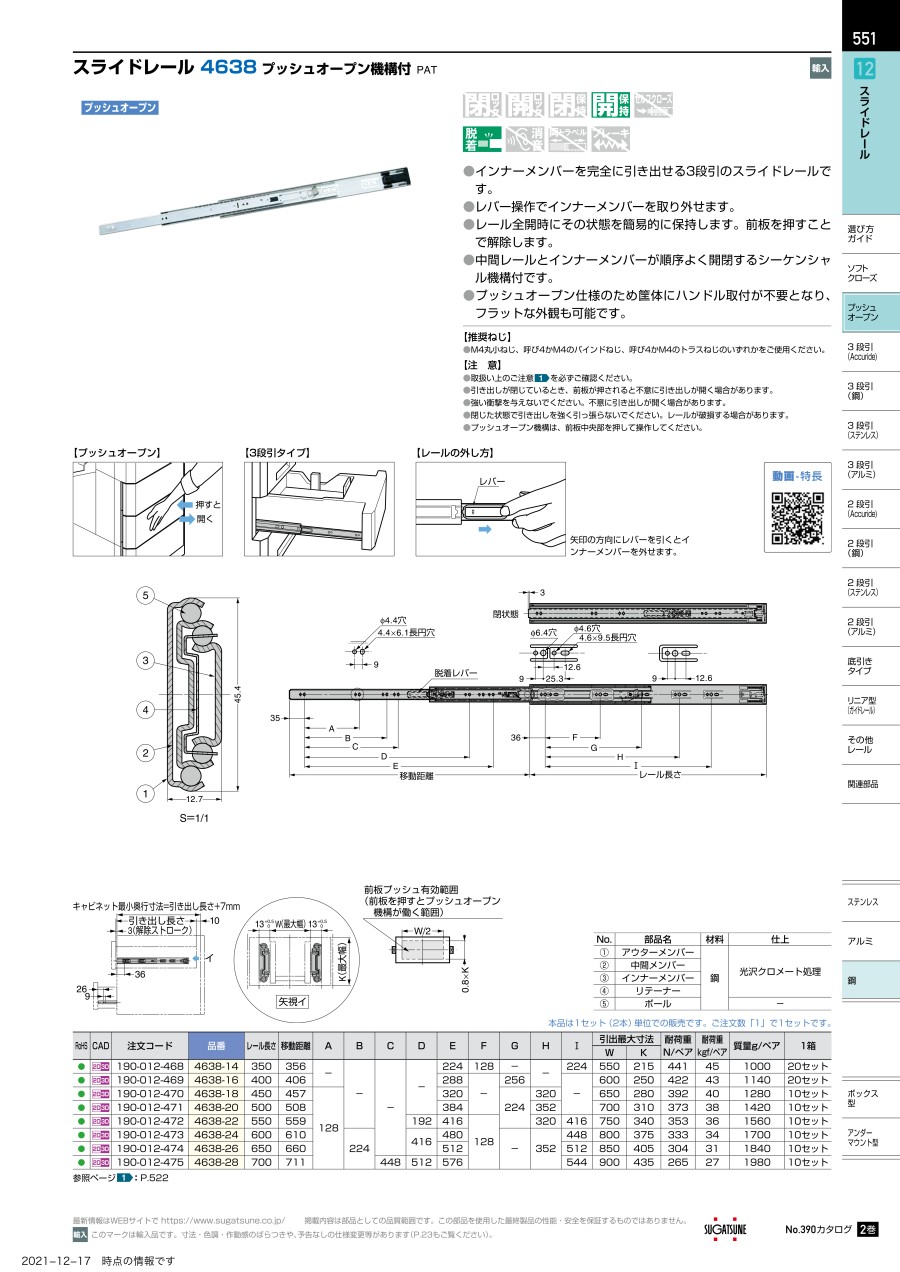

外形図
寸法図
- キャビネット最小奥行寸法=引き出し長さ+7mm
- 前板プッシュ有効範囲（前板を押すとプッシュオープン機構が働く範囲）
製品仕様
推奨ねじ- M4丸小ねじ、呼び4かM4のバインドねじ、呼び4かM4のトラスねじのいずれかを使用。
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | アウターメンバー | 鋼 | 光沢クロメート処理 |
| （2） | 中間メンバー | ||
| （3） | インナーメンバー | ||
| （4） | リテーナー | ||
| （5） | ボール | － |
規格表
| 型番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | 引出最大寸法 | 耐荷重 N/ペア | 耐荷重 kgf/ペア | 質量 kg/ペア | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | K | |||||||||||||||
| 4638-14 | 350 | 356 | － | － | － | － | 224 | 128 | － | － | 224 | 550 | 215 | 441 | 45 | 1 |
| 4638-16 | 400 | 406 | 288 | － | 256 | － | 600 | 250 | 422 | 43 | 1.14 | |||||
| 4638-18 | 450 | 457 | 128 | 320 | 224 | 320 | 650 | 280 | 392 | 40 | 1.28 | |||||
| 4638-20 | 500 | 508 | 384 | 352 | 700 | 310 | 373 | 38 | 1.42 | |||||||
| 4638-22 | 550 | 559 | 192 | 416 | 128 | 320 | 416 | 750 | 340 | 353 | 36 | 1.56 | ||||
| 4638-24 | 600 | 610 | 224 | 416 | 480 | － | 352 | 448 | 800 | 375 | 333 | 34 | 1.7 | |||
| 4638-26 | 650 | 660 | 512 | 512 | 850 | 405 | 304 | 31 | 1.84 | |||||||
| 4638-28 | 700 | 711 | 448 | 512 | 576 | 544 | 900 | 435 | 265 | 27 | 1.98 | |||||
使用例
プッシュオープン
3段引タイプ
レールの外し方
矢印の方向にレバーを引くとインナーメンバーを外せる。
注意・禁止事項
注意- 取扱い上のご注意を必ずご確認ください。
- 引き出しが閉じているとき、前板が押されると不意に引き出しが開く場合があります。
- 強い衝撃を与えないでください。不意に引き出しが開く場合があります。
- 閉じた状態で引き出しを強く引っ張らないでください。レールが破損する場合があります。
詳細情報
基本情報
プッシュオープン機構付のスライドレールです。
【特長】
・前板を押すだけで引き出しが開きます。
・ハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
・プッシュ量が少なく荷重などで両手がふさがっている時でも肘などで前板を少し押すと引き出しが簡単に開きます。
・プッシュオープン機構をレールに内蔵しているため、従来のレール同様に取り付けが簡単です。
・インナーメンバーを完全に引き出せる3段引のスライドレールです。
・レバー操作でインナーメンバーを取り外せます。
・中間レールとインナーメンバーが順序よく開閉するシーケンシャル機構付です。
・レール全開時にその状態を簡易的に保持します。
・前板を押すことで解除します。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器等に使用。
